小型维护 4.4.2 吸嘴盘 - 概述 吸嘴的维护工作 预防性维护 SIPLACE SX1/SX2/DX1/DX2 33 4.4.2 4 . 4 . 2 吸 嘴 盘 - 概 述 吸嘴盘 - 概述 4.4.3 4 . 4 . 3 准 备 步 骤 准备步骤 ► 将吸嘴从吸嘴交换器上放下。 1. 清洁盒 9xx [03003183-xx] 2. 清洁盒 DLM 的引导板 [03029178 - xx] 3. 清洁盒 10xx 长 [03055…
小型维护
吸嘴的维护工作 4.4.1 工具、耗材、零备件和磨损部件
32 预防性维护 SIPLACE SX1/SX2/DX1/DX2
4.4
4.4 吸嘴的维护工作
吸嘴的维护工作
4.4.1
4.4.1 工具、耗材、零备件和磨损部件
工具、耗材、零备件和磨损部件
耗材 物件号 HMK
SIPLACE 建议您使用 ZESTRON （http://www.zestron.com）生产的以下
清洁液：
▪ VIGON SC 200
压缩空气
蒸馏水
工具 物件号 HMK
ESD 腕带 00320279- xx
SIPLACE 建议您使用 BANDELIN electronic (http://www.bandelin.com) 生
产的以下超声设备和附件：
▪ 超声设备 SONOREX SUPER RK 510 [ 订购编号 Bandelin：327]
▪ 卡扣式筐 K 10 [ 订购编号 Bandelin：359]
▪ 筐的握柄调整 GV 10 （1 副）[ 订购编号 Bandelin：092]
▪ 盖子 D 510 [ 订购编号 Bandelin：3008]
吸嘴 10xx、12xx、20xx、28xx、40xx 根据配置
陶瓷吸嘴 10xx、12xx、20xx、28xx、40xx 根据配置
如需要，请使用 40xx （用于 C&P20 P）型吸嘴料盘。
（替换：料盘组件 C&P20 [03016831-xx]）
03101503- xx
如需要，使用 20xx 型吸嘴料盘 （取决于配置） 03066107- xx
塑料刷子 Dm 8 00325866- xx
用于 C&P20/A/M/P 与 CPP
用于 10xx/20xx 的长引导板
► 注意：使用 CPP 的陶瓷吸嘴时，您需要功能状态达 02 的导板。
03066508- xx
陶瓷吸嘴的清洁盒，类型 20xx/ 长 （用于 CPP） 03076627- xx
陶瓷吸嘴的清洁盒类型 10xx/ 长 （用于 C&P20/A/M） 03055736- xx
陶瓷吸嘴的清洁盒类型 40xx/ 长 （用于 C&P20 P） 03107651- xx
如需要，使用清洁架 10xx （用于 C&P20/A/M 与 CPP） 03071700- xx
用于 DLM
短引导板 03029178- xx
陶瓷吸嘴的清洁盒，类型 9xx 03003183- xx
陶瓷吸嘴的清洁盒，类型 30xx 03087685- xx
小型维护
4.4.2 吸嘴盘 - 概述 吸嘴的维护工作
预防性维护 SIPLACE SX1/SX2/DX1/DX2 33
4.4.2
4.4.2 吸嘴盘 - 概述
吸嘴盘 - 概述
4.4.3
4.4.3 准备步骤
准备步骤
► 将吸嘴从吸嘴交换器上放下。
1. 清洁盒 9xx [03003183-xx]
2. 清洁盒 DLM 的引导板 [03029178
-
xx]
3. 清洁盒 10xx 长 [03055736
-
xx]
4. 导板 10xx/20xx 长 [03066508
-
xx]
5. 清洁盒 20xx 长 [03076627
-
xx]
6. 清洁架 10xx [03071700-xx]
7. 清洁盒 30xx [03087685-xx]
8. 清洁盒 40xx [03107643-xx]
9. 引导板 40xx [03107657
-
xx]
提示
建议
► 根据当前吸嘴配置准备额外的吸嘴盘，并替换整个吸嘴盘。测试与清洁可在之后进行。
注意
清洁陶瓷吸嘴
► 超声波浴应调整其性能以提高其性能。超声波浴应涵盖较宽的频率范围，从而可以去除较
粗与较细的污物并达到相同的标准。
► 已变脏的吸嘴应尽快清洁，这是因为等待的时间越长，污物就变得越来越根深蒂固，而且
难以除掉。
► 始终用清洁盒将吸嘴放在超声波浴中清洁，这样可确保吸嘴不会与其它物体接触。不然吸
嘴尖端可能会互相碰撞并因此而损坏。确保吸嘴不会触碰到清洁浴，因为这将会导致金属
沉积在陶瓷上。
► 切勿用将吸嘴倒入清洁液中的作法来清洁吸嘴。确保只将陶瓷尖端插入清洁液中，因为清
洁液会损坏吸嘴的塑料部分。
► 由于超声波浴会在操作期间产生热量，因此切勿使用任何极度易燃的清洁液 （如酒精
等）。
注意
安全数据表
► 请遵循已使用清洁液的安全数据表。
小型维护
吸嘴的维护工作 4.4.4 执行维护工作
34 预防性维护 SIPLACE SX1/SX2/DX1/DX2
4.4.4
4.4.4 执行维护工作
执行维护工作
4.4.4.1
4.4.4.1 清洁/更换陶瓷吸嘴
清洁 / 更换陶瓷吸嘴
提示
示例
以下任务均以 CPP 喷嘴料盘为例进行了描述。对于其他喷嘴料盘而言，此程序完全相同。任
何相关的不同之处都将进行明确的说明。
► 请确保您为您的吸嘴使用了正确的清洁盒。

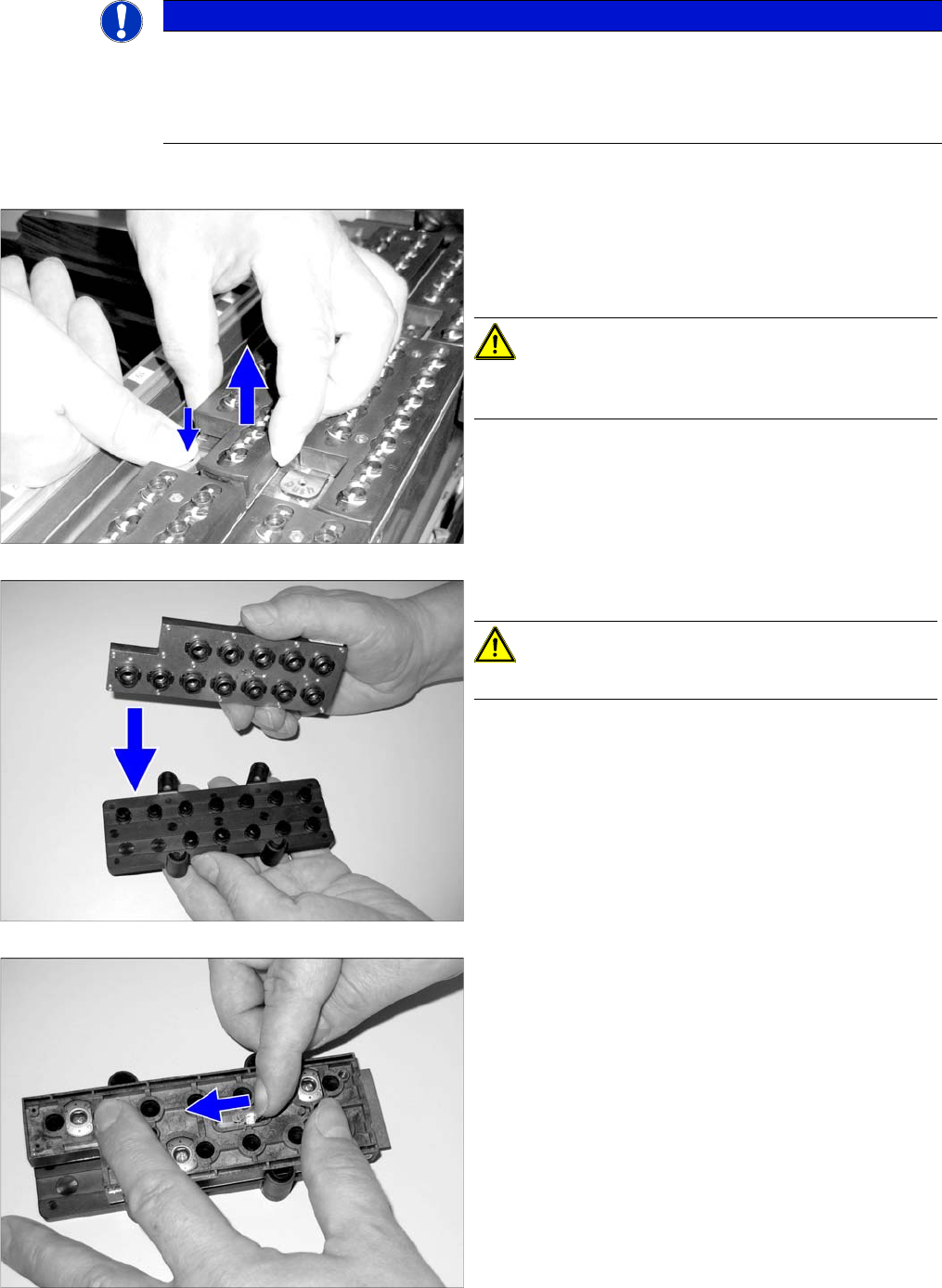

► 移除吸嘴交换器内一个已装满的吸嘴盘。处理未装满
的吸嘴盘时，请注意吸嘴交换器中的位置。在清洁程
序的最后，确保吸嘴盘重新插入了吸嘴交换器中的同
一个位置。
注意
如果您在一个吸嘴盘中同时使用了塑料吸嘴和陶瓷吸嘴，
请移除所有塑料吸嘴。塑料吸嘴不能用超声波浴清洗。
► 将清洁盒按压到吸嘴盘上。
注意
确保您为所用的贴片头选择了正确的清洁架。
请参阅 "4.4.2 吸嘴盘 - 概述 " [ ➙ 33]
► 打开吸嘴盘上的闸阀。
