重大维护
5.4.3 执行维护工作 光学系统的维护工作
预防性维护 SIPLACE SX1/SX2/DX1/DX2 57
► 为所有 IC 和 FC 摄相机重复这些步骤。
5.4.3.2
5.4.3.2 清洁 PCB 条形码扫描仪
清洁 PCB 条形码扫描仪
注意
玻璃片边缘存在伤人的风险！
► 用微纤维布清洁倾斜玻璃片 (1)。
注意
请勿使用任何化学清洁剂！
► 清除所有散落在玻璃片下方导槽 (2) 中的元件。
► 重装上半部分。
注意
请确保不损坏到玻璃片。
确保摄像机的上半部分可以顺畅地滑入 (1) 导轨中。
确保摄相机的上半部分平稳地安放在其下半部分上，而
且不可移动。必要时，轻轻地按压上半部分的金属盖。
确保上半部分不会从传送导轨的上边缘凸出。
► 用超细纤维布清洁 PCB 条形码扫描仪的镜头 (1)。
重大维护
光学系统的维护工作 5.4.3 执行维护工作
58 预防性维护 SIPLACE SX1/SX2/DX1/DX2
5.4.3.3
5.4.3.3 清洁静态 3D 传感器组件
清洁静态 3D 传感器组件
5.4.3.4
5.4.3.4 对 Coplan PC 抽真空
对 Coplan PC 抽真空

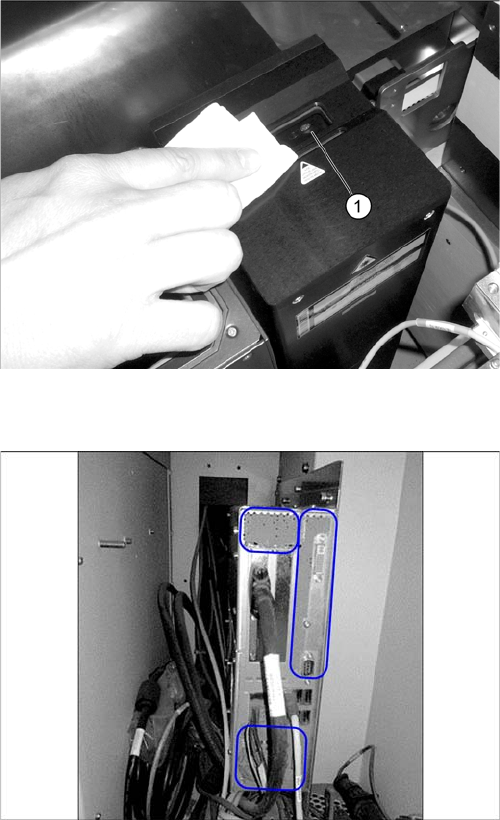

► 用超细纤维布清洁 3D 传感器组件镜头 (1)。
► 如果 Coplan PC 脏污，应小心地进行真空处理。务必
不要拔出任意一根电缆。
重大维护
5.5.1 工具、耗材、零备件和易损件 悬臂的维护工作
预防性维护 SIPLACE SX1/SX2/DX1/DX2 59
5.5
5.5 悬臂的维护工作
悬臂的维护工作
5.5.1
5.5.1 工具、耗材、零备件和易损件
工具、耗材、零备件和易损件
▪ 无绒布 [03082092-xx]
▪ 防护乳胶手套 [00372972-xx]
▪ Klüberplex BEM 34-132 润滑剂，1 kg 罐装 [00374565-xx]
▪ 棉质手套 [00359087-xx]
▪乙醇
异丙醇 - 可以使用 IPA （异丙醇）作为替代品。
▪ 叉形扳手，尺寸 15
▪ ESD 腕带 [00320279-xx]
▪ 所含软管可用于 Y 轴的润滑脂枪 （用量：约 0.4 克）[00374563-xx]
▪ 润滑喷嘴 （X、Y 轴）DIN71412 - B M6 [03036943-xx]，如有需要
▪ Y 轴松配轴承 [03079145-xx] 的润滑系统
▪ 10 支一套的润滑系统 SX1 （含维护标签 [03085908Sxx]）
5.5.2
5.5.2 准备步骤
准备步骤
► 关闭贴片机并将其锁定，以防出现未授权的重新启动。请遵守 "1.2 准备工作 ......" [ ➙ 12] 部分中的指
示。
参阅 :
6.1 为黄油枪填充润滑油 [ ➙ 77]
