重大维护 5.5.3 执行维护工作 悬臂的维护工作 预防性维护 SIPLACE SX1/SX2/DX1/DX2 63 5.5.3.6 5 . 5 . 3 . 6 清 洁 Y 轴 光 栅 标 尺 清洁 Y 轴光栅标尺 注意 通常使用软布和最小的压力清洁 光栅标尺。 如果光栅标尺很脏，会导致计数 错误，从而导致贴片机 停止运行。 ► 用浸有乙醇的无纺布清洁 Y 轴的增量光栅标 尺 (1) 。
重大维护
悬臂的维护工作 5.5.3 执行维护工作
62 预防性维护 SIPLACE SX1/SX2/DX1/DX2

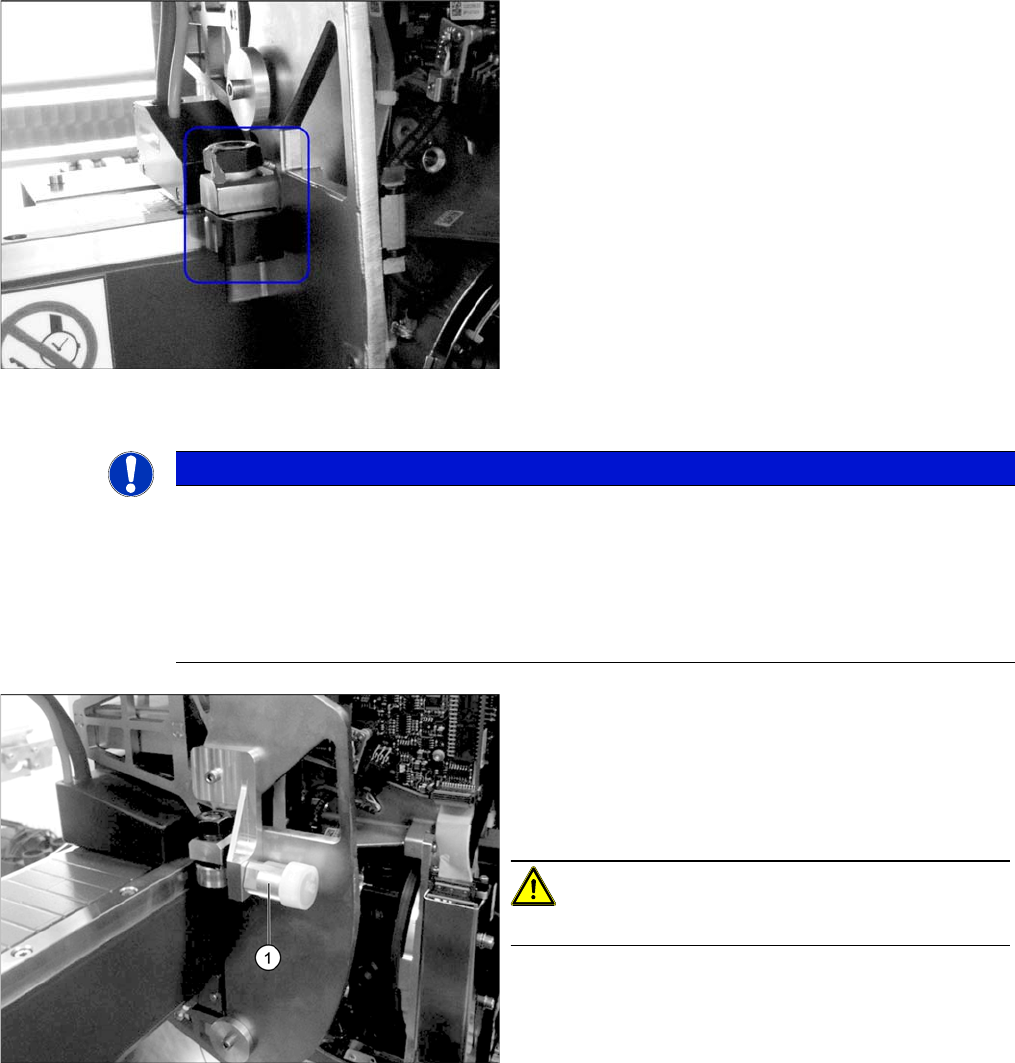

► 将悬臂移动大约 30 cm。这样做可以分配润滑脂。
► 使用一块布清除润滑喷嘴上和周围的任何多余润滑脂。
► 为 Y 轴上面朝贴片机内部的润滑喷嘴 (2) 执行同样的程序。
► 在所有线性引导装置上重复这一润滑过程 （每个悬臂上有 2 个润滑喷嘴）。
► 清洁线性引导装置。
（请参阅 "5.5.3.4 清洁 Y 轴线性导轨 " [ ➙ 62]）
5.5.3.4
5.5.3.4 清洁 Y 轴线性导轨
清洁 Y 轴线性导轨
5.5.3.5
5.5.3.5 清洁 X 轴光栅标尺
清洁 X 轴光栅标尺
注意
切勿使用任何化学性质的清洁剂！
不要使用其他润滑剂。 否则可能降低轴承的有效使用寿
命。通过导轨架充分润滑导轨。

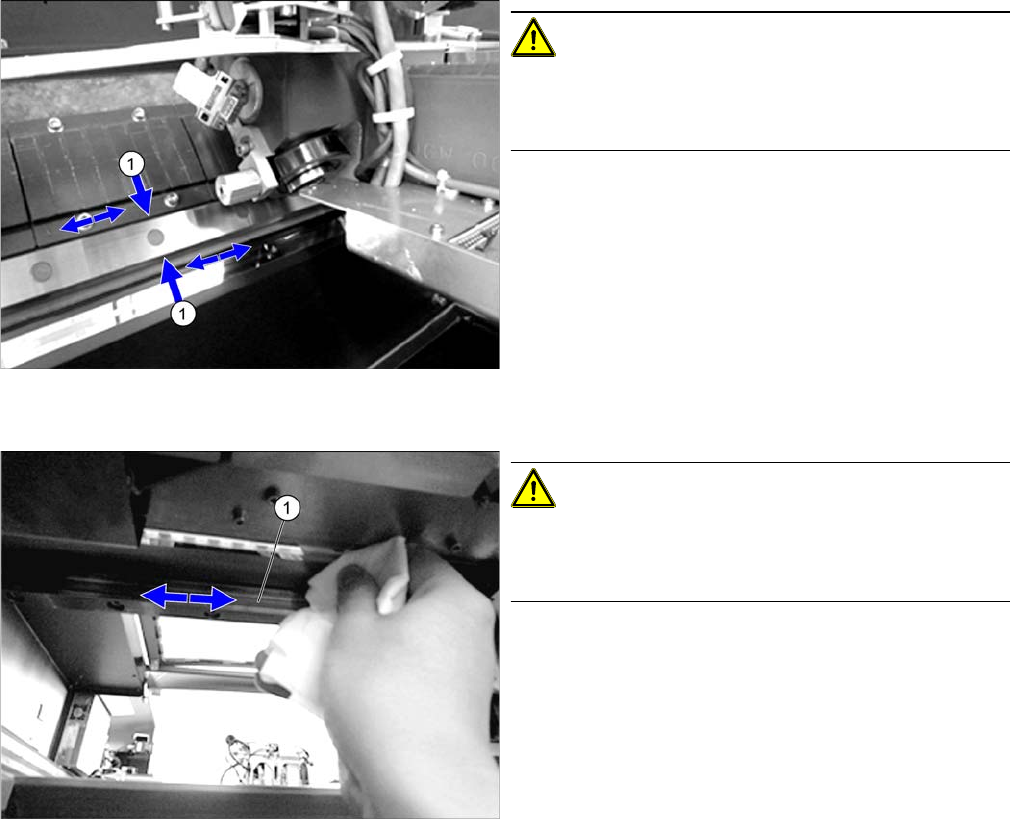

► 使用无纺布全面清洁 Y 轴的线性导轨 (1)。
► 对所有线性导轨重复执行此步骤。
注意
通常使用软布和最小的压力清洁光栅标尺。
如果光栅标尺很脏，会导致计数错误，从而导致贴片机
停止运行。
► 用浸有乙醇的无纺布清洁 X 轴增量光栅标尺 (1)。
重大维护
5.5.3 执行维护工作 悬臂的维护工作
预防性维护 SIPLACE SX1/SX2/DX1/DX2 63
5.5.3.6
5.5.3.6 清洁 Y 轴光栅标尺
清洁 Y 轴光栅标尺
注意
通常使用软布和最小的压力清洁光栅标尺。
如果光栅标尺很脏，会导致计数错误，从而导致贴片机
停止运行。

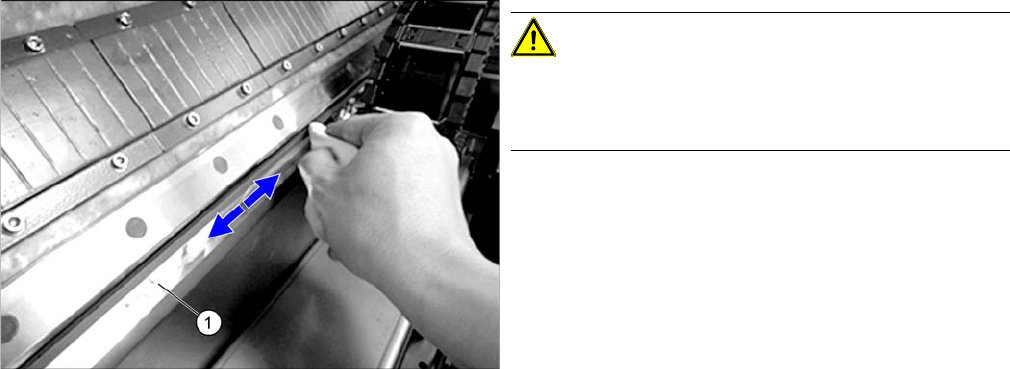

► 用浸有乙醇的无纺布清洁 Y 轴的增量光栅标尺 (1)。
重大维护
悬臂的维护工作 5.5.3 执行维护工作
64 预防性维护 SIPLACE SX1/SX2/DX1/DX2
5.5.3.7
5.5.3.7 更换松配轴承的润滑系统 X 轴
更换松配轴承的润滑系统 X 轴
由于贴装头有所不同，因此会用到不同的润滑系统。
连续润滑系统
达到 FS02 的贴装头：
► 如果使用连续润滑系统 （松配轴承辊上的黑色保护
盖），应每周使用 SIPLACE 清洁纸巾清洁并润滑跑
合表面。
提示
对于贴装头达 FS02 的，润滑系统是可选项。
为了减少所需的维护工作，您可以用一个经过改进的版本替换旧版的润滑适配器。有了额外配
备的支架，您便可以使用与 Y 轴所用的相同的润滑系统。遵循 “ 润滑适配器 X 轴的改造方案 ”
中的技术信息 TI2011-11D04。
► 该润滑适配器可用于达到 FS02 的贴装头。
► 更换工作必须，也仅能由 SIPLACE 维修团队完成。
► 拧下润滑系统 (1) 的螺钉。
► 使用干布清洁润滑适配器的辊以及跑合表面。
► 使贴装头在整个长度上移动两次。现在，请再一次清
洁润滑适配器的辊以及跑合表面。
► 将新润滑系统上的保护盖的螺钉拧下。
注意
注意切勿使毛毡滤芯变形。
► 手动旋紧新的润滑系统。
► 必要时，对第二个悬臂重复这一程序。
