重大维护 5.6.1 工具、耗材、零备件和磨 损部件 传送导轨的维护工作 预防性维护 SIPLACE SX1/SX2/DX1/DX2 67 5.6 5 . 6 传 送 导 轨 的 维 护 工 作 传送导轨的维护工作 5.6.1 5 . 6 . 1 工 具 、 耗 材 、 零 备 件 和 磨 损 部 件 工具、耗材、零备件和磨损部件 ▪ ESD 腕带 [00320279-xx] ▪ OIL Interflon Fin Su per （铁氟…
重大维护
悬臂的维护工作 5.5.4 最后的工作
66 预防性维护 SIPLACE SX1/SX2/DX1/DX2
5.5.3.8
5.5.3.8 更换松配轴承的润滑系统 Y 轴
更换松配轴承的润滑系统 Y 轴
参阅 :
5.5.3.6 清洁 Y 轴光栅标尺 [ ➙ 62]
4.3.2.3 清洁 Y 轴松配轴承和接触面 [ ➙ 31]
5.5.3.4 清洁 Y 轴线性导轨 [ ➙ 62]
5.5.4
5.5.4 最后的工作
最后的工作
► 仅适用于 SW703.02 和更高版本：启动贴片机并重新设置相关组件的维护周期计数器。
悬臂润滑系统概述
润滑系统位于悬臂的松配轴承一侧！每个悬臂拥有两个
润滑系统。
► 将悬臂上的两个润滑系统 (1) 与 (2) 的螺钉拧下。其
中一个润滑系统是在面向您的一侧，而另一个位于背
向您的悬臂一侧。
► 使用干布清洁 Y 轴的多个辊、线性引导装置以及标
尺。
► 使贴装头在整个长度上移动两次。现在，请再次清洁
Y 轴的多个辊以及线性引导装置。
► 将保护盖从新润滑系统上拧下。
注意
注意切勿使毛毡滤芯变形。
► 将新的润滑系统手动旋紧到位。
► 必要时，对第二个悬臂重复这一程序。
重大维护
5.6.1 工具、耗材、零备件和磨损部件 传送导轨的维护工作
预防性维护 SIPLACE SX1/SX2/DX1/DX2 67
5.6
5.6 传送导轨的维护工作
传送导轨的维护工作
5.6.1
5.6.1 工具、耗材、零备件和磨损部件
工具、耗材、零备件和磨损部件
▪ ESD 腕带 [00320279-xx]
▪ OIL Interflon Fin Super （铁氟龙油）[03017760-xx]
▪ 无绒清洁布 [03082092-xx]
▪乙醇
异丙醇 - 可以使用 IPA （异丙醇）作为替代品。
▪ SIPLACE 清洁布 [00315253-xx]
▪ 防护乳胶手套 [00372972-xx]
▪ 棉质手套 [00359087-xx]
5.6.2
5.6.2 准备步骤
准备步骤
???????? - ????????????
???????? - ??????????????????
► 将元件料车移出贴片机。
参阅 :
1.2 准备工作 ...... [ ➙ 12]
注意
无印刷板
执行以下任务时，贴片机中不得有印刷板。
提示
可接触性
为了更便于接触，我们建议使用以下程序：
► 使用贴片机软件调整传送导轨的各个侧边，应注意使所有传送带以及每个侧边下方的整个
区域均能轻松的接触到。
重大维护
传送导轨的维护工作 5.6.3 执行维护工作
68 预防性维护 SIPLACE SX1/SX2/DX1/DX2
5.6.3
5.6.3 执行维护工作
执行维护工作
5.6.3.1
5.6.3.1 清洁并保养传送导轨
清洁并保养传送导轨
?????? - ??????????

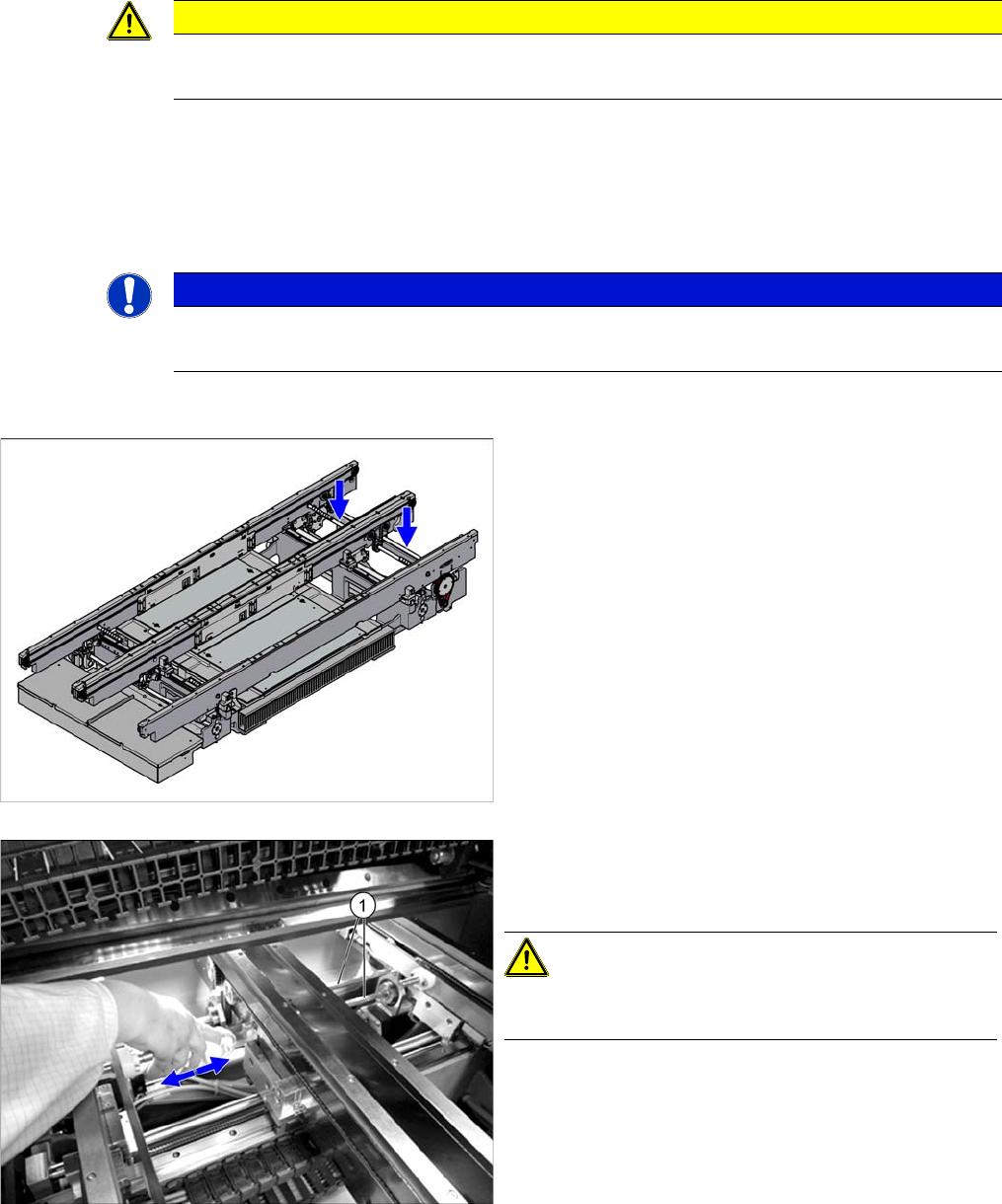

移动传送导轨侧边
► 将所有传送导轨侧边移到传送导轨的同一边。
DC：通过贴片机软件将双传送导轨设置为单传送导轨模式 （右侧）。
SC：通过贴片机软件将可移动侧移动到传送导轨的一侧。
► 首先，只对传送导轨处于空闲的一边执行以下的清洁和保养步骤。
清洁并保养六角轴
注意
严格按照步骤所显示的顺序
► 请按照完全相同的顺序遵循以下步骤。
提示
保持夹持表面清洁 （仅双传送导轨）
► 作业期间，确保夹持表面没有任何尘土或油脂。这样做可使随后的清洁工作更加容易。
传送导轨内的六角轴概述
► 在一块无绒布上喷上特氟隆油，然后清洁传送导轨中
的六角轴 (1)。
或者，您还可以使用一张 SIPLACE 清洁纸巾。
注意
切勿在贴片机内部对布施用特氟隆油。请尽可能远离贴
片机。
► 为所有传送导轨的六角轴重复此程序。
