重大维护 5.6.3 执行维护工作 传送导轨的维护工作 预防性维护 SIPLACE SX1/SX2/DX1/DX2 71 清洁并保养导向轴 清洁基本盤架上的夹持表面 （仅双传送导轨） 传送导轨内的导向轴概述 ► 用一块 SIPLACE 清洁湿巾清洁和 保养宽度调整装置 的导向轴 (1) 。 ► 对传送导轨上的所有导向轴重复此程序。 提示 宽度调整装置 宽度调整装置附近的夹持表面 可能很难被接触到。 ► 在这种情况下，请通过小心地拉动带子…
重大维护
传送导轨的维护工作 5.6.3 执行维护工作
70 预防性维护 SIPLACE SX1/SX2/DX1/DX2
清洁并保养滚珠丝杠
SXDX12 V1 ????????

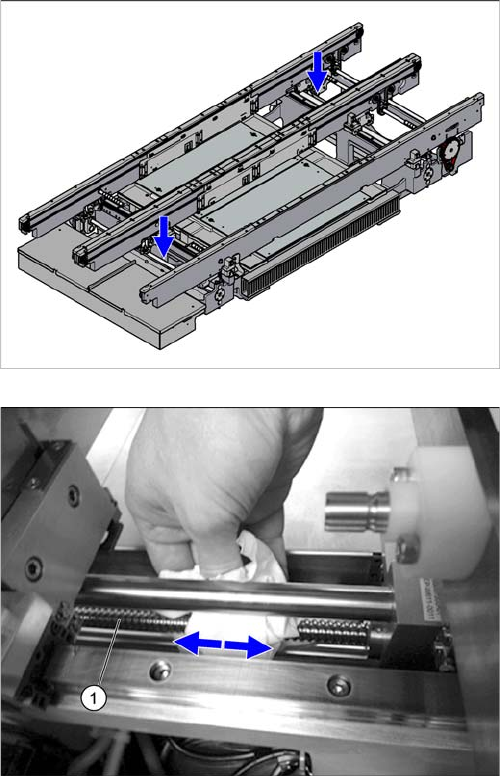

传送导轨内的滚珠丝杠概述
► 将 SIPLACE 清洁湿巾沿着丝杠螺纹的方向擦拭，从
而清洁并保养循环滚珠丝杠 (1)。
► 为传送导轨上的所有滚珠丝杠重复此程序。
重大维护
5.6.3 执行维护工作 传送导轨的维护工作
预防性维护 SIPLACE SX1/SX2/DX1/DX2 71
清洁并保养导向轴
清洁基本盤架上的夹持表面 （仅双传送导轨）
传送导轨内的导向轴概述
► 用一块 SIPLACE 清洁湿巾清洁和保养宽度调整装置
的导向轴 (1)。
► 对传送导轨上的所有导向轴重复此程序。
提示
宽度调整装置
宽度调整装置附近的夹持表面可能很难被接触到。
► 在这种情况下，请通过小心地拉动带子来移动宽度调整装置，这样您就可以接触到这些区
域并进行清洁。
注意
确保您不会碰到传送导轨的夹持表面上的任何油。
如果您碰到了夹持表面上的油，表面的夹持力将会减弱。
► 在移走传送导轨的侧边之前彻底清洁该区域，从而接触尚未清洁的任何区域。
重大维护
传送导轨的维护工作 5.6.4 最后的工作
72 预防性维护 SIPLACE SX1/SX2/DX1/DX2
SXDX12 V1 ????????????????????
?????? - ?????????
移动侧边并重复步骤
► 现在，请将所有传送导轨侧边移到传送导轨的另一边。使用贴片机软件将双传送导轨设置为单传送
导轨模式 （左）。
► 现在请在传送导轨的另一个侧边执行上述的清洁和保养步骤。
参阅 :
1.2 准备工作 ...... [ ➙ 12]
5.6.4
5.6.4 最后的工作
最后的工作
► 还原传送导轨的原始配置。
传送导轨内的夹持表面概述
提示
不需要清洁单传送导轨上的夹持表面 / 夹持单元。
► 使用无绒布与乙醇清除侧边夹持表面上的污物和任何
过多的油。
► 为传送导轨内的所有夹持表面重复此程序。
