操作手册Ⅰ 1 1- 1 装置概要 1-1 本装置概要 本装置，是用于焊接印刷电路板、或在涂布粘胶剂的电子电路基板上贴装电子元件的装置。 贴片头从元件供应装置（带状送料器等）吸取元件，并使用 LNC60 通过激光识别求出元件的 中心后，将元件贴装到经过编程的基板上的贴片坐标上。 1-2 本装置的构成 ① 监视器 示教用的监视器。可显示摄像机拍 摄到的图像。 ② LCD 液晶显示器。 可显示各种操作画面。 配备有触摸屏。 ③ 操作面板 集…
操作手册Ⅰ
2S-

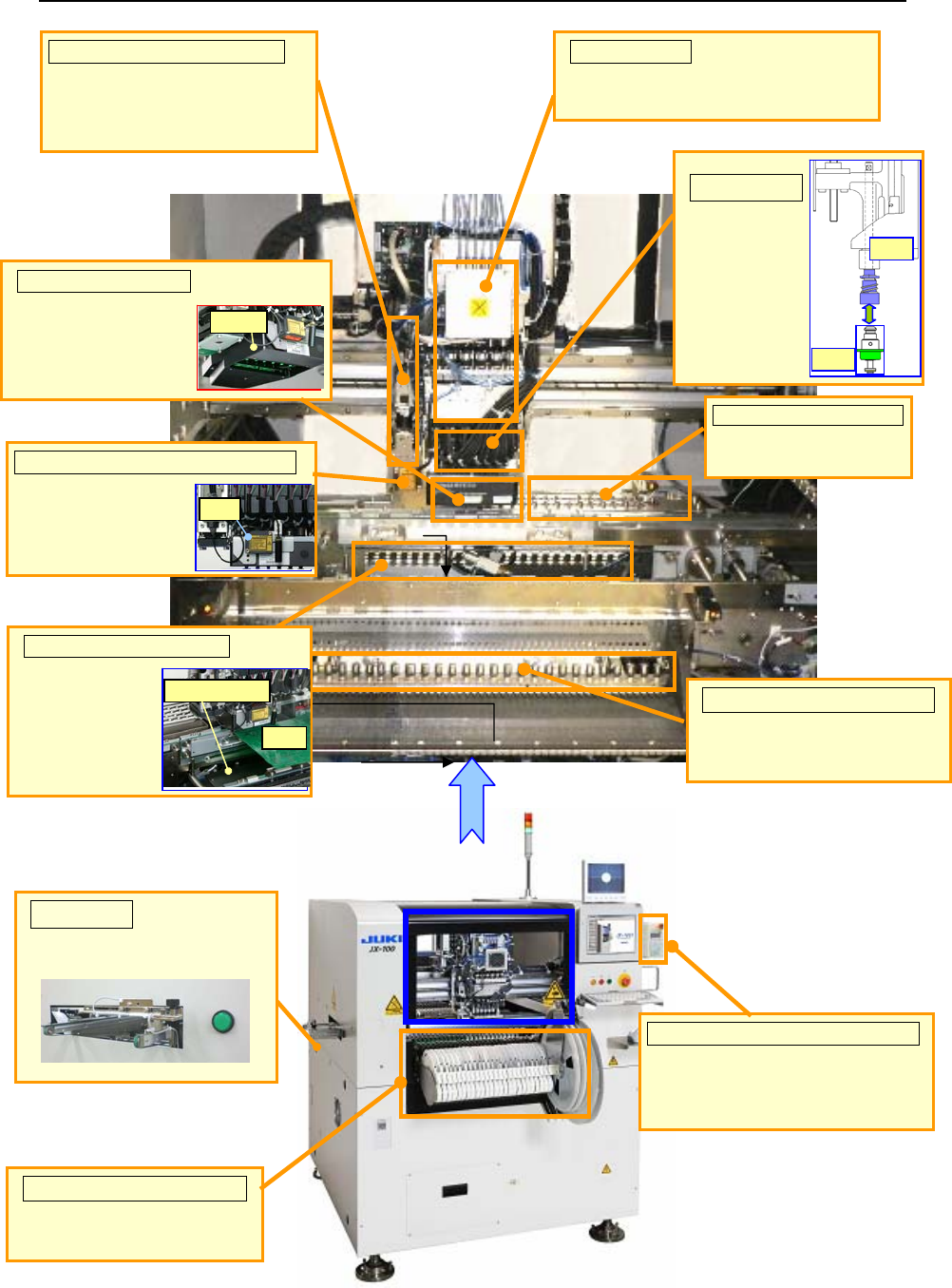

用语集
HOD（Handheld Operating
Device）
带状送料器（Tape Feeder）
供给芯片等基板贴装用元
件的元件供给装置。
在各单元（OCC 等）需要对准基板
的贴片坐标位置（进行示教）等时用
此操作盘，
送料器台架（Feeder
Bank）
贴片头（Head）
吸取元件、确定中心、进行贴片。
（6个Z轴）
ATC（AutoToolChanger）
OCC（OffsetCorrectionCamera）
用于确认基板上的标记、对准贴片
坐标位置的摄像机。
也兼用于坏板标记传感器的功能。
吸嘴（Nozzle）
贴片头
吸嘴
LNC60（激光单元）
为求取元件中心(定
中心)的激光功能。
(可以同时确定 6 个元
件的中心)
LNC60
HMS（Height Measurement System）
HMS
主要用于测量基板或
元件高度的传感器
（选购项）
安装带式送料器等元件供
给装置的底盘。
安装在贴片
头前端吸取
元件用的单
元。
存放吸嘴的单元。
支撑台（SupportTable）
支撑台
基板
支撑基板用的台
子。使用支撑销可
以提高稳定性。
传送指示器
指示器亮灯时，处于可以插入
基板的状态。
操作手册Ⅰ
11-
1 装置概要
1-1 本装置概要
本装置，是用于焊接印刷电路板、或在涂布粘胶剂的电子电路基板上贴装电子元件的装置。
贴片头从元件供应装置（带状送料器等）吸取元件，并使用 LNC60 通过激光识别求出元件的
中心后，将元件贴装到经过编程的基板上的贴片坐标上。

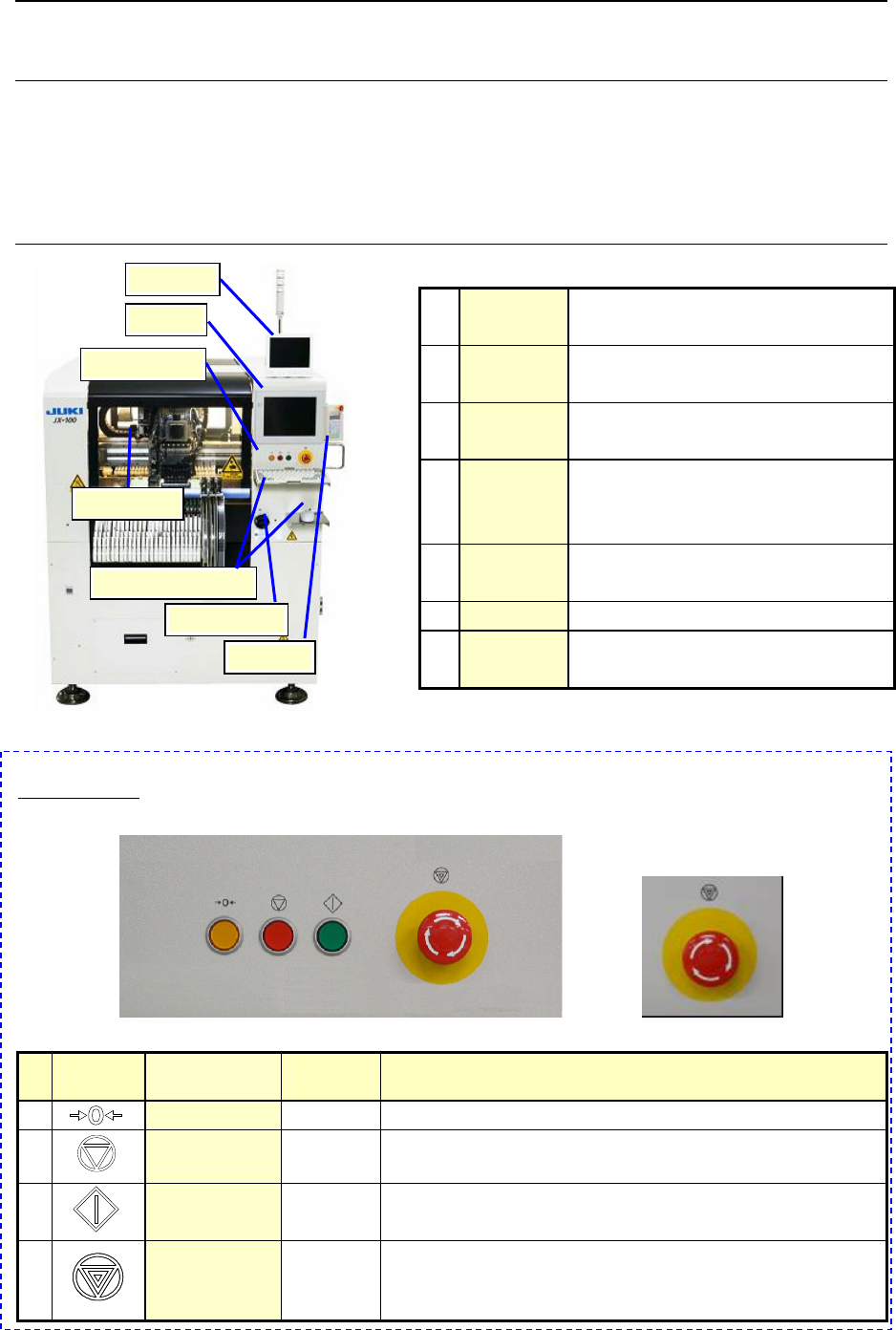

1-2 本装置的构成
①
监视器 示教用的监视器。可显示摄像机拍
摄到的图像。
② LCD 液晶显示器。可显示各种操作画面。
配备有触摸屏。
③ 操作面板 集中了各种装置的操作按钮。(请参
见下列“操作面板”)
④ 安全盖 在生产过程中等装置运行时打开安
全盖时，会进入伺服脱机（Servo
Free）状态，装置会立即停止运转。
⑤
・
键盘
・
鼠标器
用于操作 LCD 上显示的各种画面。
⑥ 主开关 接通、切断装置的电源。
⑦ HOD 对准摄像机拍摄的图像位置进行示
教。
* 操作面板 *
<前面的操作面板>
<后面的操作面板>
号
码
开关 英文名称 中文名称 功 能
1
Origin 回原点 进行返回原点。
2
Pause/Stop 暂停，停止
结束生产。
按一次为暂停，再按一次为结束。
3
Start 开始 开始开关。用于执行生产动作等时。
4
Emergency
紧急停止
紧急停止开关。
用于装置出现异常动作或危及人体需要急刹车时。
向箭头方向旋转，即可恢复。
①监视器
②LCD
③操作面板
⑤键盘·鼠标器
⑦HOD
⑥主开关
④安全盖
操作手册Ⅰ
12-
2 操作程序
2-1 生产流程
从装置投入电源到结束的流程。
日常的生产作业请按 No1→No2→No3→No4→No8→No9→No10→No11 顺序进行。
No
流程图
作业人员
备 注
1
检查主气压（0.5Mpa）、确认 ATC
周围没有异物后，再接通电源。
2
步骤 1
实施前请检查装置内部有无异物。
3
步骤 2
放假后、或寒冷地区必须进行预热
（约 10 分钟）
4
步骤 3
操作员
更换生产基板时，必须按照基板尺
寸调整基板传送部。参见
步骤 5
5
因清扫吸嘴、改变基准销位置等，
机器的初始设置状态有变更时，必
须重新进行「机器设置」。(参见
『操作手册Ⅱ』“4-4 机器设置”)
6
参见『操作手册Ⅱ』。
7
程序员
管理者
发现贴片位置偏移、定心不准等贴
片不正常时，请在「编辑程序」中
进行修正。但部分元件数据可在
「生产」中进行修正。
8
步骤 4 ～
步骤 9
9
步骤 10
10
步骤 11
11
操作员
参见『操作手册Ⅱ』“第 5 章 日常
检查”
机器
设置
在“机设置”中设置
变更部分
检查贴片
贴片错误
无不正常
必要时
不需要
修正
制作、编辑生产程序
日常检查
预 热
打开生产文件
生产
结束生产
关闭电源
接通电源
返回原点
