操作手册Ⅰ 6 3- 3-6 吸嘴错误 错误画面 错误要因、原因 ①吸嘴装卸错误。 ②ATC 托盘有异物。 ③吸嘴外圈部件动作不良。 ④真空力量降低。 处理错误的方法 1) 请选择「放回吸嘴模式」，按下开始开关。 把安装错误的吸嘴 自动放回 ATC。 *选择 「否」 后， Z 轴会降到送料 器下面的位置。选择「 否」时， 请确认贴片头下面没有 送料器。 手动放回吸嘴 时 ， 请按提示取 出 吸嘴 。 把 取 出的 吸嘴 ， 放回 ATC…
操作手册Ⅰ
53-

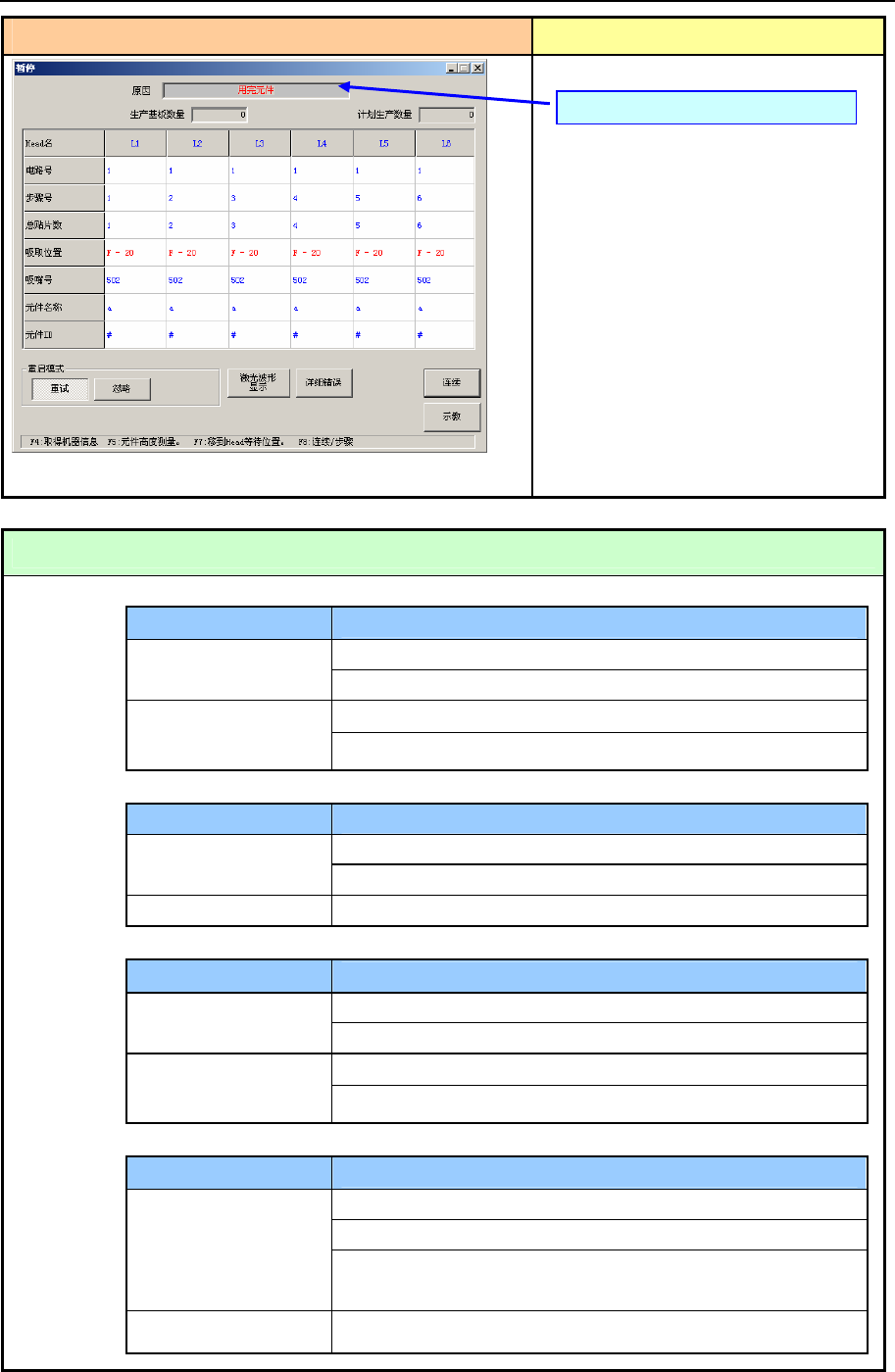

3-5 发生各种错误（LA识别错误、芯片站立、异元件判定）
错误画面 错误要因、原因
生产程序的值与激光计算的值不一致
时显示错误。
①芯片站立错误。
②异元件错误。
③LA(激光)重试超次。
④吸取偏移。
处理错误的方法
☆ 芯片站立错误（仅限于在元件数据「检查」中设置过「芯片站立」的元件）
发生错误的时间
确认和处理
确认检查元件有无挂错位
补充元件后立即
检查元件吸取位置有无问题，重新示教
重新设置元件数据的元件高度
正常生产中
清扫吸嘴
☆ 异元件错误（仅限于在元件数据「检查」中设置过「异元件检查」的元件）
发生错误的时间
确认和处理
检查元件有无挂错位
补充元件后立即
检查元件吸取位置有无问题，重新示教
正常生产中 重新设置元件数据的元件纵横尺寸
☆ 元件姿势错误
发生错误的时间
确认和处理
检查元件有无挂错位
补充元件后立即
检查元件吸取位置有无问题，重新示教
重新设置元件数据的高、纵横尺寸
正常生产中
清扫吸嘴
☆ 吸取偏移错误（仅限于在元件数据「检查」中设置过「吸取偏移」的元件）
发生错误的时间
确认和处理
检查元件有无挂错位
检查元件吸取位置有无问题，重新示教
补充元件后立即
检查送料器传送量有无错误
（使用不同的送料器时）
正常生产中 检查传送元件有无不畅
根据错误情况，显示相应的提示。
操作手册Ⅰ
63-
3-6 吸嘴错误
错误画面 错误要因、原因
①吸嘴装卸错误。
②ATC 托盘有异物。
③吸嘴外圈部件动作不良。
④真空力量降低。
处理错误的方法
1) 请选择「放回吸嘴模式」，按下开始开关。
把安装错误的吸嘴
自动放回 ATC。
*选择 「否」后，Z 轴会降到送料
器下面的位置。选择「否」时，
请确认贴片头下面没有送料器。
手动放回吸嘴时
，
请按提示取
出
吸嘴
。
把
取
出的
吸嘴
，
放回
ATC
单
元的
原位
置。
操作手册Ⅰ
73-
3-7 暂停时的用完元件补满功能
错误画面 错误要因、原因
① 送料器的元件用完。
错误处理方法
1）按「补充元件」按钮。
2）点击「YES」则进行补满。
3）元件剩余数量为 0 的，会将剩余数量恢复为初始值
并清除元件用完信息。尚有剩余数量的则仅清除元件
用完的信息。
※ 进行补满的元件为，带状、管状、散装元件。
勾选操作选项“生产（暂
停）”标签的“给暂停对话框
增添[补充元件]按钮“时，
当由于“发生元件用完”及
“发生标记识别错误”之外
的原因暂停后，在暂停画面
里会显示「补偿元件」按钮。
