操作手册Ⅰ
62-
步骤 5
设置生产基板
基板尺寸有变化时，需要调整传送宽度。
顺
〈序1
宽调传轨 宽
〉按基板度整送道的度。

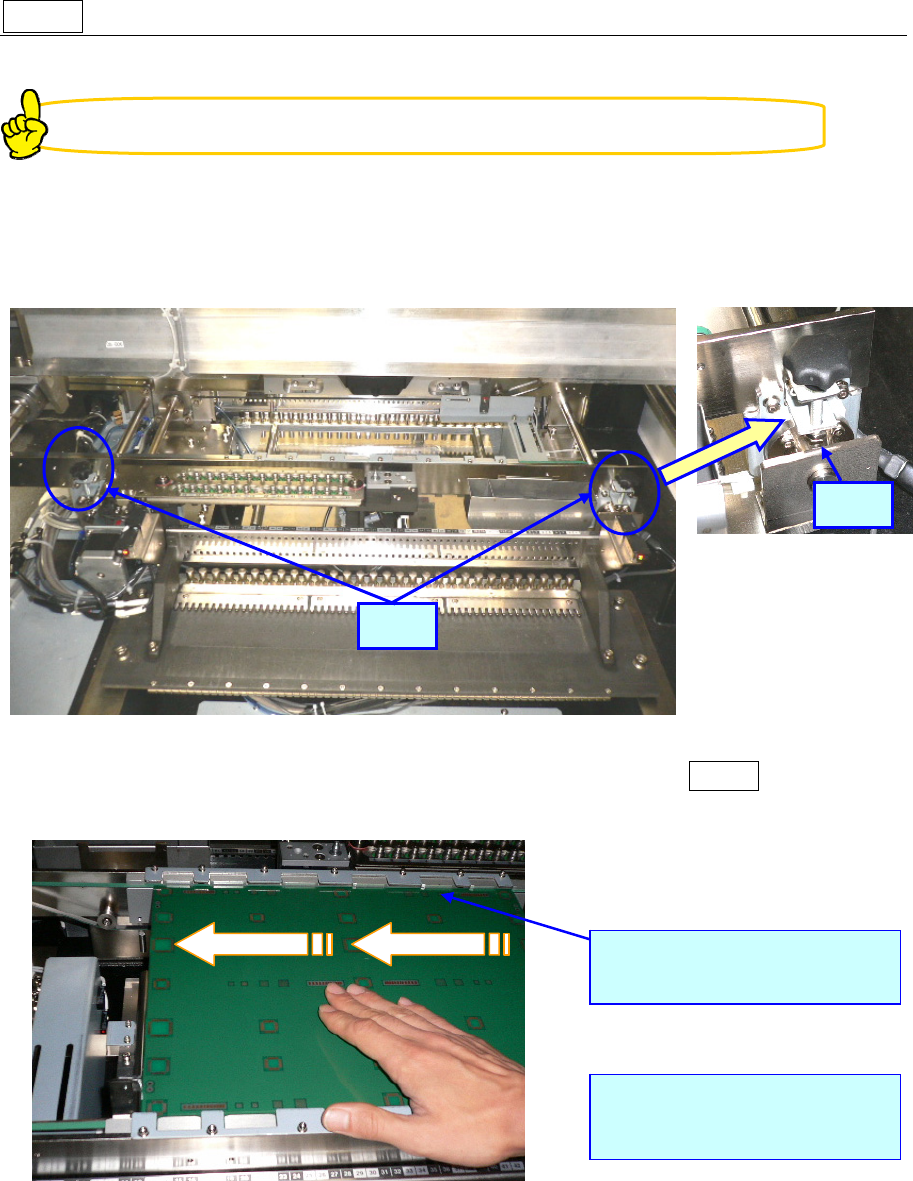

① 松开从装置后面传送的两侧旋钮下面的螺母。
从后面看
② 请转动两侧的旋钮，按使用的基板宽度，把传送轨道的宽度调整好（参见
步骤 3
）。
③ 调整完毕以后，拧紧两侧旋钮的螺母。
请确认基板在整个传送轨道上
移动流畅无阻。
旋钮
螺母
基板和轨道的间隔调整为
0.5～1mm。
请在送料器尚未安装的状态下，实施传送轨道宽度的调整。
操作手册Ⅰ
72-
顺
〈序2
认调 挡销
〉确 、 整停止 的位置。
① 确认停止挡块的位置。
顺
〈序3
设销
〉 置支撑 。
① 按照基板形状在支撑台上设置支撑销。
② 从生产画面的菜单栏选择[支援生产]-[简易准备]。
把基板顶住挡块时，确认是否稳
定。
挡块位于基板的缺口等位置而不稳定时，请拧松螺
丝，调整挡块位置。
* 请确认支撑销下面没有沾上芯片。
*双面贴装，在设置支撑销时要注意，不可
使销碰到基板下面已经完成贴片的元件。
支撑台
支撑销
操作手册Ⅰ
82-
③ 显示简易准备画面。
④ 将基板放置在传送装置上以后，在传送个别控制画面里启动「支撑台」。
⑤ 请确认支撑销的位置。另外，请用手从上方轻轻按压基板，确认基板已被支撑销支撑住。
请选择「个别控制」。
1.请选择「支撑台」。
2.请进行操作使支撑台上升、下降。
