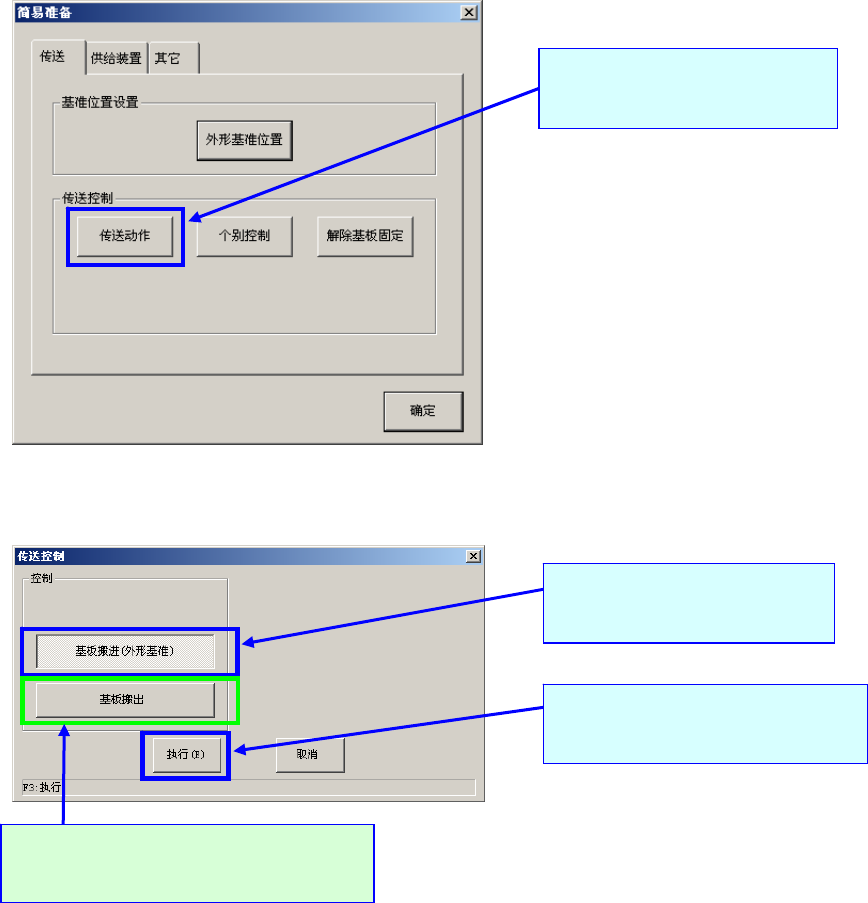

① 请在传入一侧安放基板，并通过连续动作确认基板可顺畅地流动。
② 显示传送控制画面。
请在简易准备画面里选择「传
送动作」。
1.请选择「基板搬进（外形
基准）」。
2.请按下「执行」。
使基板搬入·固定。
选择「基板搬出」并按「执行」后，
即可搬出基板。
操作手册Ⅰ
102-
顺
〈序5
认进
〉确 外形基准位置、 行示教（
对
准位置）。
在〈顺序 2〉变更了停止挡块位置时，需要进行「外形基准位置」的示教（对准位置）。
可在操作画面上通过触摸屏进行示教，也可使用 HOD（选购项）进行示教。

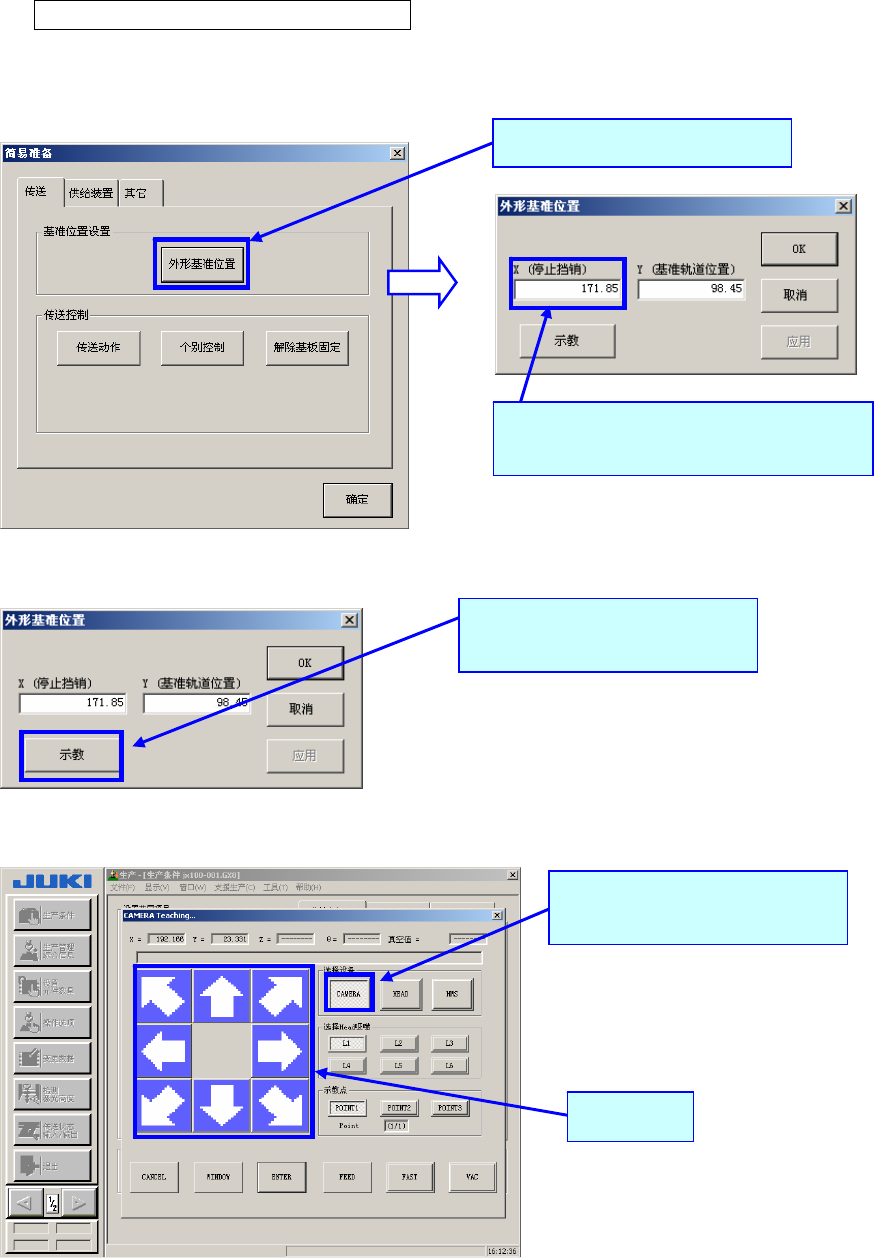

☆ 通过操作画面上（触摸屏）进行操作时
① 请搬入基板。
② 从生产画面的菜单栏中选择[支援生产]-[简易准备]。
③ 显示设置外形基准位置画面。
④ 从显示有示教按钮的对话框里执行示教。
⑤ 显示出示教画面。
选择「外形基准位置」。
把画面上的光标对准「Ｘ（停止挡销）」。
※X 停止挡销 ＝ 挡块
通过鼠标移动光标并点击，或
直接触摸「示教」按钮。
通过鼠标移动光标并点击，或
直接触摸「CAMERA」按钮。
移动按钮。
操作手册Ⅰ
112-

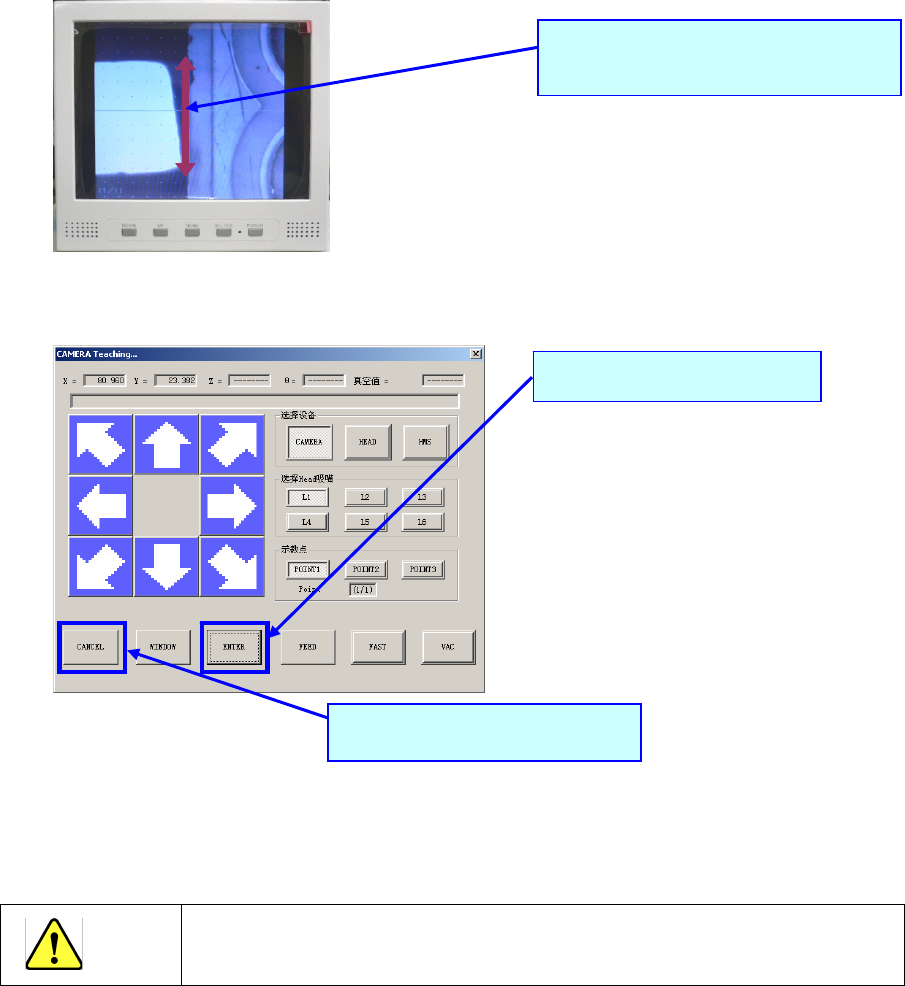

⑥ 监视器里会显示出摄像机的图像。一边看着监视器，一边对操作画面的“移动按钮”进行操作。
⑦ 从摄像机示教画面中安装外形基准位置。
为避免工伤事故，操作中请绝对不要把手伸进装置内部，脸部和头部也不要
靠近装置。
将对准位置，使基板与挡块接触的线
位于监视器 X 方向的中心位置。
决定位置后触摸「ENTER」。
注意
要取消时，触摸「CANCEL」。
