操作手册Ⅰ 16 2- ③ 显示「跟踪吸取位置」画面。 ■吸取位置（X,Y,Z）偏移时 ■ 吸取位置对准时 ☆ 通过操作画面上（触摸屏）进行操作时 或 使用 HOD 进行操作时 的跟踪吸取结束后会显 示以下画面。 ① Z（吸取高度）可自动测量，会显示下列「询问」画面。 按下 「NEXT」 键后， 移动到下一 个元件。 显示 X、Y、Z 坐标。 示教时，要选择相应项目，用 HOD 示教。 * 有关摄像机跟踪的详细内容，请参见附件 CD『使…
操作手册Ⅰ
152-
④ 显示摄像机示教画面。
■吸取位置（X,Y,Z）偏移时
■
吸取位置对准时
☆
使用 HOD 进行操作时
① 从生产画面的菜单栏中，选择[支援生产]－[简易准备]。
② 选择「供应位置」，进行 X,Y（吸取坐标）、Z（吸取高度）的跟踪。
※ 有关摄像机跟踪的详细内容，请参见附件 CD『使用说明书』的「4-5-4-4 确认」。
3.请选择「确定」。
摄像机停止后触摸「ENTER」。
自动结束。
1.选择「供给装置」。
2.请选择「跟踪吸取手动传送」。
操作手册Ⅰ
162-

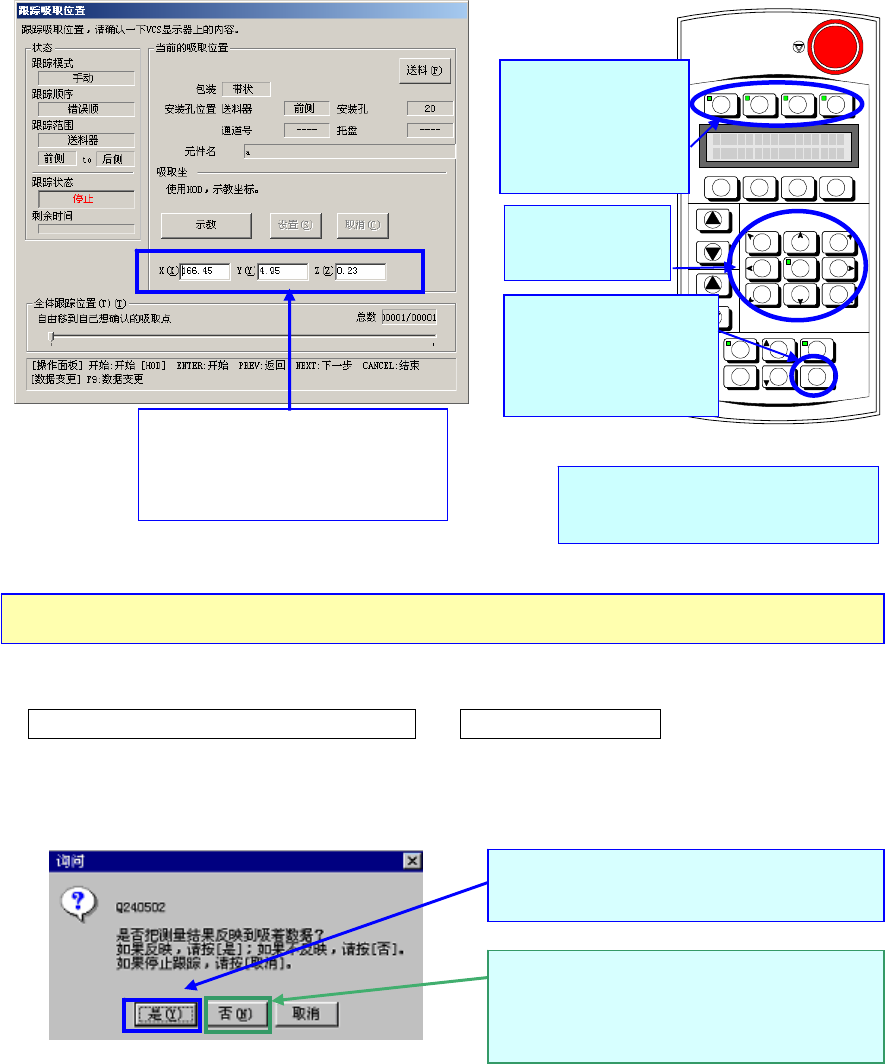

③ 显示「跟踪吸取位置」画面。
■吸取位置（X,Y,Z）偏移时
■
吸取位置对准时
☆ 通过操作画面上（触摸屏）进行操作时 或 使用 HOD 进行操作时的跟踪吸取结束后会显
示以下画面。
① Z（吸取高度）可自动测量，会显示下列「询问」画面。
按下「NEXT」键后，移动到下一
个元件。
显示 X、Y、Z 坐标。
示教时，要选择相应项目，用
HOD 示教。
* 有关摄像机跟踪的详细内容，请参见附件 CD『使用说明书』的「4-5-4-4 确认」。
1.请按下
「CAMERA」。
(若是 Z，请按下
「HMS」)键)
3. 请按下「ENTER」
键。数值确定后，
摄像机移动到下一
个元件。
2. 把 XY 对好。
选择「是」后，将以此覆盖生产程序上
的
数
据。
选择「否」时，测量的结果将仅限于本
次生产使用。（生产程序上的数据不被覆
盖。）
操作手册Ⅰ
172-

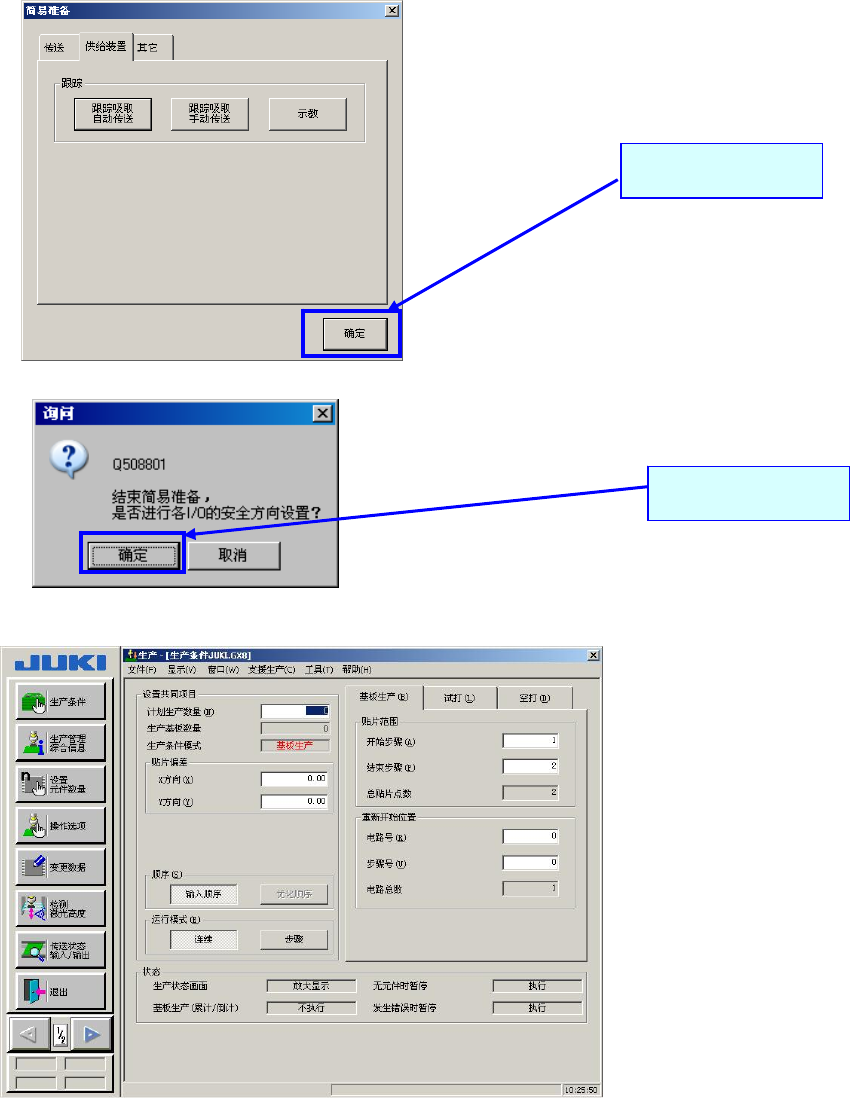

② 所有元件确认（示教）完毕后，结束「简易准备」。
③ 返回生产画面。
请选择「确定」。
请选择「确定」。
