操作手册Ⅰ 8 2- ③ 显示简易准备画面。 ④ 将基板放置在传送装置上以后，在传送个别控制画面里启动「支撑台」。 ⑤ 请确认支撑销的位置。另外，请用手从上方轻轻按压基板，确认基板已被支撑销支撑住。请选择「个别控制」。 1.请选择「支撑台」。 2.请进行操作使支撑台上升、下降。

操作手册Ⅰ

72-

顺

〈序2

认调挡销

〉确、整停止的位置。

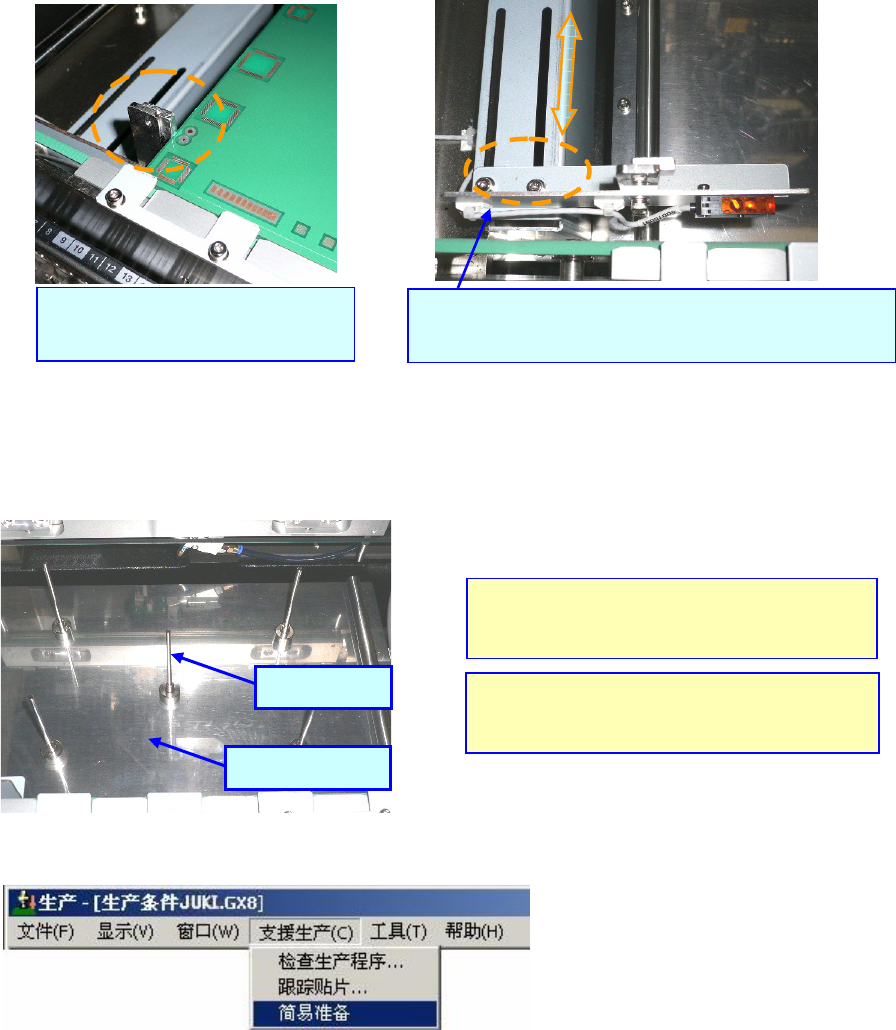

① 确认停止挡块的位置。

顺

〈序3

设销

〉置支撑。

① 按照基板形状在支撑台上设置支撑销。

② 从生产画面的菜单栏选择[支援生产]-[简易准备]。

把基板顶住挡块时，确认是否稳

定。

挡块位于基板的缺口等位置而不稳定时，请拧松螺

丝，调整挡块位置。

* 请确认支撑销下面没有沾上芯片。

*双面贴装，在设置支撑销时要注意，不可

使销碰到基板下面已经完成贴片的元件。

支撑台

支撑销

操作手册Ⅰ

82-

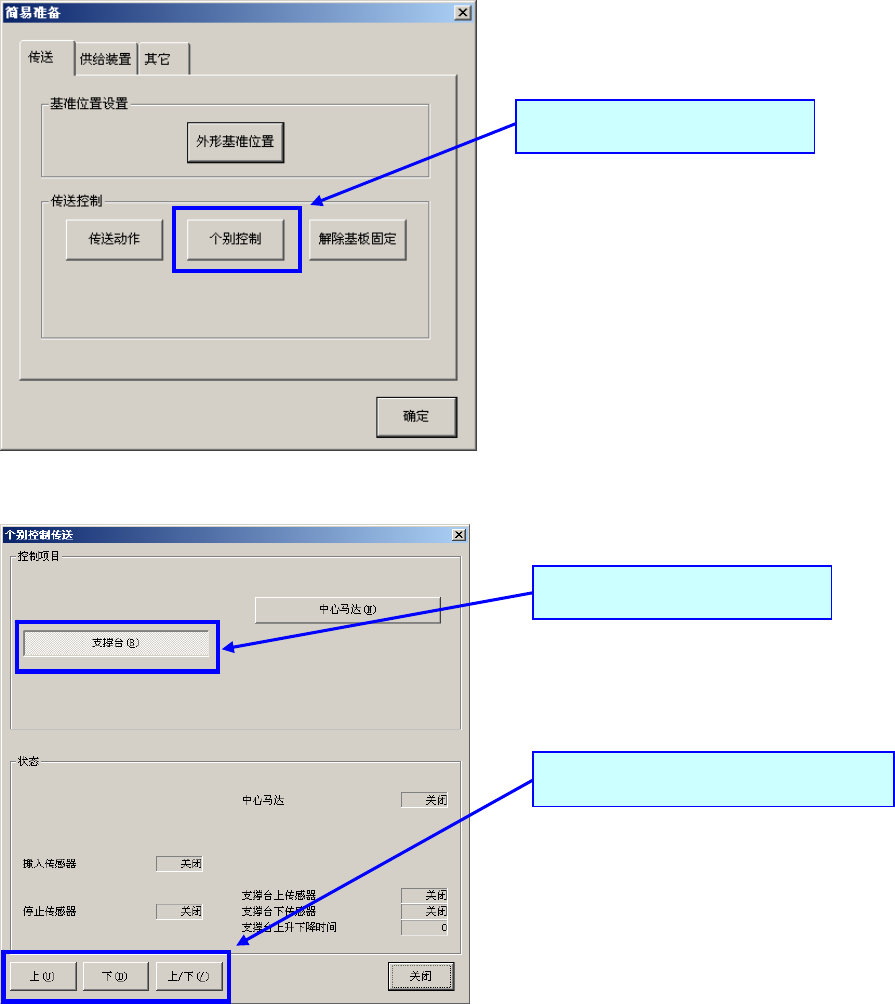

③ 显示简易准备画面。

④ 将基板放置在传送装置上以后，在传送个别控制画面里启动「支撑台」。

⑤ 请确认支撑销的位置。另外，请用手从上方轻轻按压基板，确认基板已被支撑销支撑住。

请选择「个别控制」。

1.请选择「支撑台」。

2.请进行操作使支撑台上升、下降。

操作手册Ⅰ

92-

顺

〈序4

认传态

〉确基板送的状。

① 请在传入一侧安放基板，并通过连续动作确认基板可顺畅地流动。

② 显示传送控制画面。

请在简易准备画面里选择「传

送动作」。

1.请选择「基板搬进（外形

基准）」。

2.请按下「执行」。

使基板搬入·固定。

选择「基板搬出」并按「执行」后，

即可搬出基板。
