操作手册Ⅰ
132-
步骤 6
把生产所要使用的元件安装在带状送料器等元件供给装置上
安装方法，请参见各种元件供给装置的使用说明书。
步骤 7
把带状送料器安装在送料器台架上

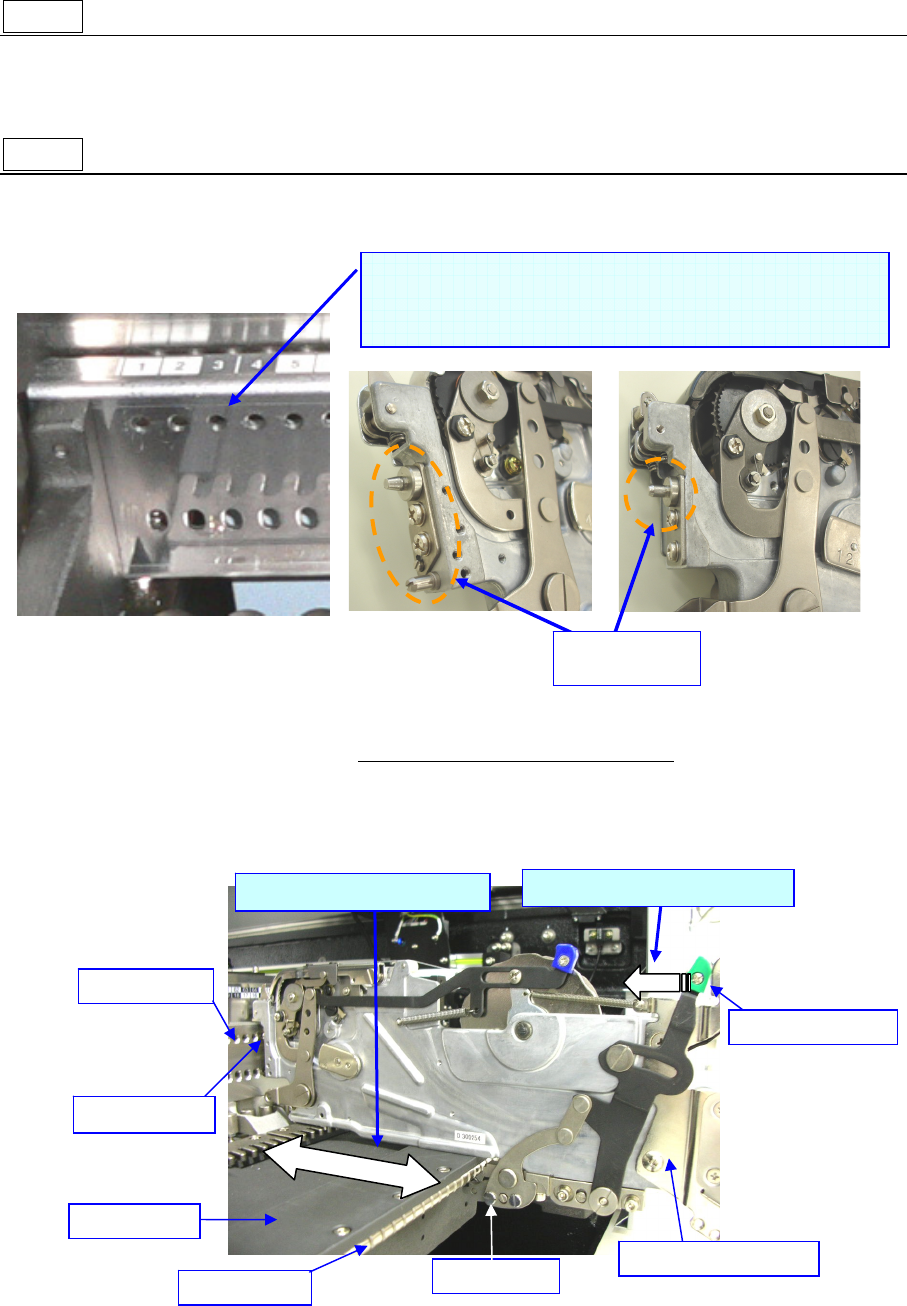

① 按照送料器安装指示书（生产程序的「吸取数据」等），把带状送料器安装在送料器台架的
安装位置（编号）上。
① 把带状送料器放在送料器台架上，边在水平方向上从身前向前方滑动
，边把 X 轴的基准销插入
固定盘的孔里。
③ 确认插入正直后，把分离杆把头向主机方向推，把锁定托盘固定在锁定轴上。
例：这个孔为前侧 3 号。
在指定的编号下面的孔里，插入 X 轴的基准销。
X 轴基准销
锁定轴
X 轴基准销
固定盘
锁定托架
分离杆把头
送料器台架
带状送料器（CTF）
2. 向主机方向推，固定好。
1. 水平滑动，安装好。
操作手册Ⅰ
142-
步骤 8
确认元件吸取位置
可在操作画面上或通过 HOD 对吸取位置进行确认。
☆通过操作画面上（触摸屏）进行操作时

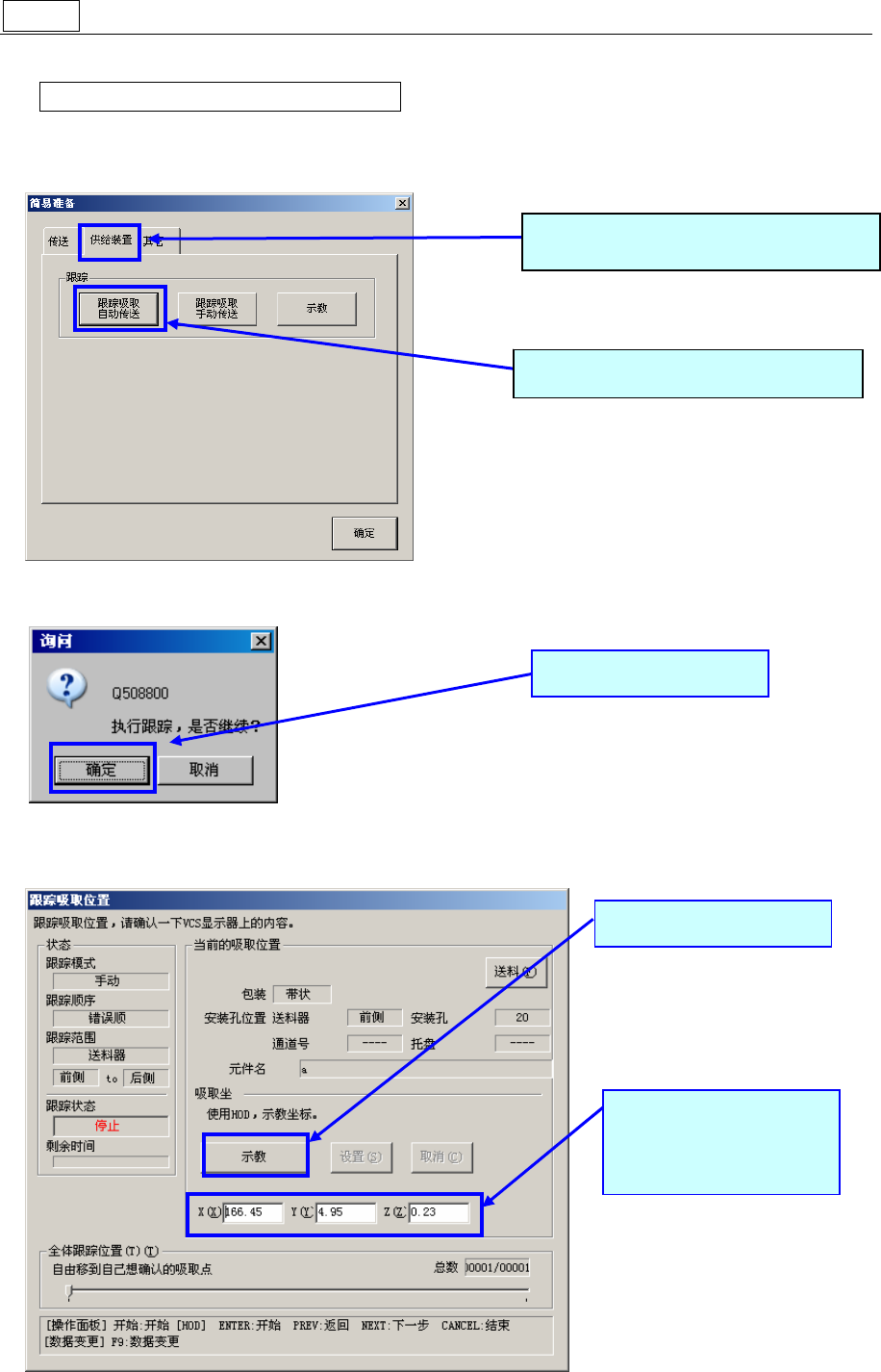

① 从生产画面的菜单栏中，选择[支援生产]－[简易准备]。
② 选择「供应位置」，进行 X,Y（吸取坐标）、Z（吸取高度）的跟踪。
③ 显示「跟踪吸取位置」画面。
2.请选择「跟踪吸取自动传送」。
1.选择「供给装置」。
3.请选择「确定」。
请选择「示教」。
显示 X,Y,Z 的坐标。
示教时，要选择相应项
目。
操作手册Ⅰ
152-

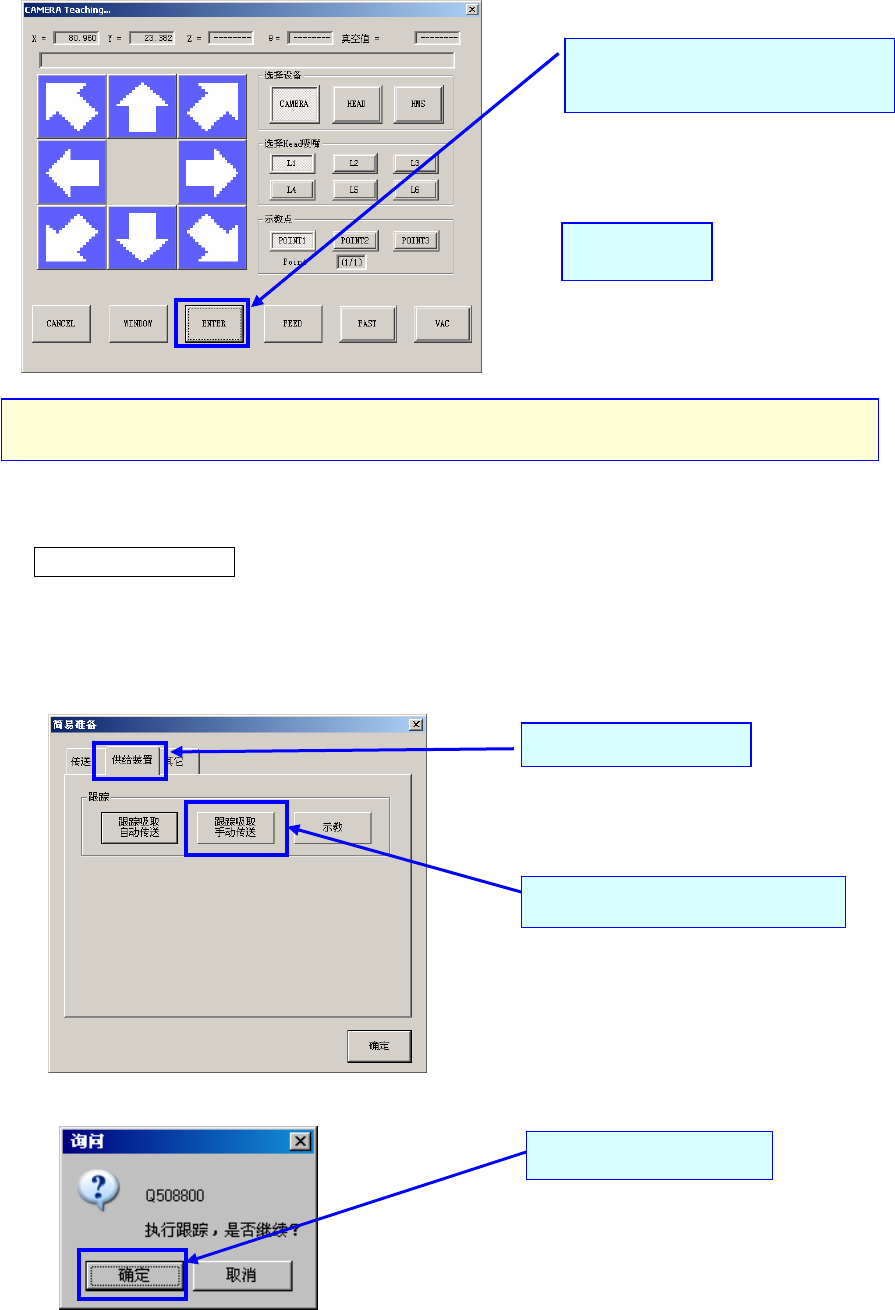

④ 显示摄像机示教画面。
■吸取位置（X,Y,Z）偏移时
■
吸取位置对准时
☆
使用 HOD 进行操作时
① 从生产画面的菜单栏中，选择[支援生产]－[简易准备]。
② 选择「供应位置」，进行 X,Y（吸取坐标）、Z（吸取高度）的跟踪。
※ 有关摄像机跟踪的详细内容，请参见附件 CD『使用说明书』的「4-5-4-4 确认」。
3.请选择「确定」。
摄像机停止后触摸「ENTER」。
自动结束。
1.选择「供给装置」。
2.请选择「跟踪吸取手动传送」。
