操作手册Ⅰ 11 2- ⑥ 监视器里会显示出摄像机的图像。 一边看着监视器， 一边对操作画面的 “移动按钮” 进行操作。 ⑦ 从摄像机示教画面中安装外形基准位置。 为避免工伤事故，操作 中请绝对不要把手伸进装置内部 ，脸部和头部也不要 靠近装置。 将对准位置， 使基板与挡块接触的线 位于监视器 X 方向的中心位置。 决定位置后触摸「ENTER」 。 注意 要取消时，触摸「CANCEL」 。
操作手册Ⅰ
102-
顺
〈序5
认进
〉确 外形基准位置、 行示教（
对
准位置）。
在〈顺序 2〉变更了停止挡块位置时，需要进行「外形基准位置」的示教（对准位置）。
可在操作画面上通过触摸屏进行示教，也可使用 HOD（选购项）进行示教。
☆ 通过操作画面上（触摸屏）进行操作时
① 请搬入基板。
② 从生产画面的菜单栏中选择[支援生产]-[简易准备]。
③ 显示设置外形基准位置画面。
④ 从显示有示教按钮的对话框里执行示教。
⑤ 显示出示教画面。
选择「外形基准位置」。
把画面上的光标对准「Ｘ（停止挡销）」。
※X 停止挡销 ＝ 挡块
通过鼠标移动光标并点击，或
直接触摸「示教」按钮。
通过鼠标移动光标并点击，或
直接触摸「CAMERA」按钮。
移动按钮。
操作手册Ⅰ
112-
⑥ 监视器里会显示出摄像机的图像。一边看着监视器，一边对操作画面的“移动按钮”进行操作。
⑦ 从摄像机示教画面中安装外形基准位置。
为避免工伤事故，操作中请绝对不要把手伸进装置内部，脸部和头部也不要
靠近装置。
将对准位置，使基板与挡块接触的线
位于监视器 X 方向的中心位置。
决定位置后触摸「ENTER」。
注意
要取消时，触摸「CANCEL」。
操作手册Ⅰ
122-
☆
使用 HOD 进行操作时
① 执行
通过操作画面上（触摸屏）进行操作时的①～③的操作。
② 按 HOD 的「CAMERA」，监视器上会显示出画面。请一边看着监视器一边对「X（停止挡销）」
位置进行确认、示教。
为防止工伤事故，操作 HOD 时请不要把手伸进装置内部，头部·脸部
也不要靠近装置。
注意
※ 示教方法的详细内容，请参见附件 CD『使用说明书』的「4-5-2 示教」。

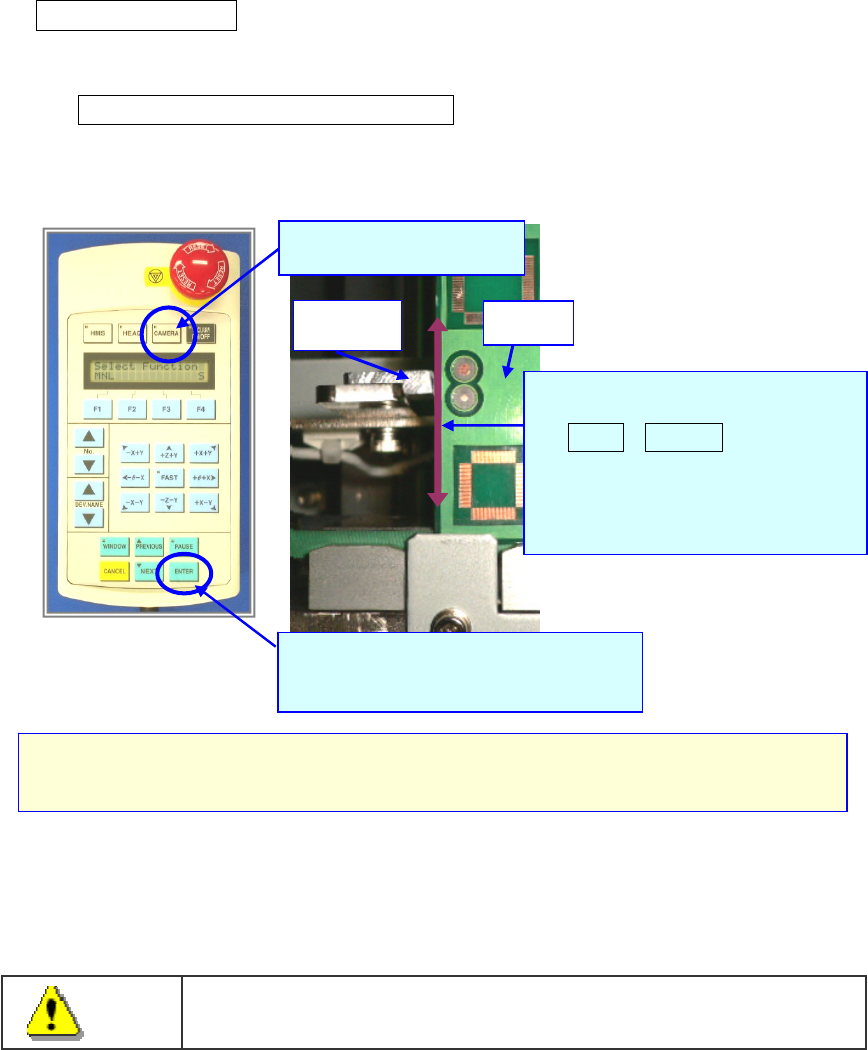

＜HOD＞
2. 边看监视器，边操作 HOD 的
-θ-X、+θ+Y▶键，使基板和
挡块接触线在 X 方向的中心。
3. 对好位置后，请按下「ENTER」，
便会出现数值。
挡块
基板
1. 请按「CAMERA」。
