NPM / AM LNB 3.5 实际信息表示 Page 3-48 EJM5DC-MB-03L-04 B) 吸附监控器 1 从生产信息中选择吸附监控器图标 。 将显示吸附监控器画面。 关于显示内容与操作，请参照下一页 之后的解 说。 3-4043 1 3-4048 10 8 7 6 5 4 3 1 11 9
NPM / AM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-04 Page 3-47
设定画面
在设定画面上，显示下述信息。
信息
说明
整体设置
可显示
/
隐藏全部的列。
字体
可选择字体的种类。
字体大小
可选择字体大小的种类。
托盘
可显示
/
隐藏托盘的显示。
未使用元件
可显示
/
隐藏未使用元件。
刷新周期
可输入画面信息的刷新周期。
有效值
: 10 ~ 999 (
秒
)
查看设置保存
可选择通过画面操作保存或不保存设定。
通过画面操作的设定
在通过画面操作进行的设定中，可进行下述信息的设定。
信息
说明
列显示顺序
拖动显示项目
(
列
)
，可变更显示顺序。
列宽
在显示项目
(
列
)
的境界线上拖动，可变更列的宽度。
分类列
点击显示项目
(
列
)
，可进行行的排序操作。点击多次，可切换升序
/
降
序显示。
FR
状态
点击
F
、
R Toggle
按钮，可变更
FR
的显示状态。
3-4047
NPM / AM
LNB
3.5
实际信息表示
Page 3-48 EJM5DC-MB-03L-04

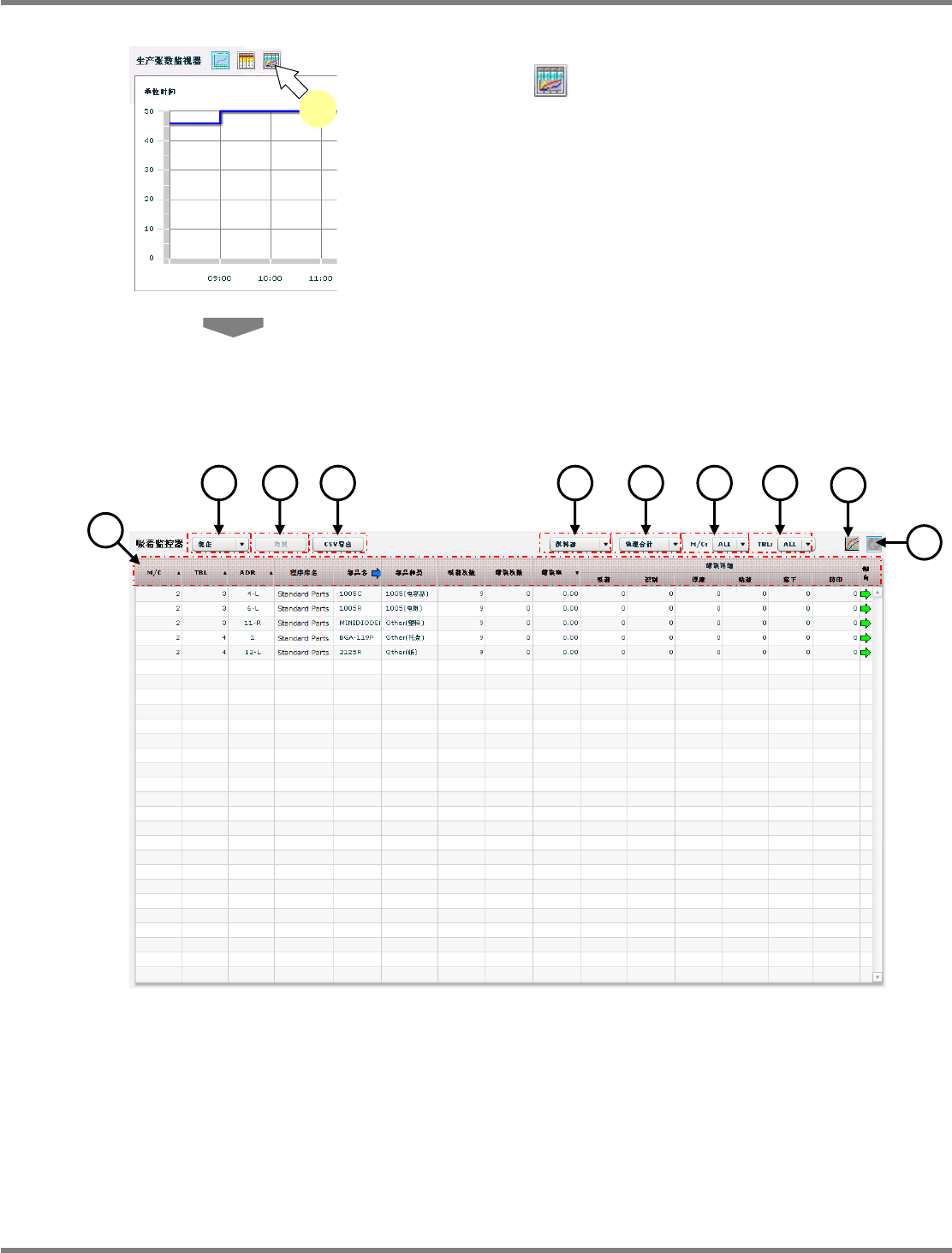

B)
吸附监控器
1
从生产信息中选择吸附监控器图标
。
将显示吸附监控器画面。
关于显示内容与操作，请参照下一页之后的解
说。
3-4043
1
3-4048
10
8
7
654
3 1
11
9
NPM / AM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-04 Page 3-49
在吸附监控器中，显示下述信息。
根据选择的种类组合框，所显示的状态栏也有所不同。
分类 序号 信息 说明
操作
菜单
①
时间指定组合框
显示时间指定组合框。
项目:
’
现在
‘
、
’
时间指定
‘
②
[
设定
]
在时间指定组合框中选择
’
时间指定
’
时，显示这个按钮。
③
[
拷贝
]
复制当前所选择的记录信息。
④
[CSV
导出
]
将当前所显示的信息以
CSV
文件格式输出。
⑤
种类组合框
显示种类组合框。请选择以下项目中的某一项。将根据所选择的项目切
换合计方法。
项目
:’
供料器
‘
、
’
贴装头
‘
、
’
吸嘴
‘
⑥
轨道组合框
显示轨道组合框。
请选择以下项目中的某一项。
项目
:’
轨道合计
‘
、
’
轨道
1 ‘
、
’
轨道
2 ‘
⑦
M/C
组合框
显示机器组合框。
请选择以下项目中的某一项。
项目
:’ ALL ‘
、
’ 1 ‘
、
’ 2 ‘
⑧
TBL
组合框
显示工作台组合框。
请选择以下项目中的某一项。
项目
:’ ALL ‘
、
’ F ‘
、
’ R ‘
⑨
错误图表显示按钮
在弹出对话框上显示错误图表。
⑩
自动刷新按钮
显示自动刷新按钮。自动刷新间隔为
30
秒钟。
状态栏 ⑪
‘M/C’
按照从生产线打头起的顺序显示。
‘TBL’
显示工作台信息。
‘ADR’
显示地址信息。
程序库名
显示登录有这个元件的
DGS
程序库名称。
‘
部品名
’
显示元件名称。
‘
部品种类
’
显示元件种类。
‘
吸嘴位置
’
显示吸嘴位置。
‘
交换器位置
’
显示交换器位置。
‘
吸嘴序号
’
显示吸嘴序号。
‘
部品编辑次数
’
显示元件编辑次数。
‘
种类详细
’
在元件种类的详细信息下合计各次数。
‘
吸着次数
’
显示吸附试行次数。
‘
错误次数
’
显示失误的合计。
‘
错误率
’
显示错误率。
(
错误率
=
错误次数
/
吸附次数
)
‘
错误详细
’
‘
吸着
’
显示吸附失误次数。
‘
识别
’
显示识别失误次数。
‘
厚度
’
显示厚度失误次数。
‘
贴装
’
显示贴装失误次数。
‘
落下
’
显示落下失误次数。
‘
转印
’
显示转印单元的元件落下失误次数。
