NPM / AM LNB 3.5 实际信息表示 Page 3-54 EJM5DC-MB-03L-04 在错误图表中，显示下述信息。 信息 色 说明 Pickup Error 蓝色 显示吸附错误次数。为未吸附模式时 ，将显示 ‘No Pickup’ 。 Recog Error 绿色 显示识别错误次数。 Thick Error 棕色 显示厚度错误次数。 Mount Error 橘黄色 显示贴装错误次数。 Part Drop Error 棕色…
NPM / AM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-04 Page 3-53
③ 错误图表的显示方法
1
点击显示在吸着监控器画面上的元件
纪录。
将在画面下方上显示错误图表。
2
可通过复选框选择各图表的显示
/
非
显示。
将光标对准各图表，即会显示每个时间的错误
数据以及元件变更内容等的详细数据。
3
将光标对准各图表。
将通过提示框显示每个时间的错误数据以及元
件更换内容等的详细数据。
3-4049
1
3-4050
2
3
提示框
NPM / AM
LNB
3.5
实际信息表示
Page 3-54 EJM5DC-MB-03L-04

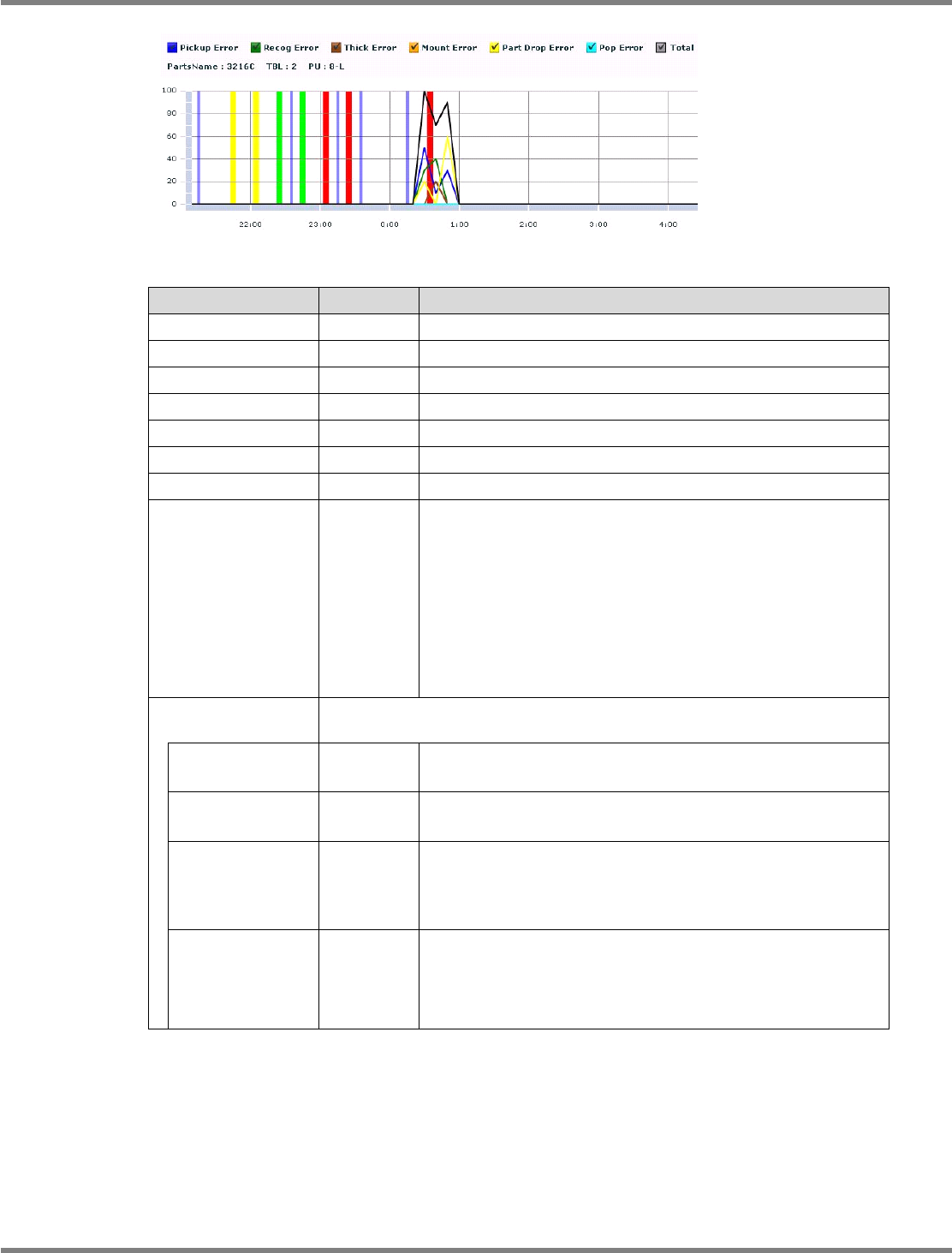

在错误图表中，显示下述信息。
信息
色
说明
Pickup Error
蓝色
显示吸附错误次数。为未吸附模式时，将显示
‘No Pickup’
。
Recog Error
绿色
显示识别错误次数。
Thick Error
棕色
显示厚度错误次数。
Mount Error
橘黄色
显示贴装错误次数。
Part Drop Error
棕色
显示落下错误次数。
Pop Error
浅蓝色
显示转印单元落下错误次数。
Total
黑色
显示合计次数。在未吸附模式下，将显示
‘Error Total’
。
信息
-
显示下述信息。
•
供料器时
Parts Name : “
元件名
”
TBL : “
工作台
”
PU : “PU”
•
贴装头时
无显示
•
更换器时
Nozzle Name : “
吸嘴编号
”
Tooltip
以光标对准图表，即会显示提示框
(
参照前页
)
。
在提示框中显示以下信息。
Trend data
aggregation start
绿色
开始总计倾向数据
Reel or feeder
changed
红色
更换卷盘或供料器
Trend data
aggregation start
Reel or feeder
changed
黄色
开始总计倾向数据
+
更换卷盘或供料器
Parts data Edited
蓝色透过
编辑元件数据。
• [ “
项目名
” ] “
数据
1”
“
数据
2”
“
数据
3”
･･･
当点击了元件数据编辑线时，将在弹出对话框中显示元件编
辑履历。
3-4051
NPM / AM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-04 Page 3-55

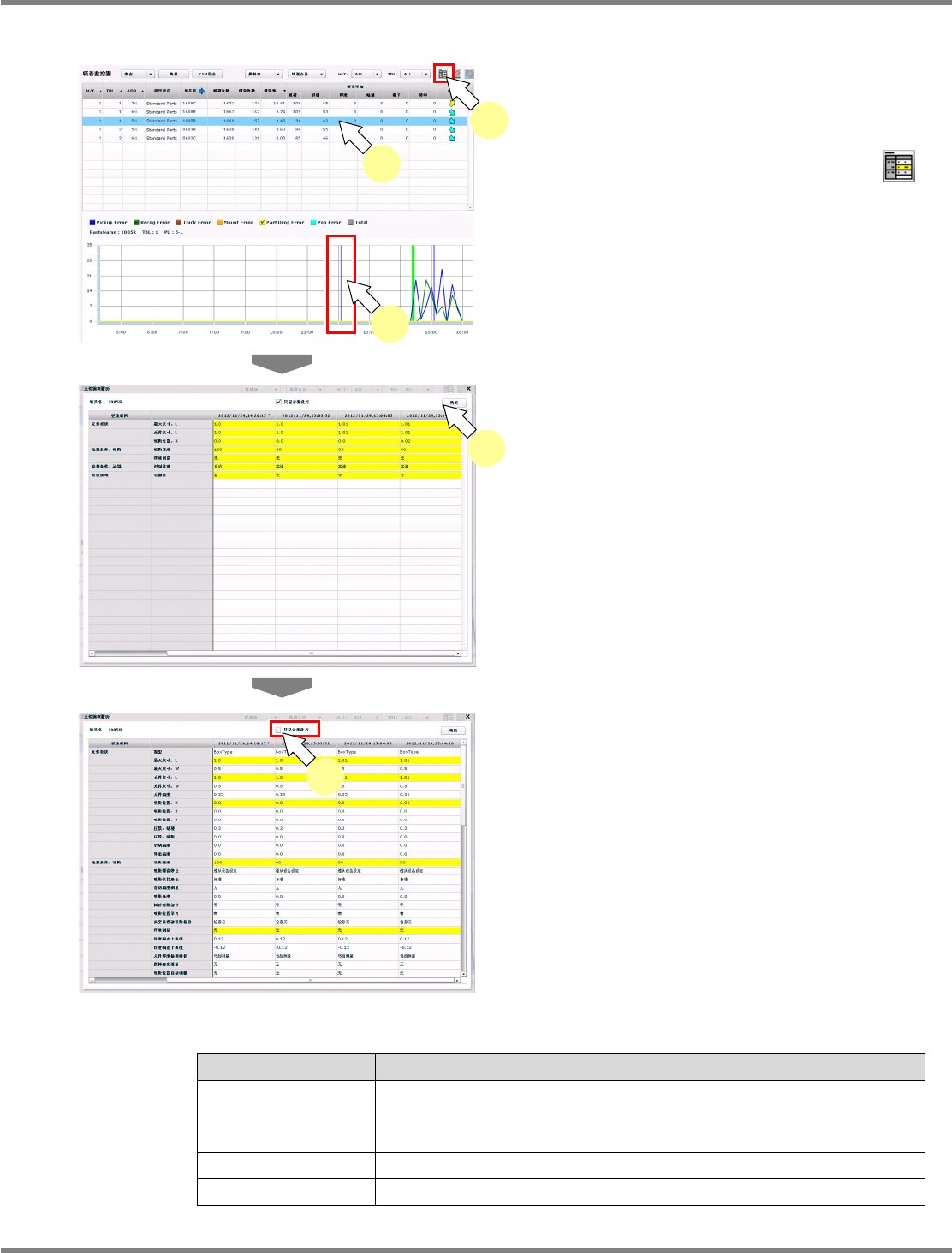

④ 元件编辑履历的显示方法
1
在吸着监控器画面上，点击所编辑元件
的纪录。
2
点击画面右上方的元件编辑履历
或错误图表内的元件数据编辑线
(
蓝
色透过
)
。
将显示
<
元件编辑履历
>
画面。
3
点击
[
拷贝
]
。
一览表被复制到剪切板上。
4
取消
‘
只显示变化点
’
复选框的勾选。
将显示所编辑项目以外的全部元件数据。
在元件编辑履历中，包含以下的信息。
信息
说明
部品名
显示元件名称。
只显示变化点的复选
框
选择时
:
只显示变化点的信息。
没有选择时
:
显示整体信息。
拷贝按钮
将显示中的元件编辑履历信息复制到剪切板上。
元件编辑履历信息
显示元件编辑履历信息。
3-4053
3
3-4052
1
2
2
3-4054
4
