NPM / AM LNB 4.4 详细设定 EJM5DC-MB-04L-0 4 Page 4-25 4.4.7 基板 ID 设定 进行再放入基板 ID 的条形码设定。 1 从菜单中选择 ‘ 详细设定 ’ 的 ‘ 基板 ID 设 定 ’ 。 显示出 < 基板 ID 设定 > 画面。 2 设定 ‘ 基板 ID’ 、 ‘ 批量 ID’ 、 ‘ 序列号 ’ 、 ‘ 轨 道 ’ 、 ‘ 再放入的基板 ID’ 后，点击 [ 设定 完…
NPM / AM
LNB
4.4
详细设定
Page 4-24 EJM5DC-MB-04L-04
上一级系统设定项目
在上一级系统进行设定的项目如下表所示。
项目
说明
数据编制系统
1
对
DGS
与
LNB
之间的通信进行设定。
有效／无效
选择
‘
有效
’
，与
DGS
的通信即会转为有效。
连接对象
设定
DGS
的
IP
地址。
PanaCIM
设定
1
对
PanaCIM
与
LNB
之间的通信进行设定。
有效／无效
选择
‘
有效
’
，与
PanaCIM
的通信即会转为有效。
TR200
设定
1
2
对
TR200
与
LNB
之间的通信进行设定。
有效／无效
选择
‘
有效
’
，与
TR200
的通信即会转为有效。
连接对象
设定
TR200
的
IP
地址。
SPC200
设定
1
2
对
SPC200
与
LNB
之间的通信进行设定。
有效／无效
选择
‘
有效
’
，与
SPC200
之间的通信即会转为有效。
品只信息数据库
对品质信息查看器与
LNB
之间的通信进行设定。
有效／无效
选择
‘
有效
’
，与品质信息查看器的通信转为有效。
连接对象
设定品质信息查看器的
IP
地址。
PT200
1
对
PT200
与
LNB
之间的通信进行设定。
有效／无效
选择
‘
有效
’
，与
PT200
的通信即会转为有效。
PT200
主机名
设定
PT200
的计算机名称。
连接对象
设定
PT200
的
IP
地址。
PT200 H.L.M
设定
PT200
的
H.L.M
。
LNB H.L.M
设定
LNB
的
H.L.M
。
需要设定与
PT200 H.L.M
不同的值。
1 :
数据编制系统、
TR200
、
PanaCIM
、
SPC200
、
PT200
是松下生产科技株式会社的商品名称。
2 :
为了使用各上一级系统，必须登录许可证。如果未登录许可证，显示出
“
未登录许可证。
”
的信息，
不能进行连接设定。
NPM / AM
LNB
4.4
详细设定
EJM5DC-MB-04L-04 Page 4-25
4.4.7
基板
ID
设定
进行再放入基板
ID
的条形码设定。

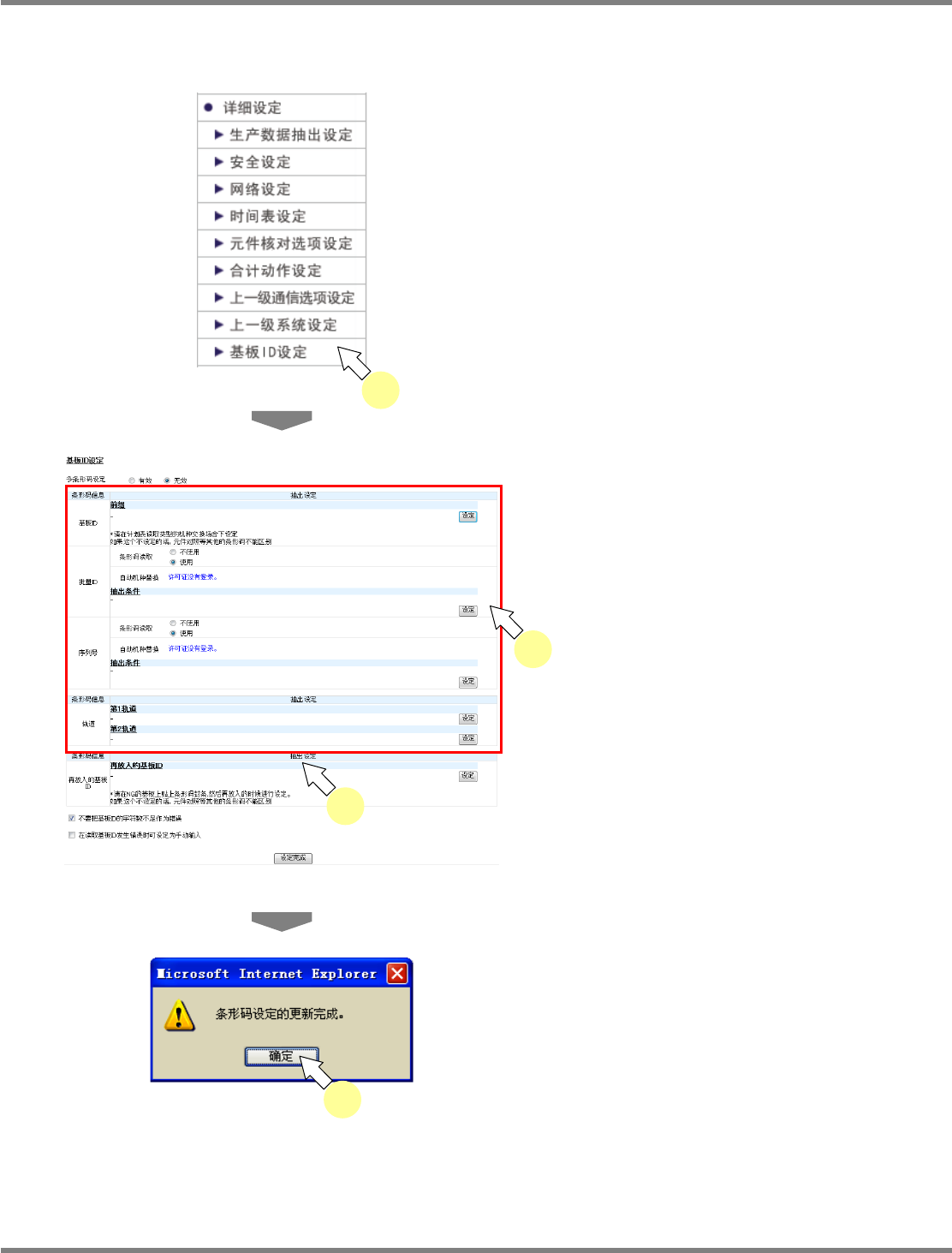

1
从菜单中选择
‘
详细设定
’
的
‘
基板
ID
设
定
’
。
显示出
<
基板
ID
设定
>
画面。
2
设定
‘
基板
ID’
、
‘
批量
ID’
、
‘
序列号
’
、
‘
轨
道
’
、
‘
再放入的基板
ID’
后，点击
[
设定
完成
]
。
关于设定项目的详细内容，请参照下一页的基
板
ID
的设定项目。
显示出更新完成的对话框，反映设定内容。
3
点击
[
确定
]
。
4-3026
2
4-3001
1
4-3028
3
2
NPM / AM
LNB
4.4
详细设定
Page 4-26 EJM5DC-MB-04L-04
基板
ID
设定项目
在基板
ID
设定进行设定的项目如下表所示。
项目
说明
基板
ID
设定
设定作为基板条形码而识别的文字。
通过这个设定，与元件核对等的其他条形码相区别。
前缀
设定判别基板条形码所需的识别文字与获取位置。
例
: ‘PCB001002’
的基板条形码，如果基板的打头一定会附带
‘PCB’
，那么就设定为
[
第
1
行的数据，从打头起的第一个文
字与
PCB
相一致
]
。
批量
ID
设定基板条形码的批量
ID
的抽出位置。
‘
条形码读取
’
使用／不使用
选择
‘
使用
’
，则会按照在抽出条件所设定的内容抽出批量
ID
。
‘
自动机种切换
’
使用／不使用
抽出条件
设定批量
ID
的获取位置。
例
: ‘PCB001002’
的基板条形码，当需要以
‘001’
作为批量
ID
而
获取时，设定为
[
第
1
行的数据，从打头起第
4
个到第
6
个文
字之间抽出
]
。
序列号
设定基板条形码的序列号的抽出位置。
‘
条形码读取
’
使用／不使用
选择
‘
使用
’
，则会按照在抽出条件所设定的内容抽出序列号。
‘
自动机种切换
’
使用／不使用
抽出条件
设定序列号的获取位置。
例
: ‘PCB001002’
的基板条形码，当需要以
‘002’
作为序列号而
获取时，设定为
[
第
1
行的数据，从打头起的第
7
个到第
9
个
文字之间抽出
]
。
轨道
设定作为轨道条形码而识别的文字。
第
1
轨道
设定判定第
1
轨道条形码所需的识别文字与获取位置。
例
:
当为
‘FRONT’
的轨道条形码时，设定为
[
第
1
行的数据，从打
头起的第
1
文字与
FRONT
相一致
]
。
第
2
轨道
设定判定第
2
轨道条形码所需的识别文字与获取位置。
* AM100
属于单轨规格，因此不使用此功能。
例
:
当为
‘REAR’
的轨道条形码时，设定为
[
第
1
行的数据，从打
头起的第
1
个文字与
REAR
相一致
]
。
再放入的基板
ID
在
NG
基板上粘贴条形码标签，并在执行再放入的情形下进行设
定。
再放入基板
ID
设定判定为再放入基板
ID
所需的识别文字与获取位置。
例
: ‘PNG001002’
的基板条形码，如果
NG
基板的打头一定会附
带
‘PNG’
时，设定为
[
第
1
行的数据，从打头起的第
1
个文字
与
PNG
相一致
]
。
‘
不要把基板
ID
的字符数不足作
为错误
’
在抽取条形码时，当想要将即使字符数不足也不视为错误时勾选
这个项目。但是，当字符数为
0
时，将为错误。
‘
在读取基板
ID
发生错误时可设
定为手动输入
’
勾选这个项目后，当发生基板
ID
读取错误时，可通过机器进行
手动输入。
