NPM / AM LNB 3.5 实际信息表示 EJM5DC-MB-03L-0 4 Page 3-77 2. 元件选择画面 在主画面上，选择一览表元件 ( 一览表的行 ) ，将显示所选择元件的品质信息。 存在检查头时 不存在检查头时 ① [ 元件数据显示 ] / [ 品质信息显示 ] 在画面上显示各数据。 详细内容，请参阅后述的 C) 元件数据画面、 D) 品质信息画面。 ② 所选择的元件 ( 一览表的行 ) 点击这个按钮，将会…
NPM / AM
LNB
3.5
实际信息表示
Page 3-76 EJM5DC-MB-03L-04
焊膏检查不良一览表的显示项目
(
只限存在检查头时
)
在焊膏检查不良一览中，将显示在印刷后检查所检测到的不良。
项目
说明
包含过判定
能够通过打勾来指定是否在检查不良中包含过判定。
以电路编码为基准
一览表的数值表示按照每个电路编号而统计的数值。不能变更显示
形式。
元件名
焊锡检查不良统计对象的元件名称。
MC / TBL
贴装对象元件的机器号、工作台号、供料器地址
(
托盘号
)
。
电路编码
使用对象元件的电路编码。
PT
贴装对象元件的图案序列号。
不良率
针对与对象元件相链接的焊料，在焊料检查下为不良的比率。
合计
针对与对象元件相链接的焊料，在焊料检查下为不良的件数。
少锡
/
渗出
/
位置
/
桥接
/
形状
/
其他
不良件数的详细内容。
3-5032
NPM / AM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-04 Page 3-77
2.

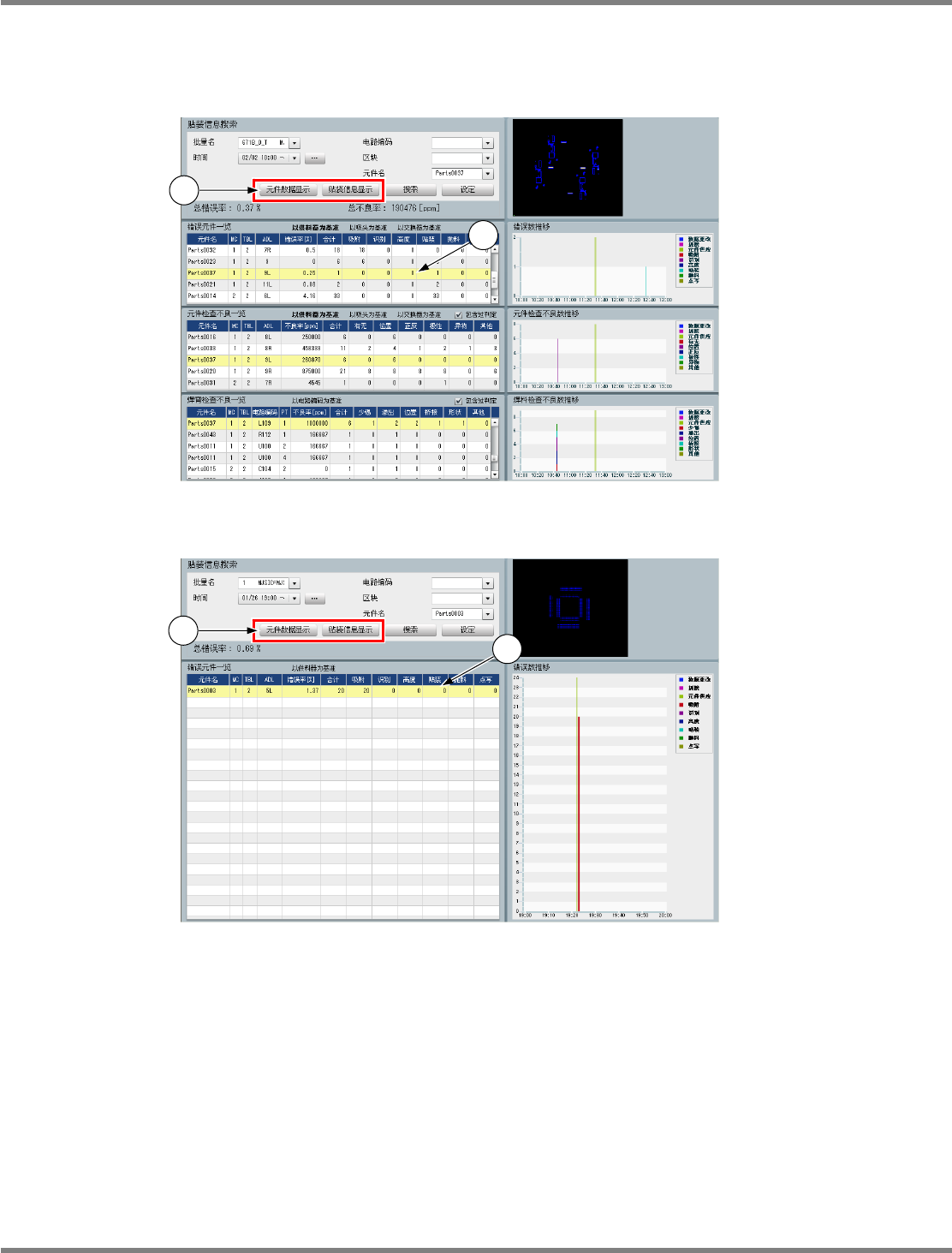

元件选择画面
在主画面上，选择一览表元件
(
一览表的行
)
，将显示所选择元件的品质信息。
存在检查头时
不存在检查头时
①
[
元件数据显示
] / [
品质信息显示
]
在画面上显示各数据。
详细内容，请参阅后述的
C)
元件数据画面、
D)
品质信息画面。
② 所选择的元件
(
一览表的行
)
点击这个按钮，将会返回到选择元件之前的画面
(
主画面
)
。
其他的显示内容，请参阅前述的
A)
主画面
的说明。
3-5033
2
1
3-5034
2
1
NPM / AM
LNB
3.5
实际信息表示
Page 3-78 EJM5DC-MB-03L-04
3.

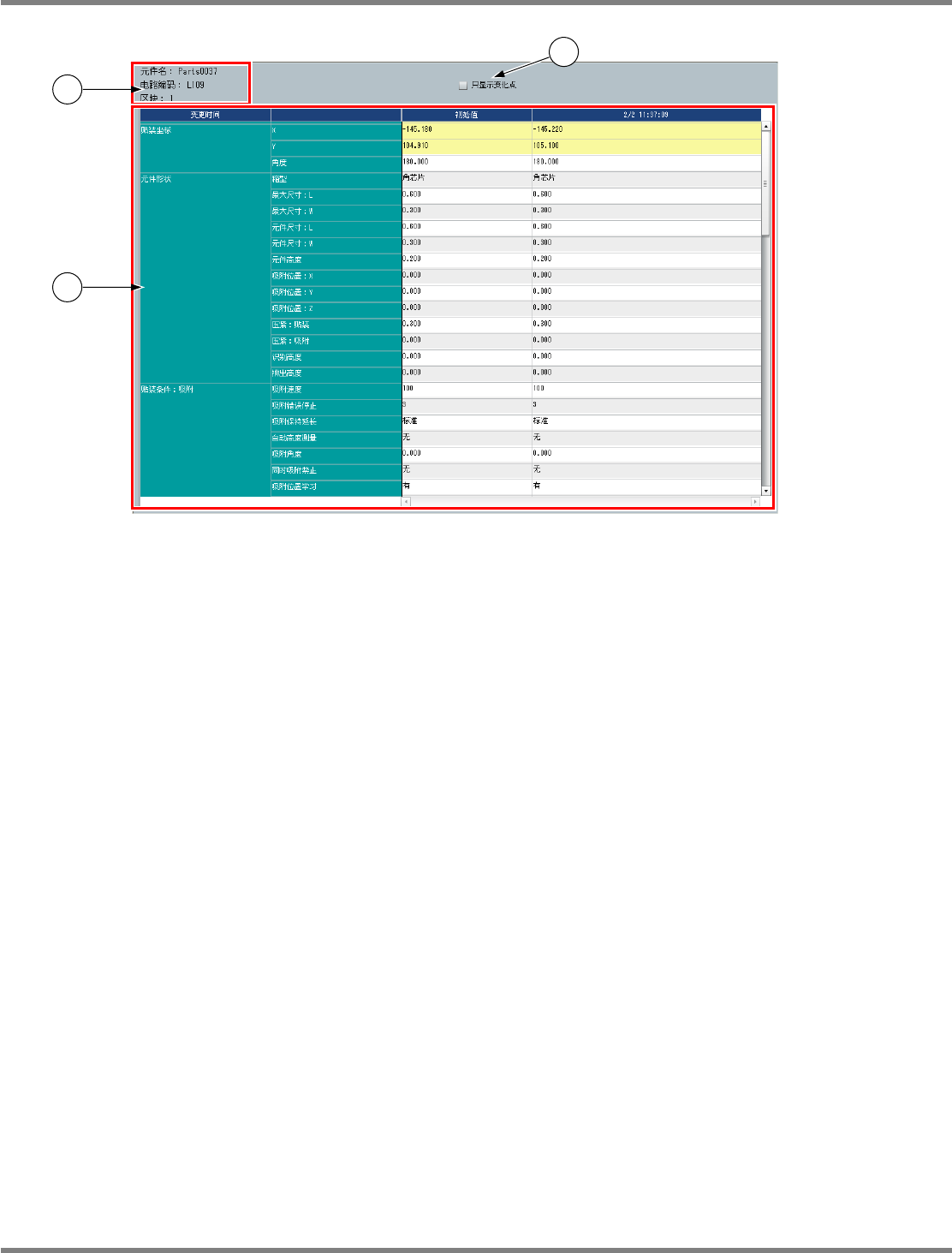

元件数据画面
①
‘
元件名
’ / ‘
电路编码
’ / ‘
区块
’
显示数据显示对象的元件名称，以及使用这个元件的电路编码和区块。
只有在元件选择画面下，选择了
‘
电路编码
’
和
‘
区块
’
之际，才会显示。
②
‘
只显示变化点
’
通过勾选这个项目，能够切换只显示发生了变化的元件，还是显示全部元件。发生了变化的行，其
背景将会发生变化。
③ 元件数据显示
显示对称元件的
‘
贴装位置
’
、
‘
元件形状
’
、
‘
贴装条件
’
、
‘
形状选购件
’
、
‘
识别选购件
’
。
只有在元件选择画面下，选择了电路编号和区块之际，显示
‘
贴装位置
’
。
3-5035
1
3
2
