NPM / AM LNB 3.5 实际信息表示 EJM5DC-MB-03L-0 4 Page 3-87 3.5.4 检查不良图 - 印刷后检查 NPM-TT 以及 AM100 没有配置检查头，因此无法使用本功能 。 1 从菜单中选择 ‘ 实绩信息显示 ’ 的 ‘ 检查 不良图 - 印刷后检查 ’ 。 将显示印刷后检查不良图。关于显示 内容、操 作，请参阅下一页之后的说明。 3-5047 1 3-5043
NPM / AM
LNB
3.5
实际信息表示
Page 3-86 EJM5DC-MB-03L-04
7.

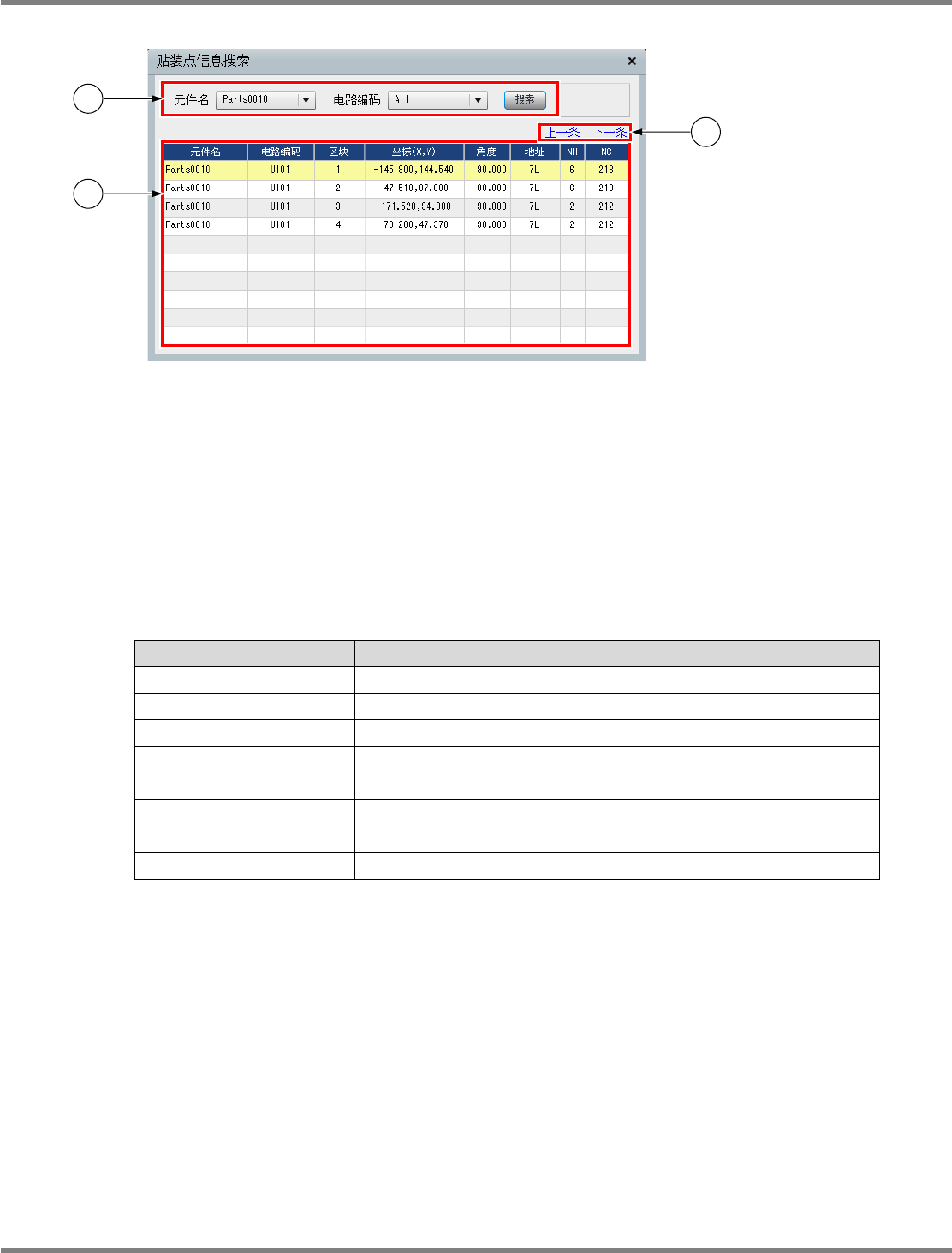

贴装点信息搜索画面
① 贴装信息搜索
可指定搜索条件后搜索贴装点信息。将在画面上显示搜索结果。
‘
元件名
’ / ‘
电路编码
’ :
请从组合框中选择搜索条件。也可选择多个条件。但是，不能在没有指定的情
形下进行搜索。请务必在搜索条件中指定元件名或电路编码。
[
搜索
] :
点击这个按钮，即会按照所指定的搜索条件进行搜索。
② 贴装点信息一览
只一览显示按照指定搜索条件所搜索的贴装点信息。默认选择第一行的贴装点信息记录。
显示项目一览
项目
说明
元件名
以搜索条件指定的元件名称。
电路编码
使用了以搜索条件指定的元件的电路编码。
区块
使用了以搜索条件指定的元件的区块编码。
坐标
(X,Y)
贴装了以搜索条件指定的元件的贴装坐标。
角度
贴装了以搜索条件指定的元件的贴装角度。
地址
以搜索条件指定的元件的供料器地址
(
托盘编号
)
。
NH
贴装了以搜索条件指定的元件的吸嘴支架地址。
NC
贴装以搜索条件指定的元件的吸嘴交换器地址。
③
‘
上一条
’ / ‘
下一条
’
选择
‘
上一条
’
，即会显示之前的记录一览。
选择
‘
下一条
’
，即会显示之后的记录一览。
选择一览的贴装点信息记录，基板描绘画面的基板描绘画面显示区域中的相应贴装点将会转为选择
状态。
3-5042
3
2
1
NPM / AM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-04 Page 3-87
3.5.4
检查不良图
-
印刷后检查
NPM-TT
以及
AM100
没有配置检查头，因此无法使用本功能。
1
从菜单中选择
‘
实绩信息显示
’
的
‘
检查
不良图
-
印刷后检查
’
。
将显示印刷后检查不良图。关于显示内容、操
作，请参阅下一页之后的说明。
3-5047
1
3-5043
NPM / AM
LNB
3.5
实际信息表示
Page 3-88 EJM5DC-MB-03L-04
印刷后检查不良图画面
①
‘
基板搜索
’
‘
批量名
’ :
请下拉组合框选择，或直接使用键盘输入搜索基板的批量名称。
点击
[
搜索
]
，将会获取与所指定批量相链接的基板序列号一览、基板条形码一览后
设定进下拉组合框。
‘
基板序列号
’ :
请下拉组合框选择，或直接使用键盘输入搜索基板的序列号。
点击
[
显示
]
，将会在
NG
一览中显示所指定基板序列号的
NG
信息。同时，在扩
大显示、整体显示区域中显示该基板的意向图。
‘
基板条形码
’ :
请下拉组合框选择，或直接使用键盘输入搜索基板的条形码。
点击
[
显示
]
，将会在
NG
一览中显示所指定基板条形码的
NG
信息。同时，在扩大
显示、整体显示区域中显示该基板的意向图。
②
‘
基板信息
’
‘
检查张数
’ :
显示所指定的基板属于第几张的检查。
‘
检查时间
’ :
显示所指定基板的检查时刻。
3-5043
1
2
4
3
5
