NPM / AM LNB 3.5 实际信息表示 EJM5DC-MB-03L-0 4 Page 3-79 4. 品质信息画面 品质信息画面的构成因是否存在检查 头而会有所不同。 存在检查头时 3-5036 1 2 4 3 3-5037 5
NPM / AM
LNB
3.5
实际信息表示
Page 3-78 EJM5DC-MB-03L-04
3.
元件数据画面
①
‘
元件名
’ / ‘
电路编码
’ / ‘
区块
’
显示数据显示对象的元件名称，以及使用这个元件的电路编码和区块。
只有在元件选择画面下，选择了
‘
电路编码
’
和
‘
区块
’
之际，才会显示。
②
‘
只显示变化点
’
通过勾选这个项目，能够切换只显示发生了变化的元件，还是显示全部元件。发生了变化的行，其
背景将会发生变化。
③ 元件数据显示
显示对称元件的
‘
贴装位置
’
、
‘
元件形状
’
、
‘
贴装条件
’
、
‘
形状选购件
’
、
‘
识别选购件
’
。
只有在元件选择画面下，选择了电路编号和区块之际，显示
‘
贴装位置
’
。
3-5035
1
3
2
NPM / AM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-04 Page 3-79

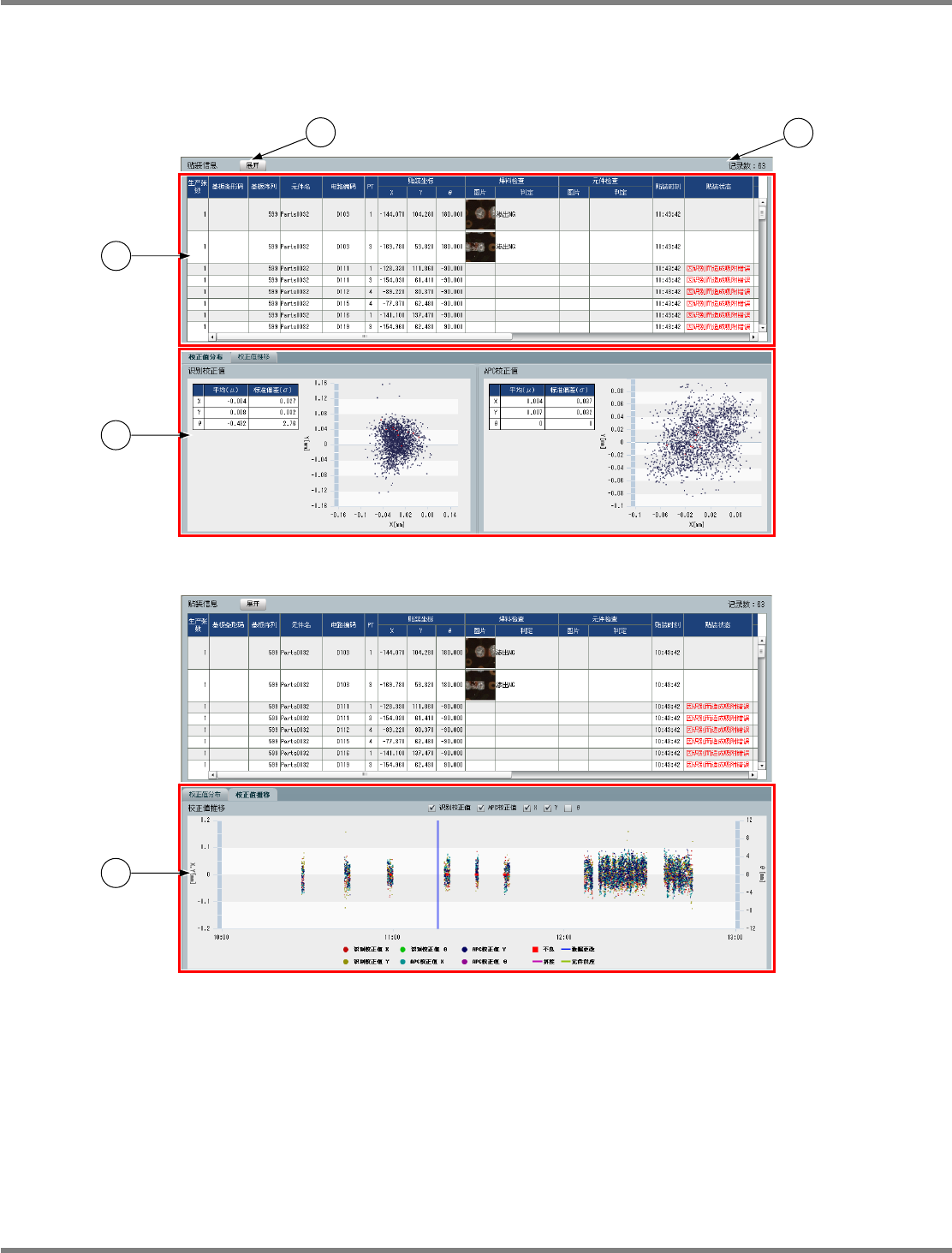

4.
品质信息画面
品质信息画面的构成因是否存在检查头而会有所不同。
存在检查头时
3-5036
1
2
4
3
3-5037
5
NPM / AM
LNB
3.5
实际信息表示
Page 3-80 EJM5DC-MB-03L-04
不存在检查头时
3-5038
1
2
4
3
3-5039
5
