NPM / AM
LNB
3.5
实际信息表示
Page 3-68 EJM5DC-MB-03L-04
E)

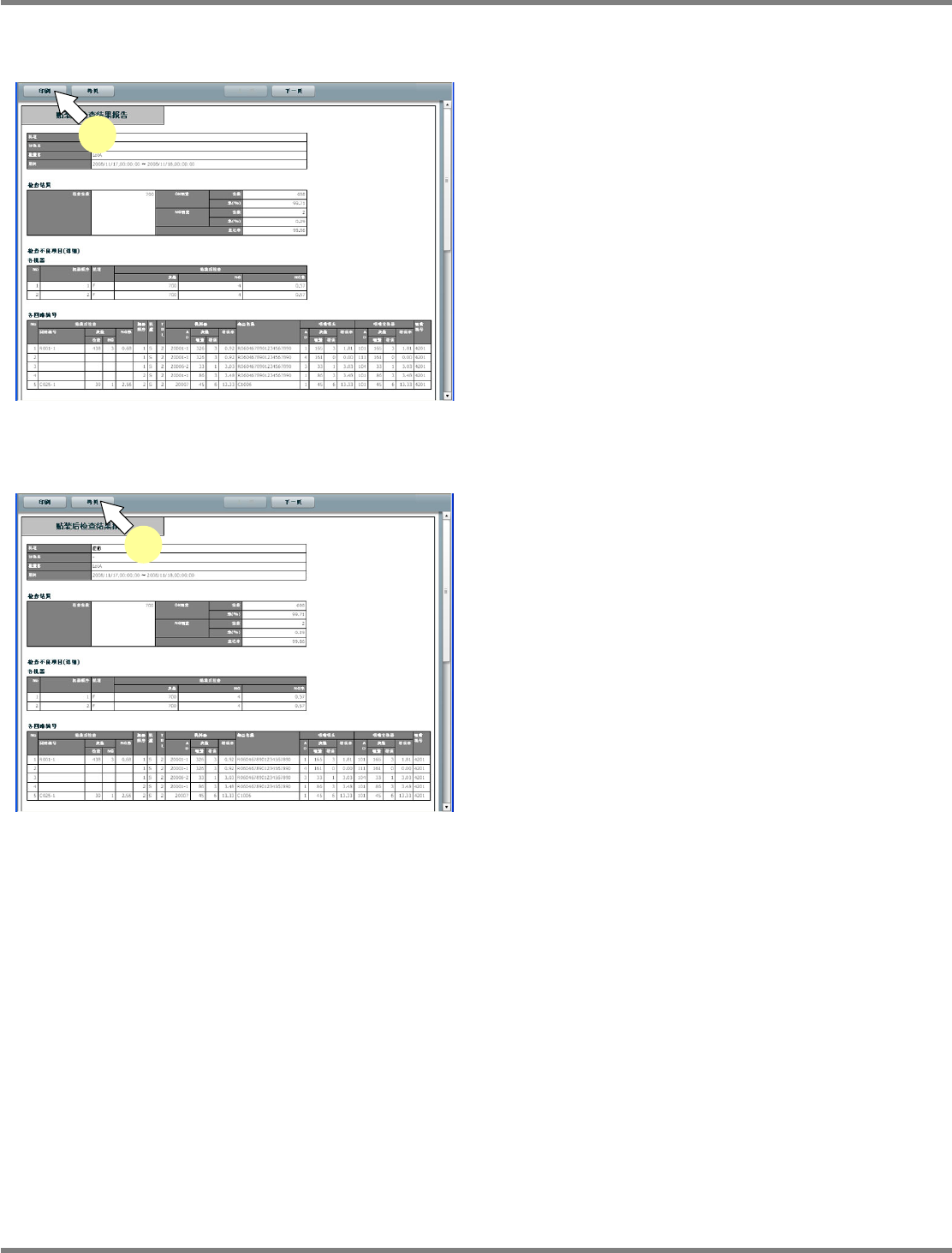

报告的印刷及拷贝进剪切板
印刷
1
点击
[
印刷
]
。
请在贴装后检查结果报告及过判定报告的画面
上按
[
印刷
]
。
印刷检查结果的全页。
印刷时会按通常使用的打印机设定进行印刷。
拷贝进剪切板
1
点击
[
拷贝
]
。
请在贴装后检查结果报告及过判定报告的画面
上按
[
拷贝
]
。
则可将检查结果的全页作为
CSV
数据拷贝进剪
切板中。
剪切板的数据可粘贴在
Excel
和文本文件上。
3-4017
1
3-4017
1
NPM / AM
LNB
3.5
实际信息表示
EJM5DC-MB-03L-04 Page 3-69
2.
生产线状况监视器部
生产线状况监视器部显示构成生产线的机器映像。
3.
各报告的显示内容
A)
贴装后检查结果报告
报告
说明
检查结果
进行检查结果数据的统计及显示。
该数值为整个对象生产线的数值。
检查不良项目
(
详细
)
进行检查结果数据的统计及显示。
按各机器
/
各回路编号
/
各供料器
/
各吸嘴支架
/
各吸嘴交换器
/
各元件名
称分开进行统计及显示。
检查不良统计
按检查不良项目分开进行检查结果数据的统计及显示。
关于检查不良项目，请阅读后述的
“
检查不良项目一览
”
。
NG
结果一览
用一览方式显示判定为
NG
的检查项目。
检查不良项目一览
项目
说明
部品有无
部品有无检查使用图像数据决定面积值，进行判定。在此显示经过该
检查后判定为错误的次数。
位置偏移
部品位置检查使用图像数据识别位置，根据识别的坐标进行判定。在
此显示经过该检查后判定为错误的次数。
内外反转
内外反转检查使用图像数据抽出部品颜色，决定面积值，进行判定。
在此显示经过该检查后判定为错误的次数。
极性反转
极性反转检查使用图像数据抽出部品颜色，决定面积值，进行判定。
在此显示经过该检查后判定为错误的次数。
部品错误
部品错误检查对模板匹配的评价值进行判定处理。在此显示经过该检
查后判定为错误的次数。
检出异物
在实装前检测出落在基板上的部品和废屑的次数。
B)
过判定报告
报告
说明
检查结果
(
一览
)
进行检查结果数据的统计及显示。
该数值按每个回路编号分开统计。
各回路编号
按每个回路编号分开显示检查结果数据。
显示内容包含供料器、吸嘴支架、吸嘴交换器、部品名称。
