4.2
简单设定
进行生产所需的基本设定。
简单设定按
“
生产线名设定
”
“
主干端连接设定
”
“
上一级系统设定
”
“
时间表设定
”
的顺序显示。
简单设定的步骤如下所示。

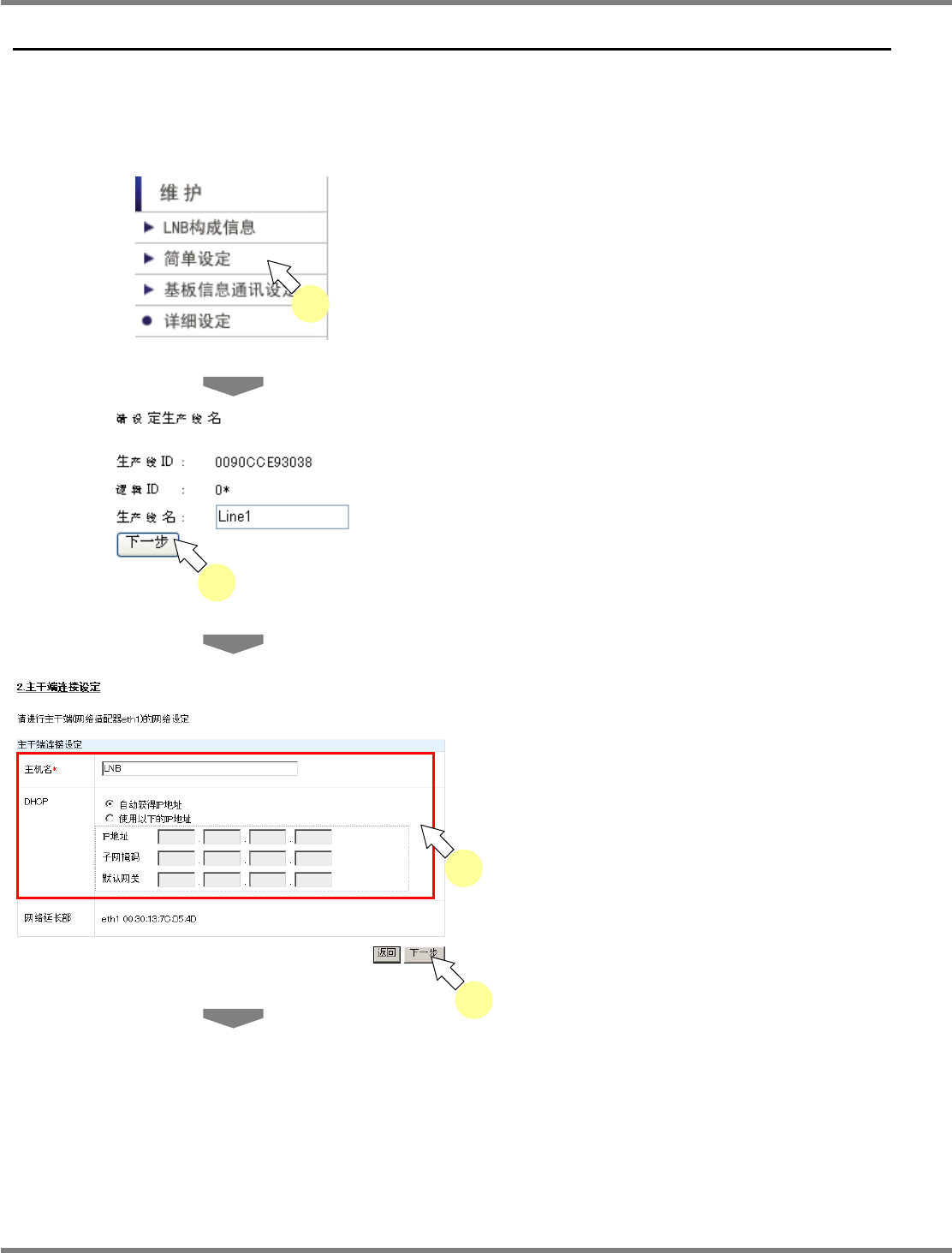

1
选择菜单中的
‘
简单设定
’
。
显示出
<
生产线名设定
>
画面。
2
输入生产线名，点击
[
下一步
]
。
显示出
<
主干端连接设定
>
画面。
3
输入主机名、
DHCP
的信息后，点击
[
下
一步
]
。
4-1001
1
4-2001
2
4-2002
3
3
NPM / AM
LNB
4.2
简单设定
EJM5DC-MB-04L-04 Page 4-7
显示出
<
上一级系统设定
>
画面。

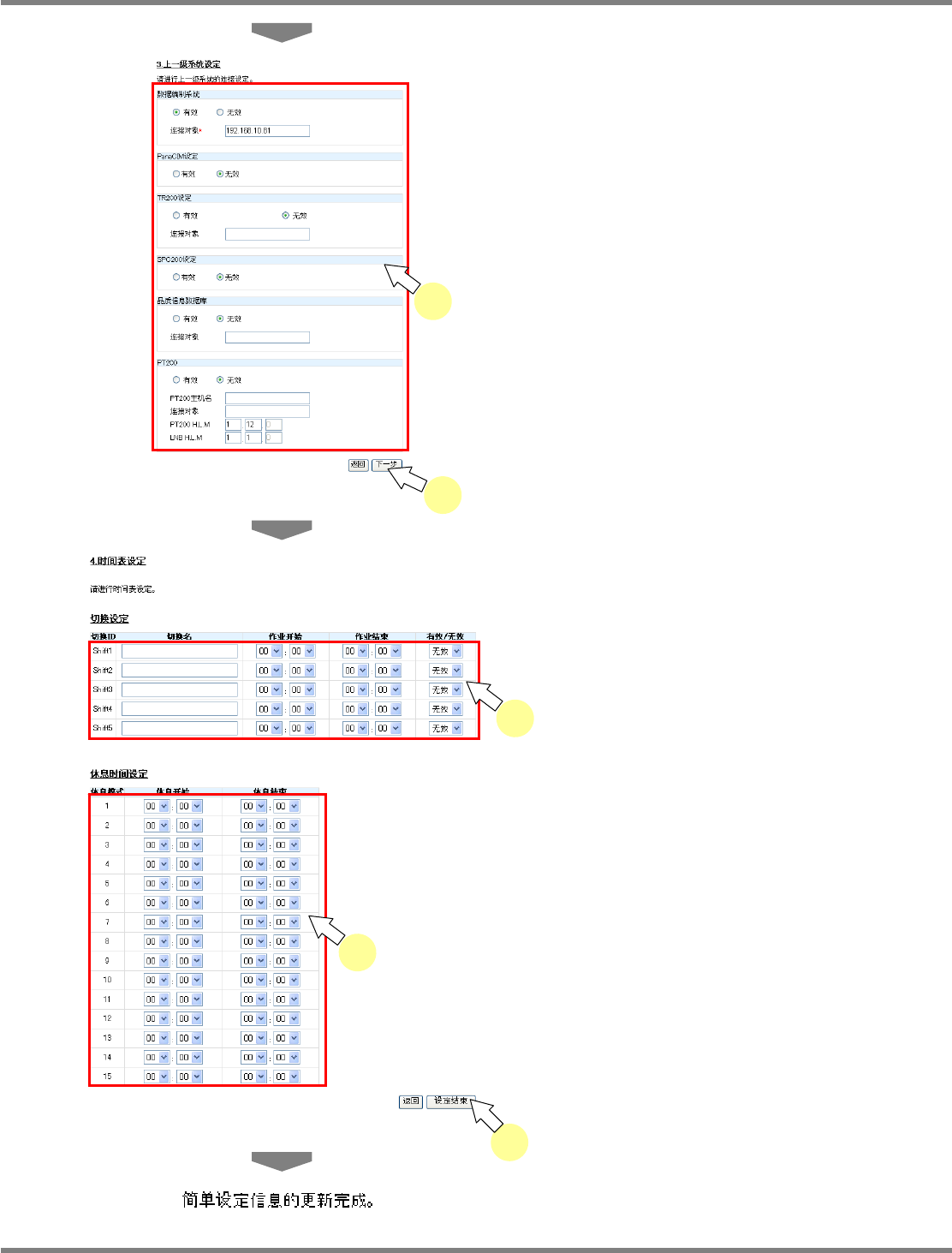

4
输入数据编制系统、
PanaCIM
设定、
TR200
设定、
SPC200
设定、品质信息
数据库后、
PT200
、点击
[
下一步
]
。
数据编制系统、
PanaCIM
、
TR200
、
SPC200
、
PT200
是松下生产科技株式会社的商品名称。
为了使用各上一级系统，必须登录许可证。如
果未登录许可证，显示出
“
未登录许可证。
”
的信
息，不能进行连接设定。
请将品质信息数据库的连接地址设定为安装了
品质信息查看器电脑的
IP
地址。
显示出
<
时间表设定
>
画面。
5
输入切换设定
(
切换名、作业开始时
间、作业结束时间、有效
/
无效
)
及休息
时间设定
(
休息开始时间、休息结束时
间
)
，然后点击
[
设定结束
]
。
显示出简单设定完成的信息。
4-2003
4
4-2004
5
4-2005
4
5
5
NPM / AM
LNB
4.3
基板信息通讯设定
Page 4-8 EJM5DC-MB-04L-04
4.3
基板信息通讯设定
在这里进行串行通讯的基板信息轨道
1
、轨道
2
的通讯设定。
*1. AM100
为单轨，因此无需进行轨道
2
的设定。
1
从菜单中选择
‘
基板信息通讯设定
’
。
将显示
<
基板信息通讯设定
>
画面。
2
进行第
1
轨道序串行通讯设定以及第
2
轨道序串行通讯设定。
关于设定项目的详细内容，请参考基板信息通
讯设定项目。
基板信息通讯设定项目
设定项目如下所示。
名称
说明
a
通讯
在串行通讯下的通讯设定。
‘
未使用
’ :
不进行串行通讯的基板信息通讯。
‘
前工序
’ :
当获取从打头
NPM
机器看起时的基板信息的装置位于前工
序时，设定这个项目。
b
超时
当发生无法处理的情形时，至中断处理为止的时间。
c
波特率
表示在
1
秒钟内执行了多少次调制、解调。
d
数据长度
通讯数据的长度。
e
奇偶校验检查
通过对通讯数据的最后位数附加数据错误检查用位数，可判断在通讯
数据中是否发生了错误。
‘
奇数
’ :
当存在两个通讯数据的
1
时，对最后的位数附加
1
。
‘
偶数
’ :
当通讯数据的
1
的数量存在两个时，对最后的位数附加
0
。
f
停止位长
为获取通讯数据的同步所需的位数长度。
g
流量控制
在数据通讯下，当接收侧的处理没有跟上时，为了防止数据获取的遗
漏，将转为在确认相互的数据接收
/
发送的同时，进行数据转送的设定。
与
CM602
机种进行通讯时，设定为
‘
无
’
。
h
发送终端控制
指定接收的通讯信息的终端控制代码。
‘CR + LF’ :
终端代码为
CR + LF
时
‘CR’ :
终端代码为
CR
时
‘LF’ :
终端代码为
LF
时
与
CM602
机种进行通讯时，设定为
‘CR + LF’
。
