4 安装和试运行 用户手册 SIPLACE D4i 4.4 根据 PCB 传送导轨高度调整料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 184 4 图 4.4 - 9 料车： PCB 传送导轨高度 950 mm - 前视图，六角套筒螺钉 的位置 (1) 六角套筒螺 钉 M6x12 和垫圈 （ 4x 在后面板上）
用户手册 SIPLACE D4i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.4 根据 PCB 传送导轨高度调整料车
183
4.4.7 950 mm PCB 传送导轨高度
4

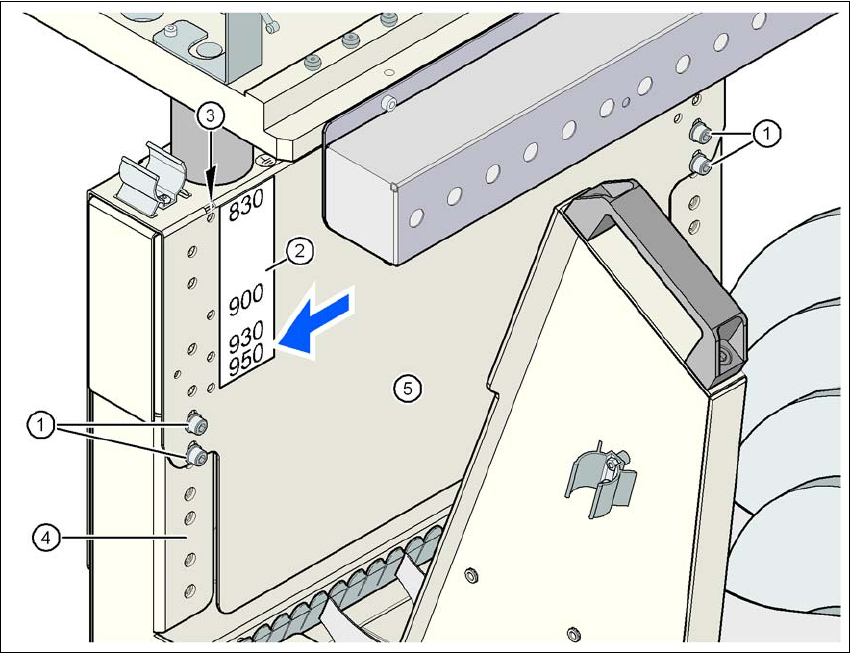

图
4.4 - 8
料车：
PCB
传送导轨高度
950 mm -
后视图，六角套筒螺钉和检验孔的位置
(1) 六角套筒螺钉 M6x12 和垫圈 （4x 在后面板上）
(2) 检验孔高度为 830、 900、 930 和 950 mm 粘性标签
(3) 4 个检验孔用于检查预设的高度。如果检验孔未被垂直侧梁 (4) 盖住，则选中的高度预设正确
（参见图中的箭头）。
(4) 垂直侧梁
(5) 跳线
4 安装和试运行 用户手册 SIPLACE D4i
4.4 根据 PCB 传送导轨高度调整料车 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
184
4
图
4.4 - 9
料车：
PCB
传送导轨高度
950 mm -
前视图，六角套筒螺钉的位置
(1) 六角套筒螺钉 M6x12 和垫圈 （4x 在后面板上）
用户手册 SIPLACE D4i 4 安装和试运行
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 4.5 贴片机试运行
185
4.5 贴片机试运行
4.5.1 在客户的许可下试运行贴片机
→ 检查所有组件是否位于正确的位置。
→拆除 X/Y 轴装运用的支撑物
之前
用无纺布擦拭线性导轨。
不要
使用任何溶剂擦拭 （见第
4.3.11
节，第 173 页）。
→ 启动贴片机并执行回参考点。
→ 将贴片程序复制到计算机并对其进行测试。
→最多 3 - 4 小时的热机期后，检查贴片机零点。
→ 让客户的操作人员根据客户的贴片程序组装供料器组件。
→ 要求他们使用 JobGuide 处理供料器。
→ 检查所有客户特定的安装选项 （特殊软件中）是否运行正常，并以订单或传真的方式订购任
何必要的备件。
4.5.2 指导客户的操作人员
→ 解释所有客户指定安装的选件，特别是软件 / 软件兼容性。
→ 解释用程序编辑器如何为生产线计算机 / SIPLACE Pro 编程。
→ 指导操作人员和线控工程师使用贴片机软件。
→ 解释密码保护的相关内容。
→ 指导客户人员进行预防性维护工作以及基本的 JobGuide 保养工作。
4.5.3 试运行或开始生产
→ 使用测试用的 PCB 或客户提供的 PCB 测试生产线。
→ 记录客户产品和性能数据，编制数据并将其记录到安装报告中。
→ 确定安全数据并为客户提供安全副本。
