1 前言 用户手册 SIPLACE D4i
1.1 贴片机说明 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
18
1.1.5 EU 符合性声明
下述产品 / 设备 1
产品： 贴片机
类型： SIPLACE D4i
部件号： 00119880 1
生产商
ASM Assembly Systems GmbH & Co. KG
Rupert-Mayer-Str. 44
81379 München 1
遵从提供的 EU 符合性声明中的法规和基本要求。
1.1.6 按规定使用
本产品只可用于目录和技术说明中规定的用途 （即贴装 SMD 元件），而且只能与 ASM
Assembly Systems GmbH & Co. KG (ASM AS) 推荐或允许的第三方设备和元件结合使用。按照
规定，不得用于其它或扩展的用途。
如果产品不按规定使用，ASM Assembly Systems GmbH & Co. KG 将不会为因此出现的损坏承担
任何责任，而且不会保证贴片机元件的正确和正常运行。
按规定使用还包括遵守用户手册中的所有规定。
要确保本产品正常、可靠地运行，则须正确运输、存放、安装和装配，并认真操作和维护本产
品。
1.1.7 不按规定使用
不按规定使用产品会危及生命、致残并导致材料遭受重大损坏。为此，严禁不按规定使用本产
品。如果产品不按规定使用，ASM Assembly Systems GmbH & Co. KG 将不会为因此出现的损坏
承担任何责任，而且不会保证贴片机元件的正确和正常运行。
不按照规定使用贴片机的操作包括如下
– 使用屏蔽或拆除的安全设备操作贴片机。
– 贴装不符合允许的规格的元件。
– 使用未经过批准的元件供料器组件。
– 使用未经过批准的附件和附加组件。
– 由不合格人员使用贴片机。
– 如果并非每个料位都有一个供料器，操作没有挡板的贴片机 （" 干涉保护板 "）。
– 电子连接电缆到每台贴片机和所安装选件的分配不清楚。
– 如果有两人或更多人改装过程中站在料车位置上。
用户手册 SIPLACE D4i 1 前言
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 1.1 贴片机说明
19
1.1.8 噪音辐射
1.1.9 关于材料和元件环保处理的重要说明
SIPLACE 系统由只使用易降解且易于采用环保方式放置的材料和部件制造而成。
请注意 1
系统所有者全权负责对贴片机、使用的材料、易耗品和磨损部件进行相应的环保处理。
→ 请遵守您所在国家有关废弃物处理和环境保护的规定。
1.1.10 电磁兼容性 (EMC)
SIPLACE 贴片机针对各类专业的工业使用而设计，并通过了测试。在其他任何环境下，都无法确
保干扰辐射的电磁兼容性。
1.1.11 原装 SIPLACE 附件说明
→仅使用 ASM Assembly Systems GmbH & Co. KG 提供的原装备件和获得认可的附件。使用
其它部件将影响到设备安全，并对导致任何重大损坏不负责任。
最大噪音辐射
74 dB (A)
1 前言 用户手册 SIPLACE D4i
1.2 生产线原理 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
20
1.2 生产线原理
1.2.1 推荐生产线原理的说明
1
SIPLACE 原理具有灵活性、模块化、紧凑以及高电源密度特性。它允许使用相同或不同的组件单
独配置一条生产线。如果生产要求发生了变化，由于每台贴片机设计都非常紧凑、小巧，因此可
以快速、轻松地重新组合。
1

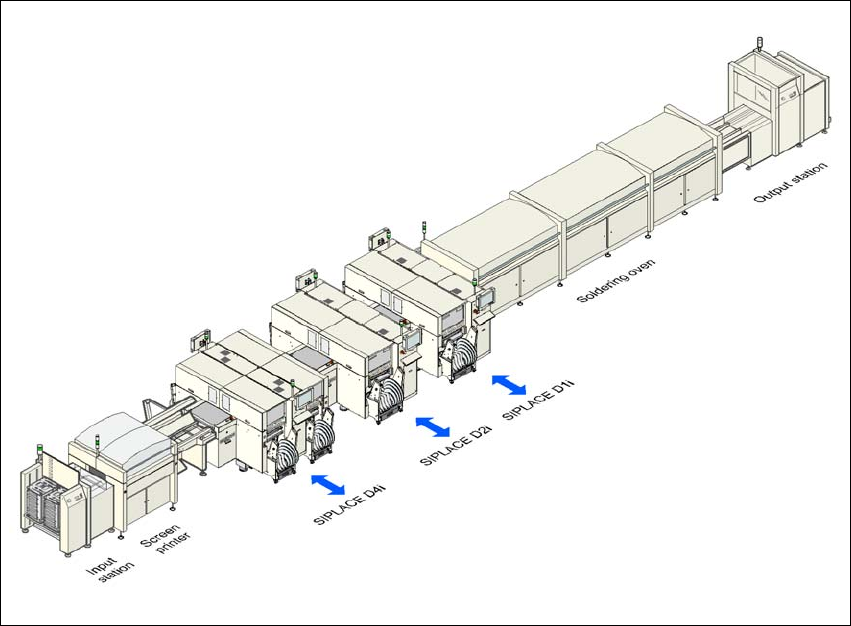

图
1.2 - 1
生产线原理示例
1
无论输出要求如何， SIPLACE 贴片机系列都能提供相应的贴片系统：
SIPLACE D
系列
贴片机 可用于贴装 IC、倒装片、 bare die 和稀有元件 (OSC)。此系列贴片机可
以高贴片速率贴装从 01005 到 85 x 85 / 125 x 10 mm² 的元件。
1.2.2 SIPLACE 生产线和软件解决方案
SIPLACE 根据模块化软件工具为 SMT 贴片机、生产线和生产管理提供了整体的解决方案：
SIPLACE 软件套件。
