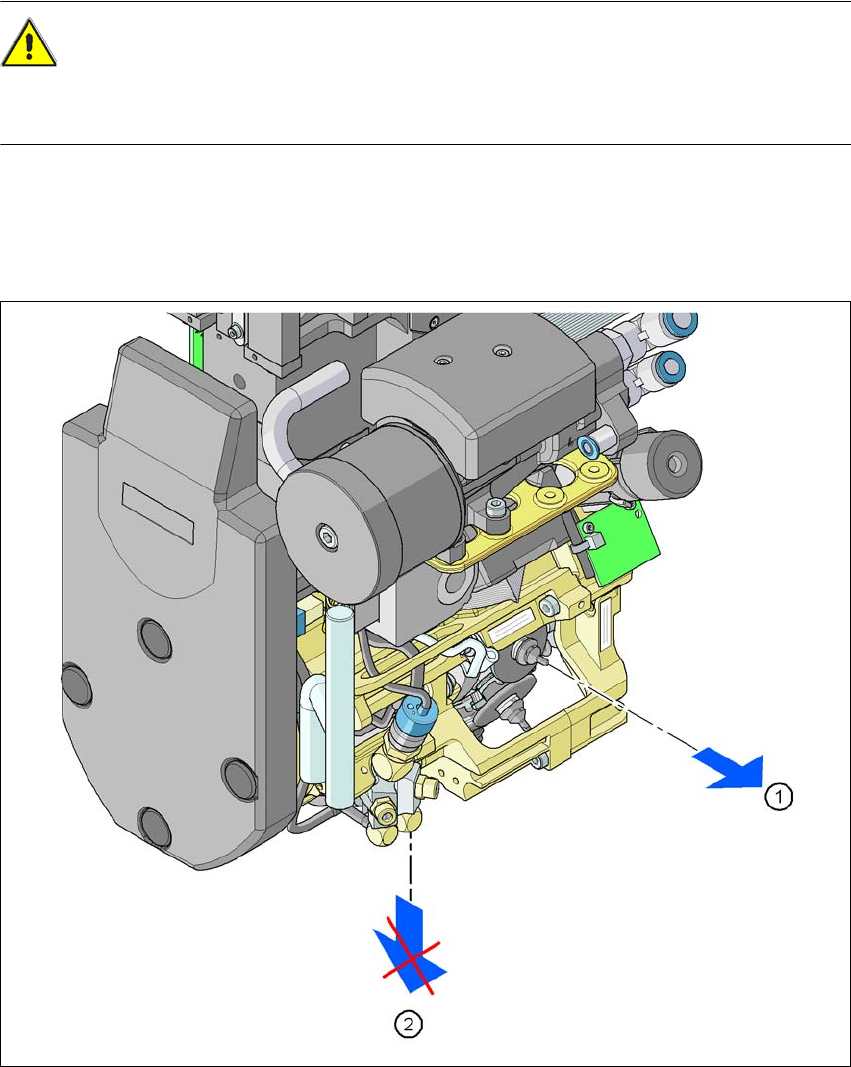

2.5.7 清除收集贴片头上的吸嘴的安全说明
注意
锋利的吸嘴会划伤手指 2
不要
移走拾取 / 贴片位置上的吸嘴 （位置 2）。
手动移走段位器光栅盘中的吸嘴时，按如下步骤进行：
→ 要移走吸嘴的段位器光栅盘移至清除点 （位置 1）。
→ 在此处，移走段位器光栅盘中的吸嘴。
2
图
2.5 - 4
手动更换吸嘴时段位器光栅盘的位置
(1) 移走段位器光栅盘和吸嘴的位置
(2) 拾取和贴片位置
用户手册 SIPLACE D4i 2 安全操作
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 2.5 操作贴片机的安全说明
57

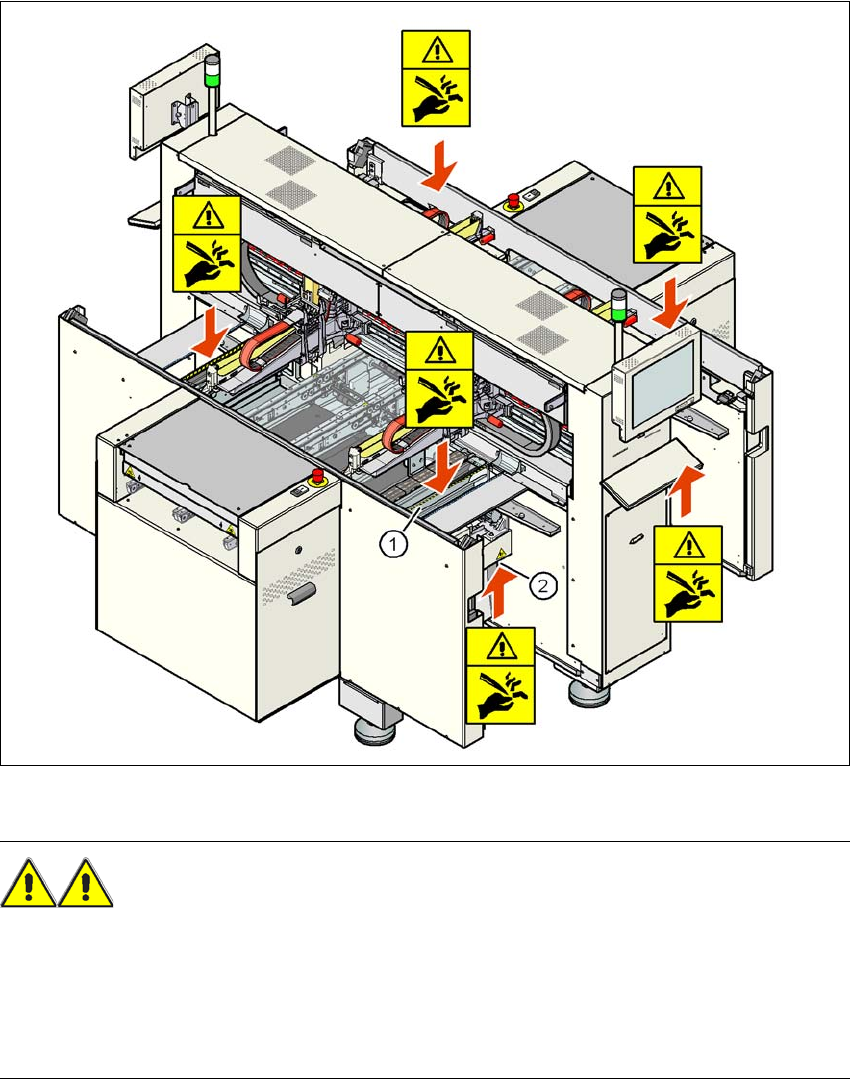

2.5.8 料带切割器的安全说明
2
图
2.5 - 5
料带切割器的安全说明
有切割的危险！ 2
→ 不要将未采取保护措施的手伸到废料带导槽 （位置 1），即使已关闭贴片机亦是如此。
→ 同样，即使已关闭了贴片机，也不要从底部将裸手伸到料带切割器 （位置 2）的喷射口，如
取下废料带。
→ 要取下废料带，首先要关闭贴片机，然后戴上厚厚的防护手套，因为废料带切割器很锋利。
2 安全操作 用户手册 SIPLACE D4i
2.6 安全设备 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
58
2.6 安全设备

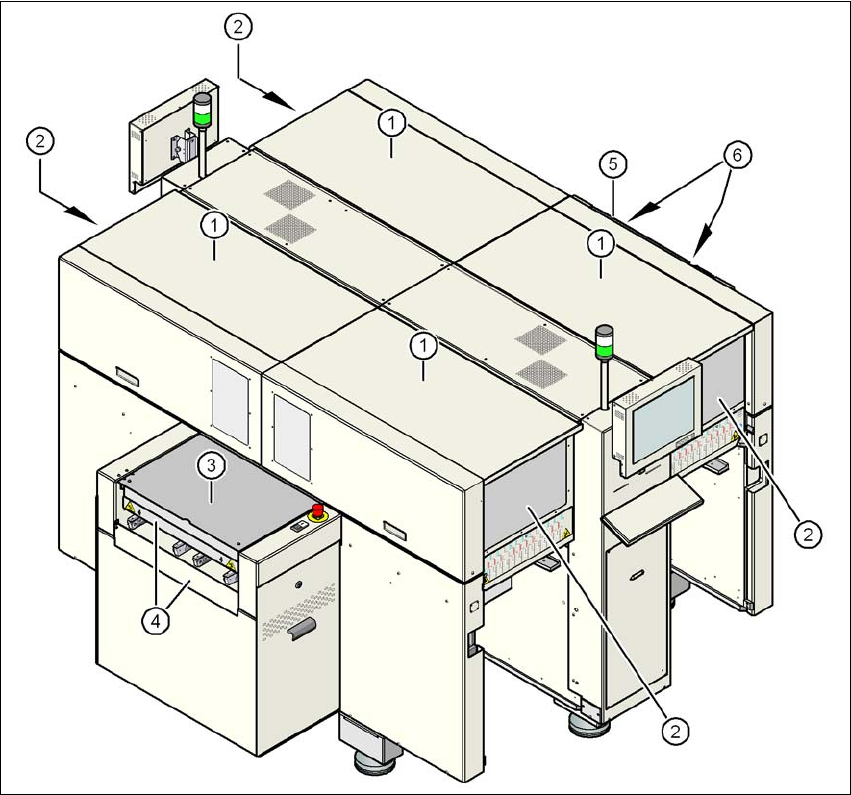

2.6.1 保护罩
2
图
2.6 - 1
保护罩
(1) 保护罩
(2) 安全面板
(3) 盖子位于输入带上
(4) 手动挡板位于输入带上
(5) 盖子位于输出带上
(6) 手动挡板位于输出带上
