2 安全操作 用户手册 SIPLACE D4i
2.6 安全设备 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
58
2.6 安全设备
2.6.1 保护罩
2
图
2.6 - 1
保护罩
(1) 保护罩
(2) 安全面板
(3) 盖子位于输入带上
(4) 手动挡板位于输入带上
(5) 盖子位于输出带上
(6) 手动挡板位于输出带上
用户手册 SIPLACE D4i 2 安全操作
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 2.6 安全设备
59
悬臂的移动范围在四个可向上折起的保护罩之内。侧面防护网可防止从侧面进入贴片机内。 PCB
传送导轨的入口由输入带和输出带上可向上旋转的罩盖以及罩盖上的挡板保护。
功能 2
如果保护罩之一向上旋转，或者 PCB 传送导轨上的盖板之一升起，悬臂轴的主电源将立即断开。
悬臂轴将停止移动，而屏幕上将出现 "Close cover （关闭保护罩） " 的信息。
→ 关闭保护罩并按下任何 Start （启动）按钮，以继续贴片。
2

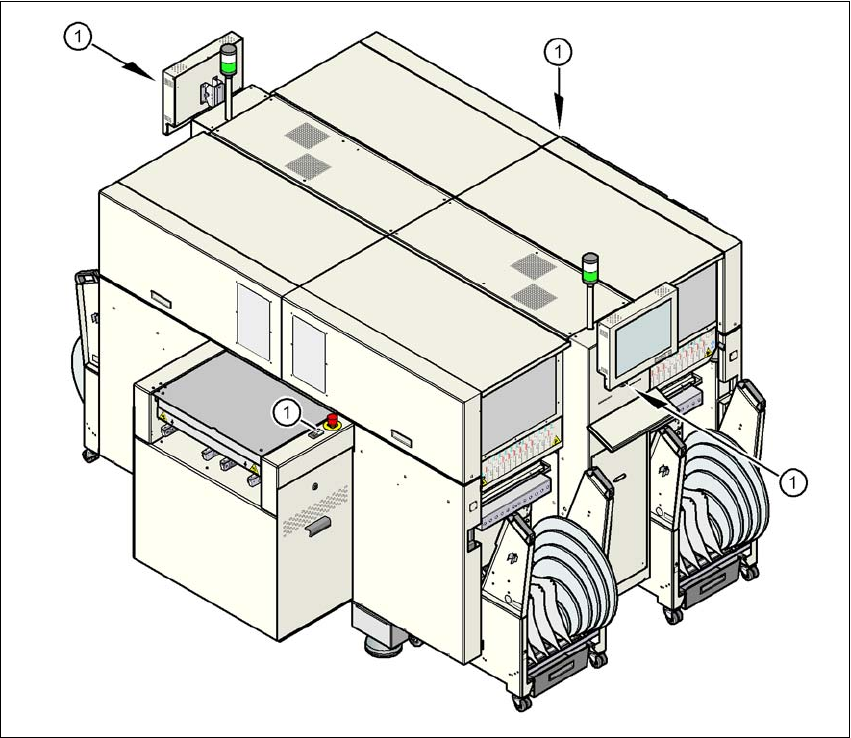

图
2.6 - 2
贴片机上
Start
（启动）按钮 （白色）的位置
(1) 贴片机上的 Start （启动）按钮 （白色）
