用户手册_D4i_SR 605_ZH.pdf - 第81页
用户手册 SIPLACE D4i 2 安全操作 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 2.10 锁定和标记程序 81 图 2.10 - 2 锁定电机接触器 2 – 标记的另 一种方案： 如果贴片机能够锁定，则必须 将其锁定。但也有一些情况 下能量隔离设备无法装锁，在这种 情况下，必须对能量隔离设备 进行标记，以提醒员工该贴 片机已断电以便进行维修。标记必 须十分牢固，置于所有人员均 可见的位置，并且只…
2 安全操作 用户手册 SIPLACE D4i
2.10 锁定和标记程序 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
80
2

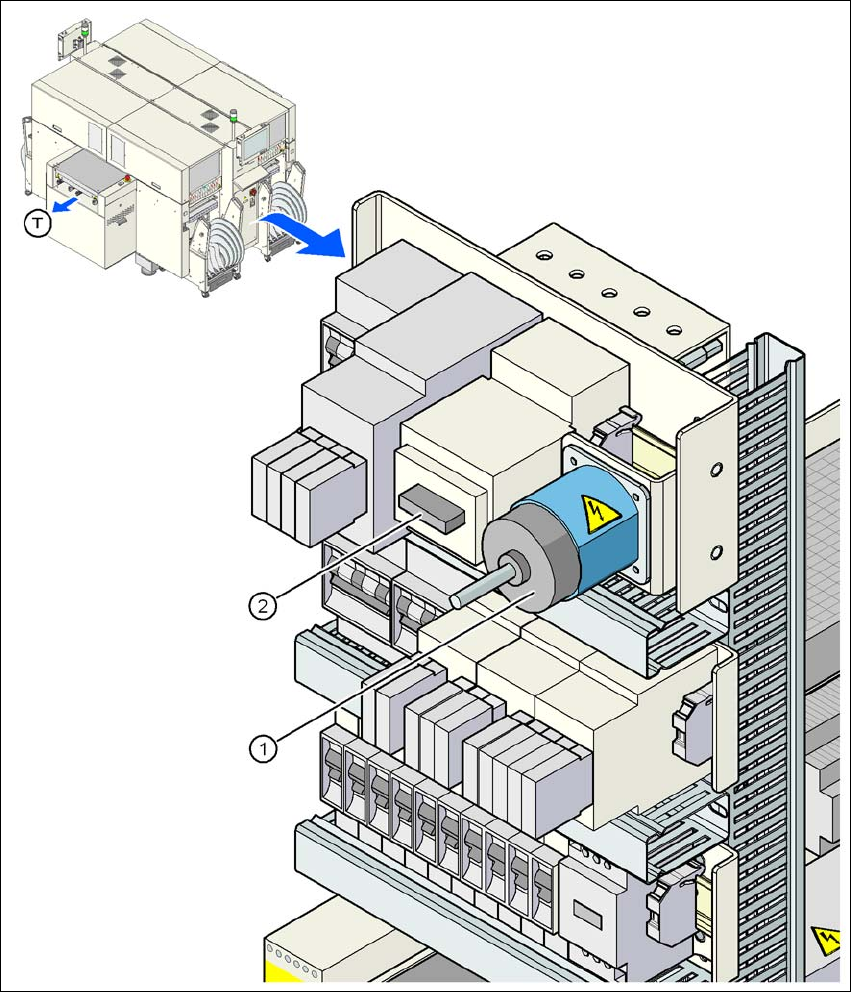

图
2.10 - 1
电机接触器的位置
2
(1) 主电源开关
(2) 电机接触器
(T) PCB 传送方向
用户手册 SIPLACE D4i 2 安全操作
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 2.10 锁定和标记程序
81
图
2.10 - 2
锁定电机接触器
2
– 标记的另一种方案：
如果贴片机能够锁定，则必须将其锁定。但也有一些情况下能量隔离设备无法装锁，在这种
情况下，必须对能量隔离设备进行标记，以提醒员工该贴片机已断电以便进行维修。标记必
须十分牢固，置于所有人员均可见的位置，并且只能由贴标记的人取下。 2
→ 释放存储的能量
压缩空气供给装置中存储的能量或电解电容器中的电能必须用适当的方法释放掉。 2
(A) 逆时针方向转动操纵杆。
(B) 使用改锥将锁紧凸耳从操纵杆处推出来。
(C) 用挂锁紧固操纵杆。
2 安全操作 用户手册 SIPLACE D4i
2.10 锁定和标记程序 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
82
→ 关闭贴片机后，等到电压和压缩空气均已放掉，（见 2.7
和 2.8 节），即可安全工作。
→ 确认锁定。
只需按下 Start （启动）按钮，即可测试是否锁定。
→ 使贴片机恢复工作时必须执行下列步骤。
→ 检查工作区域。授权的员工应当取走所有工具，并重新安装所有挡板。
→ 通知所有有关的员工。
→ 即使取下一把锁或者一个标记，也要在此之前通知该区域内的所有工人：贴片机将重新启
动。
→取下锁/ 标记
→ 每个授权的员工必须取下自己的锁。他们每个人都有自己的锁。
→ 启动贴片机。授权的工人应当注意观察设备的工作状况，以确保维修工作能够正常进行。
2.10.3 测试
维护人员或电工可以在执行锁定程序的同时，给电路短时间供电，对电路进行测试。测试只能在
其他任何人都没有用所测试的设备进行任何其它工作的情况下进行。
极为重要的是，所有的远程启动开关都应贴上 " 切勿操作 " 标签，以防止在测试过程中对设备的
无意操作。
2.10.4 责任和义务
– 维护人员和电工应确保此作业程序得到切实遵守。
– 维护人员和电工的直接管理者有责任指导这些人员执行此操作程序。
– 安全主管有责任在安全委员会、健康服务部门及各个经理和副总裁的协助下，对锁定 / 标记
程序进行管理。
