用户手册_D4i_SR 605_ZH.pdf - 第38页
2 安全操作 用户手册 SIPLACE D4i 2.2 警告标签 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 38 2.2.1.4 警告标签 W206 2 位置 W206 见图 2.2 - 1 ，部件号 03009345-01 （每台贴片机的数量： 1 ） 2.2.1.5 警告标签 W210 2 位置 W210 见图 2.2 - 1 和 2.2 - 2 ，部件号 03009350-01 （每台贴片机的数量：…
用户手册 SIPLACE D4i 2 安全操作
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 2.2 警告标签
37

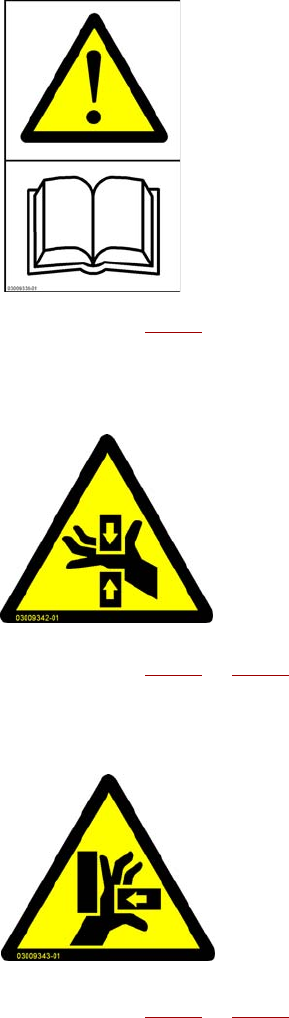

2.2.1.1 警告标签 W201
2
位置 W201 见图 2.2 - 1 （每台贴片机的数量： 1）
2.2.1.2 警告标签 W203
2
位置 W203 见图 2.2 - 1 和 2.2 - 2 （每台贴片机的数量： 4）
2.2.1.3 警告标签 W204
2
位置 W204 见图 2.2 - 1 和 2.2 - 2 （每台贴片机的数量： 8）
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
贴片机的安全操作
贴片机的安全操作完全取决于操作员是否熟悉用户手册
和安全说明，以及是否能有效地学以致用。
2
2
2
有夹手危险！
伸到此处会导致损伤胳膊和手。
贴片机运行时，不要将手伸到贴片机里。
2
2
2
有夹手危险！
伸到此处会导致损伤胳膊和手。
贴片机运行时，不要将手伸到贴片机里。
2 安全操作 用户手册 SIPLACE D4i
2.2 警告标签 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
38

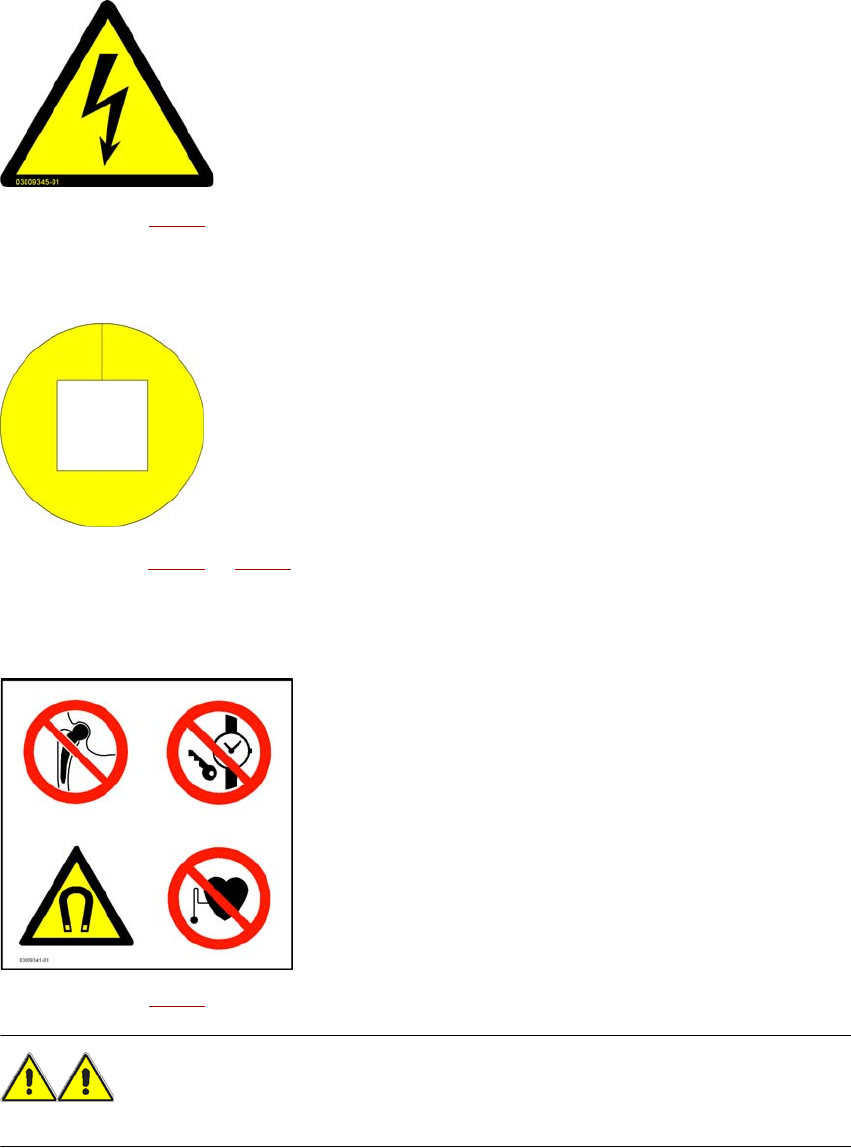

2.2.1.4 警告标签 W206
2
位置 W206 见图 2.2 - 1，部件号 03009345-01 （每台贴片机的数量： 1）
2.2.1.5 警告标签 W210
2
位置 W210 见图 2.2 - 1 和 2.2 - 2，部件号 03009350-01 （每台贴片机的数量： 2）
2.2.2 线性驱动装置的警告标签
2
位置 W202 见图 2.2 - 3，部件号 03009341-01 （每台贴片机的数量： 4）
警告 2
贴片机里有强大永久磁场。
危险电压！
关闭主电源开关时，贴有这样标签的部件仍然带电。
维护贴片机时，切断贴片机的主电源。
NAFTA 区域：有电击或燃烧的危险！
2
2
2
2
2
2
EMERGENCY STOP （急停）按钮上的警告标签
用户手册 SIPLACE D4i 2 安全操作
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 2.2 警告标签
39
危险 2
对于植入有源医疗装置的人有生命危险 （如起博器、胰岛泵、除颤器）。
2
警告
对于植入无源金属装置的人有挤伤危险 （如固定用的金属板、螺钉）。
保护罩打开时，切勿深入贴片机内部或向它的方向弯腰。
切勿携带任何金属物体进入此区域中。

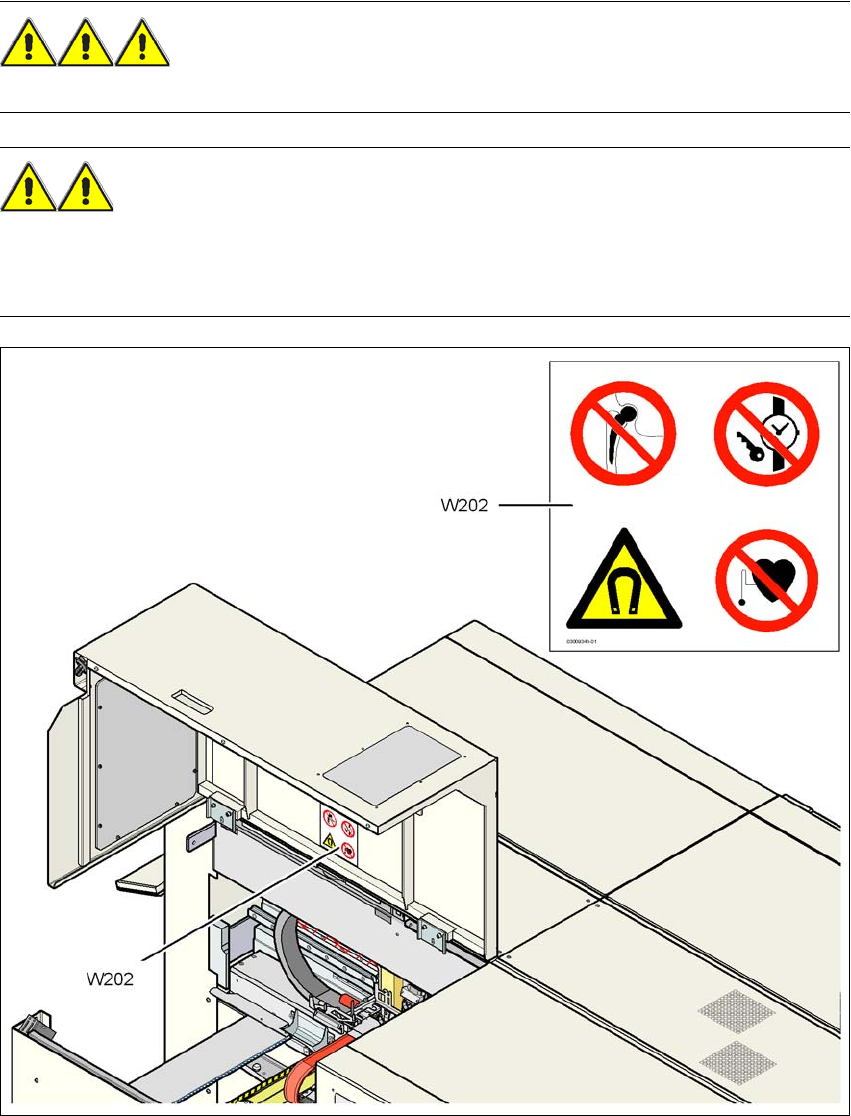

图
2.2 - 3 Y
轴线性马达的警告标签
W202
位置 W202，部件号 03009341-01
