2 安全操作 用户手册 SIPLACE D4i 2.7 贴片机中的剩余电压和放电时间 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 72 2.7 贴片机中的剩余电压和放电时间 按下 EMERGENCY STOP （急停）按钮或关闭贴片系统，悬臂轴的直流 20 0 V 连接 电压和星形 轴的直流 150 V 连接电压将在短时间放电，达到安全的剩余电压。 警告 2 贴片机使用交流 3 x200 V ，交流 3 x…
用户手册 SIPLACE D4i 2 安全操作
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 2.6 安全设备
71
2.6.5 料车区域上的挡板
警告 2
所有料位必须配备供料器组件，以确保操作可靠性。如果供料器组件不足，未分配的料位应安装
手动挡板 （干涉保护组件）。
图
2.6 - 10
料车手动挡板
2

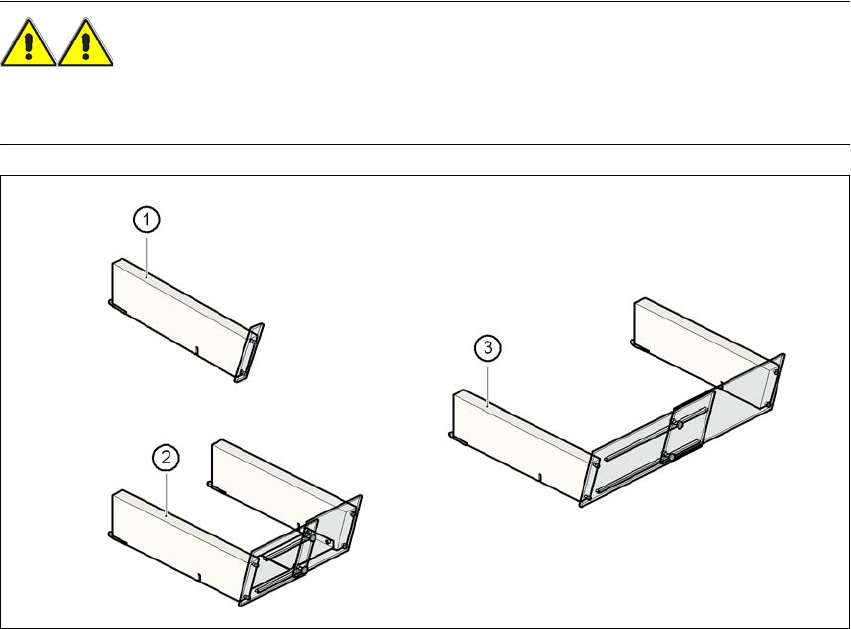

(1) 位置 1 的手动挡板，部件号 00116961-01
(2) 位置 6 - 10 的手动挡板，部件号 00116962-01
(3) 位置 11 - 20 的手动挡板，部件号 00116963-01
2 安全操作 用户手册 SIPLACE D4i
2.7 贴片机中的剩余电压和放电时间 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
72
2.7 贴片机中的剩余电压和放电时间
按下 EMERGENCY STOP （急停）按钮或关闭贴片系统，悬臂轴的直流 200 V 连接电压和星形
轴的直流 150 V 连接电压将在短时间放电，达到安全的剩余电压。
警告 2
贴片机使用交流 3 x200 V，交流 3 x 208 V，交流 3 x 230 V，交流 3x380V，交流 3x400V，
或交流 3x415V ± 5%，50/60 Hz 主电压。这意味着，贴片系统的某些部件带有可能致命的电压
- 即使关闭了主电源开关以后，也是如此。因此，贴片机使用不当会导致死亡或严重的伤害或设
备的重大损坏。
→ 始终遵守适用的事故预防规定和 DIN 规定 （特别是 DIN EN 60 204，第一部分）。
→ 电源单元和轴单元的挡板只能由具有适当资格和接受过培训的人员打开。
2
图
2.7 - 1

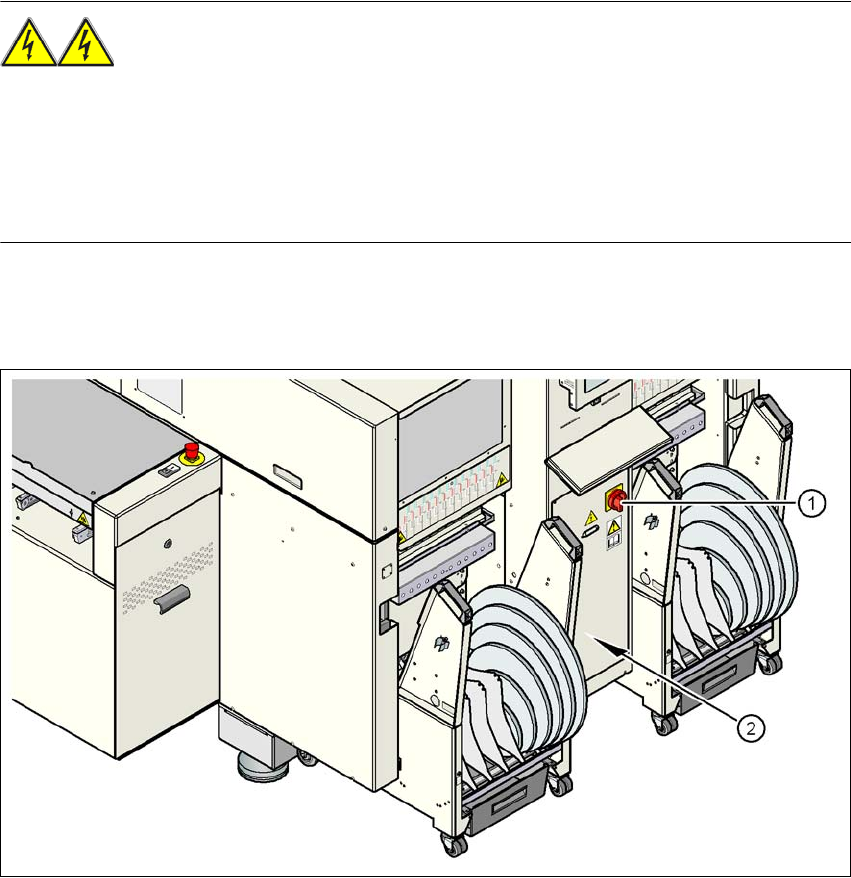

电源单元
(1) 主电源开关
(2) 保护罩后的电源单元
用户手册 SIPLACE D4i 2 安全操作
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 2.7 贴片机中的剩余电压和放电时间
73
图
2.7 - 2

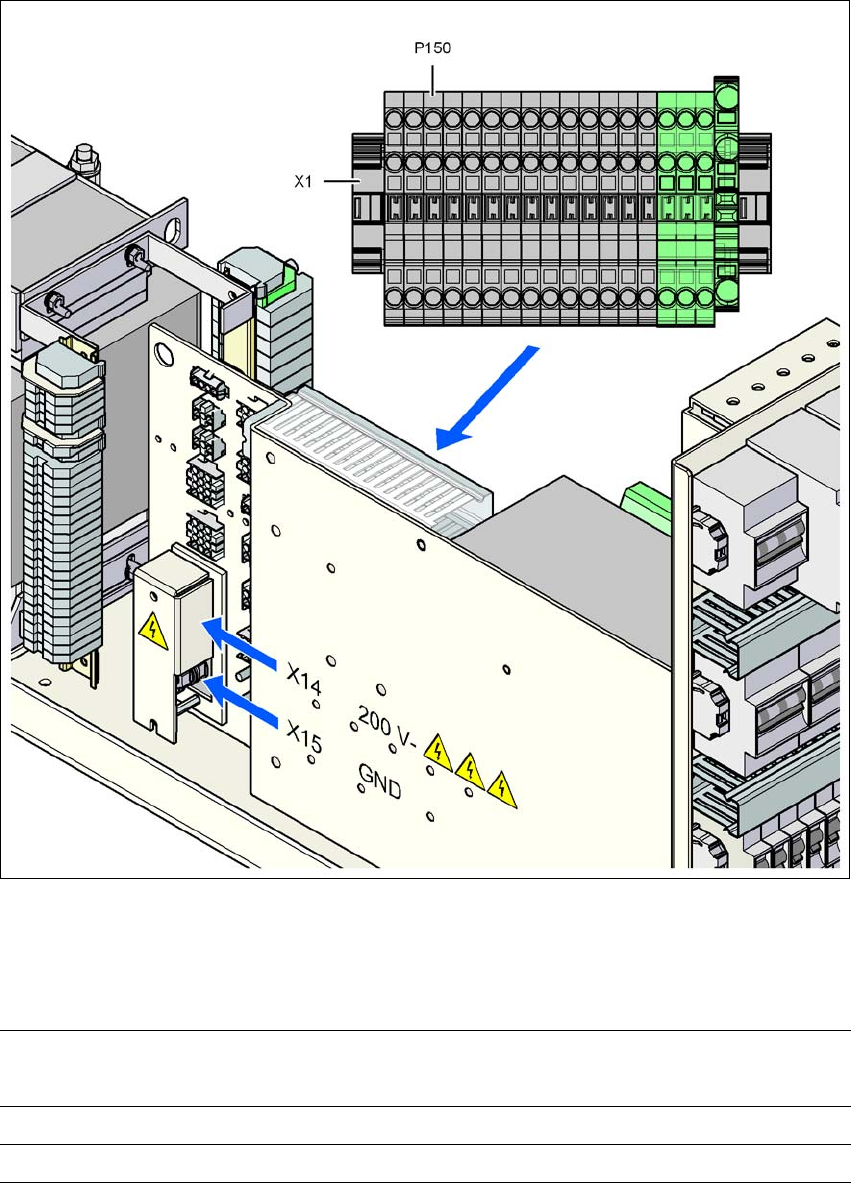

电源单元上的测量点
2
2.7.1 按下 Emergency Stop （急停）按钮后的工作电压、剩余电压和放电时间
2
销 X14 和终端 P150 (X1)
对 X15 的测量 (GND)
正常状态下的
电压
急停后的
剩余电压 放电时间
X14
直流 +200 V < 直流 60 V 4 秒
P150 (X1)
直流 +150 V < 直流 60 V 1 秒
