3 贴片机的技术数据 用户手册 SIPLACE D4i 3.3 尺寸和重量 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 90 3.3 尺寸和重量 3.3.1 技术数据 - 尺寸和重量 长度 包括两个扩展套件 包括一个扩展套件 不包括扩展套件 2380 mm 1960 mm 1540 mm 贴片机主体的宽度 包括料车 包括显示器 包括键盘 2511 mm 2466 mm 2491 mm 贴片机高度 包括指示灯…
用户手册 SIPLACE D4i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.2 额定值
89
3.2.2 压缩空气供给
3
3.2.3 压缩空气规格
3
3.2.4 环境条件
3
3.2.5 适合贴片机包装、运输和存储的环境条件
3
压缩空气压力
p
最小
p
最大
0.55 MPa = 5.5 bar
1.0 MPa = 10 bar
压缩空气连接 半径为 3/4 英寸的内螺纹 （管螺纹）
（带有 1/2 英寸的软管接头）
压缩空气消耗量 （带有
a
4 个料带切割器和
4 个贴片头）
a) 在温度为 20°C、压力为 1013 hPa 的正常大气环境下
950 Nl/min
400 Nl/min （带有真空泵）
（见第 6.12
节，第 239 页）
工作压力
0.48 MPa (4.8 bar)
微粒尺寸
0.1 µm
微粒密度
0.1 mg/m³
最大含油量 （1 级） 微粒密度 0.01 mg/m³
压力露点 （4 级） 露点 + 3°C
温度范围 15°C 至 35°C
相对空气湿度 温度为 20°C 时，介于 30% 与 90% 之间
环境压力 >750 mbar （符合平均海拔高度 2,500 m）
温度范围 -25°C 至 55°C
相对空气湿度 高达 95%
环境压力 最高 3000 m （无需均压处理）
3 贴片机的技术数据 用户手册 SIPLACE D4i
3.3 尺寸和重量 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
90
3.3 尺寸和重量
3.3.1 技术数据 - 尺寸和重量
长度
包括两个扩展套件
包括一个扩展套件
不包括扩展套件
2380 mm
1960 mm
1540 mm
贴片机主体的宽度
包括料车
包括显示器
包括键盘
2511 mm
2466 mm
2491 mm
贴片机高度
包括指示灯
包括可向上折叠的保护罩
最大 1813 mm
1845 mm（PCB 传送导轨高度：830 mm）
1915 mm（PCB 传送导轨高度：900 mm）
1945 mm（PCB 传送导轨高度：930 mm）
1968 mm（PCB 传送导轨高度：950 mm）
贴片机底部间隙 110 mm （PCB 传送导轨高度：830 mm）
180 mm （PCB 传送导轨高度：900 mm）
210 mm （PCB 传送导轨高度：930 mm）
233 mm （PCB 传送导轨高度：950 mm）
重量
贴片机主体
贴片机主体带四个料车
完全配置有供料器组件
2984 kg
3280 kg
3392 kg
占地面积
5.93 m²
单位面积的载荷
a
a) 计算单位面积上的负荷时，包括贴片机每一侧附加的 0.5 m 的工作场地。更多数据可按要求获得。
5.66 kN/m²
贴片机支脚数量
6
最大噪音辐射
74 dB (A)
室内温度 15°C 至 35°C
空气湿度 30 至 75% （但是平均不超过 45%，以防
止贴片机冷凝）。
用户手册 SIPLACE D4i 3 贴片机的技术数据
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 3.3 尺寸和重量
91
3.3.2 贴片机的尺寸
3
3

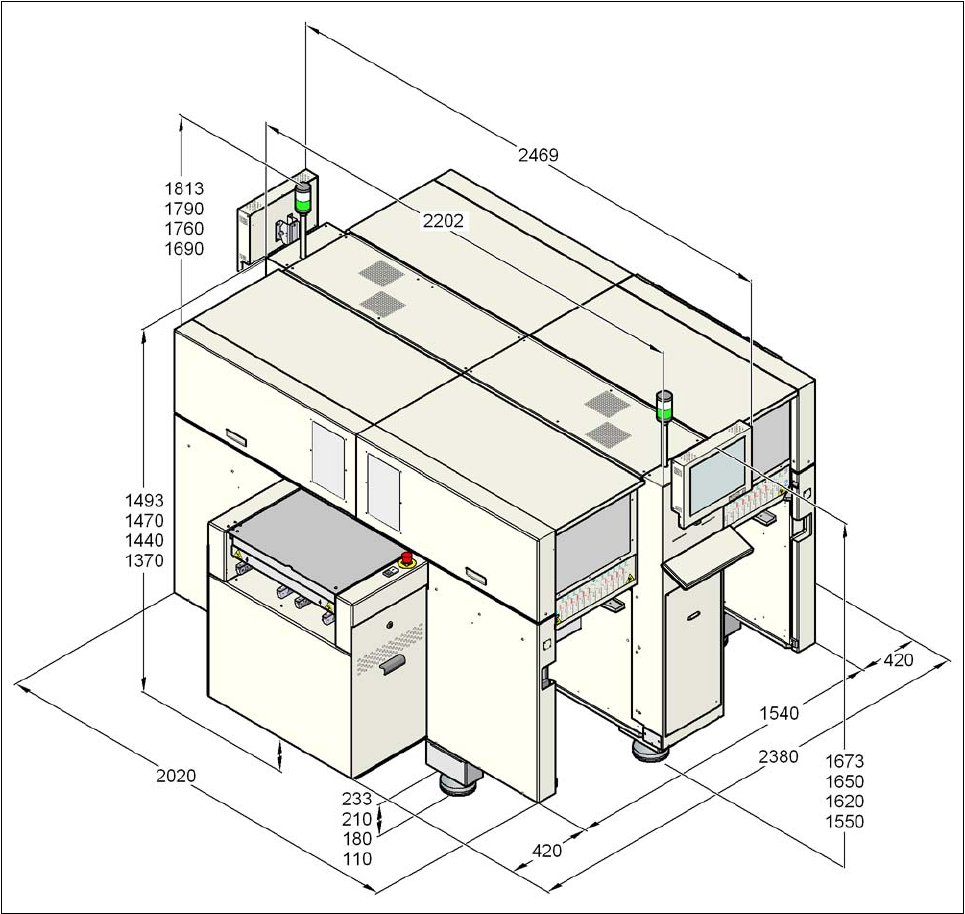

图
3.3 - 1
贴片机 （贴片机主体）的尺寸 （毫米）
