用户手册 SIPLACE D4i 5 操作员的任务 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 5.6 安装供料器组件 203 5.6 安装供料器组件 5 图 5.6 - 1 元件料台上有 12 用于放置 S 供料器组件的位置 (1) S 供料器组件 (2) 对中销 (3) 对中球 (4) 元件料台 (5) S 供料器组件连接电缆
5 操作员的任务 用户手册 SIPLACE D4i
5.5 进行全面检查 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
202
5.5.5 使用大料盘芯轴
→ 使用大料盘时，将芯轴插入到分隔板。
请注意 5
如果料盘直径超过 15 英寸 (381 mm)，我们建议使用芯轴。这可以保证供料器组件能够可靠运
行。
5

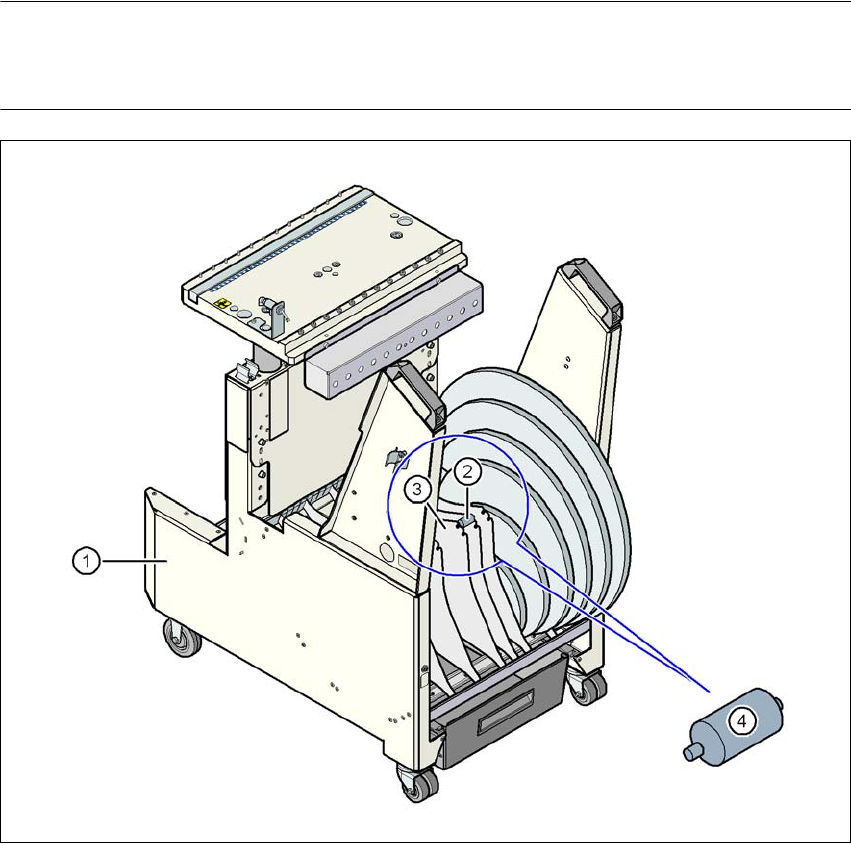

图
5.5 - 3
插入大料盘芯轴
5
(1) 料车
(2) 芯轴的位置
(3) 分隔板
(4) 芯轴 （放大）
用户手册 SIPLACE D4i 5 操作员的任务
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 5.6 安装供料器组件
203
5.6 安装供料器组件
5
图
5.6 - 1
元件料台上有
12
用于放置
S
供料器组件的位置
(1) S 供料器组件
(2) 对中销
(3) 对中球
(4) 元件料台
(5) S 供料器组件连接电缆
5 操作员的任务 用户手册 SIPLACE D4i
5.6 安装供料器组件 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
204
5.6.1 准备安装元件料台和 S 供料器组件
→ 清洗供料器组件的接触表面。
→ 清洗元件料台的接触表面。
→ 用带适合吸嘴的吸尘器或毛刷清除元件料台上的松散元件。
→ 使用螺钉起子拆除紧固的元件。
注意 5
避免用手指从元件料台上取下元件。因为细小的金属碎片也可能会对您造成伤害。
5.6.2 插入 S 供料器组件
→ 首先将供料器组件 （图 5.6 - 1 中的 1，第 203 页）的前部 （即带槽支脚的侧面）插入到元
件料台 （图 5.6 - 1
中的 4，第 203 页），以便元件料台上的对中销 （图 5.6 - 1 中的 2，第
203 页）滑到供料器组件支脚的槽中。
→ 然后，降低供料器组件的后部，直至对中球 （图 5.6 - 1
中的 3，第 203 页）进入供料器组件
的孔里，看不见为止。
→ 确保供料器组件在元件料台上的位置与其宽度相适应 （见图 5.6 - 2
，第 203 页）。
→ 用手指敲击供料器组件的侧面，检查供料器组件是否已牢固就位在元件料台上。应该不能移
动。
→ 将供料器组件插头 （图 5.6 - 1
中的 5，第 205 页）插在其所在位置底部的插座中。插头上的
红点必须对准插座上的红点。
请注意 5
由于供料器组件通过此插座接收控制脉冲，所以连接供料器组件时，要确保连接到正确插座
上。如果没有连接到正确的插座上，供料器组件无法正确工作。使用的供料器组件用户手册
将对插头和对应的插座情况进行详细说明。
