用户手册 SIPLACE D4i 5 操作员的任务
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 5.5 进行全面检查
199
5.5 进行全面检查
5.5.1 检查 S 供料器组件
→ 确保料带正确放置在 S 供料器组件的弹簧上。
5
图
5.5 - 1
将料带放在
S
供料器组件的弹簧上
→检查 S 供料器组件的料带封带清除器是否已满。
如果已满，拉出封带，并用剪刀将其剪断。
请注意
撕下封带而不是将其剪断可能导致料带清除装置出现问题。
为此， 3 x 8 mm 的供料器组件用集成的切割器安装。该切割器在盖板下部供料器组件末端的
料带封带清除器中。 5
→ 检查确保供料器组件 (24/32 mm) 上的拾取窗口刚好与元件尺寸相符。
→ 检查料带导槽是否插入组合供料器组件 (24 mm / 32 mm)。
5 操作员的任务 用户手册 SIPLACE D4i
5.5 进行全面检查 源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版
200
5.5.2 在适宜的时间接合料带
请注意：
尽早接合料带不要使供料器组件中的元件用完。否则停机时间将会延长。
但是，不要过早地接合料带。这是因为如果接合后将旧料带末端与新料盘缠在一起，则容纳
新料带的料盘缠得过多，料带就会从料盘上滑落，缠结在一起。这又会导致拾取错误并延长
停机时间。 5
5.5.3 检查 PCB 顶针
→ 检查升降台上的磁性 PCB 顶针的位置：
– 确保 PCB 顶针不与 PCB 底部元件发生碰撞。
– 此外，确保 PCB 顶针不与 PCB 传送导轨面板发生碰撞。
– 只使用 PCB 顶针，如第 6.7
节中所述，第 233 页。
5.5.4 插入料带容器中的分隔板
→ 分隔板有不同的边，可以用两种方式插入料带容器内。如果使用芯轴，则分隔板内芯轴的凹
槽朝上 （见图 5.5 - 2
中的 6，第 201 页）。如果不使用芯轴，则分隔板的圆边朝上 （见图
5.5 - 2
中的 5，第 201 页）。
→按图5.5 - 2
，第 201 页所示，插入分隔板。记住，料带容器的最小分区数为 2x 分区。这将
有助于避免贴片错误。
→ 检查分隔板是否啮合在三个导轨的同一位置上。否则，分隔板会偏移或弯曲。
用户手册 SIPLACE D4i 5 操作员的任务
源自软件版本 SR.605.03 SP2 2012 年 10 月 中文版 5.5 进行全面检查
201
5

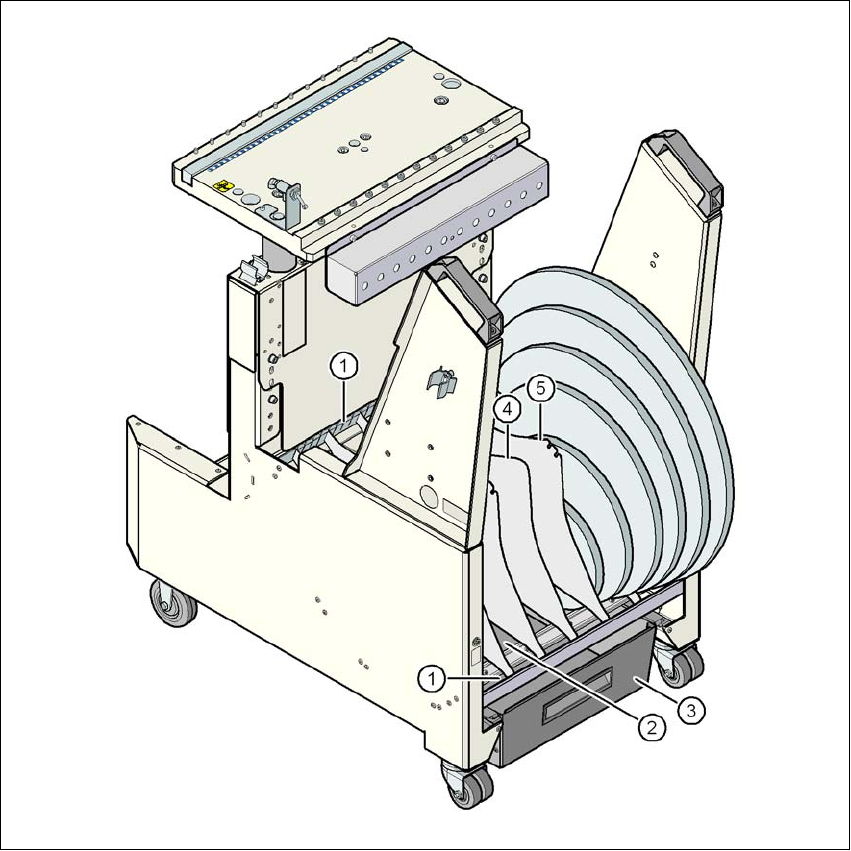

图
5.5 - 2
料带容器中的分隔板
(1) 分隔板的导轨
(2) 料带容器
(3) 废料带容器
(4) 未使用芯轴时分隔板的位置
(5) 使用芯轴时分隔板的位置
