用户手册 SIPLACE D4i 2 安全操作源自软件版本 SR.605.03 SP2 2012 年 10 月中文版 2.1 安全说明 33 图 2.1 - 1 线性驱动装置永磁铁的位置 (1) Y 轴线性马达的永磁铁 2 请在使用永磁铁时注意下列事项： → 对于植入有源医疗装置（心脏起搏器）或其他铁磁假肢的人，明确规定不得使用或靠近这些装置。始终与线性马达保持一个安全的距离。 → 强大的磁铁吸引力意味着，操作人员在快速…

2 安全操作用户手册 SIPLACE D4i

2.1 安全说明源自软件版本 SR.605.03 SP2 2012 年 10 月中文版

2.1.4 激光装置的安全说明

如果出现以下情况，则不得操作被视为激光装置类的元件

– 装置严重受损，或

– 在这种机械或电子部件上进行的任何工作。

即使是统计损坏或丢失的油漆封上的激光元件（例如，盖板、固定器、调节电位器）上的

螺钉数。

– 只有 ASM Assembly Systems GmbH & Co. KG 的维护工程师或者贴片机所有者的维护工程

师（已接受 ASM Assembly Systems 的培训）才能更换激光元件。

– 只能在 ASM Assembly Systems GmbH & Co. KG 工厂修理激光装置。

2.1.5 永磁铁的安全说明

Y 轴线性马达使用强大的永磁铁。

有生命危险

贴片机内侧有强大永久磁场 2

如果保护罩打开时，对于植入有源或无源医疗装置（如起博器、心脏除颤器、胰岛素泵等）的人

而言，使用该机器可能会存在一定的危险性。

警告

有挤压危险 2

对于植入无源金属装置的人有挤伤危险（如固定用的金属板、螺钉）。

→ 切勿在保护罩处于开启状态时将手伸入贴片机中，而且不要弯曲打开的贴片机。

→ 切勿携带任何金属物体进入危险区域中。

注意强磁场 2

强磁场有破坏数据介质、支票或信用卡数据的危险。

用户手册 SIPLACE D4i 2 安全操作

源自软件版本 SR.605.03 SP2 2012 年 10 月中文版 2.1 安全说明

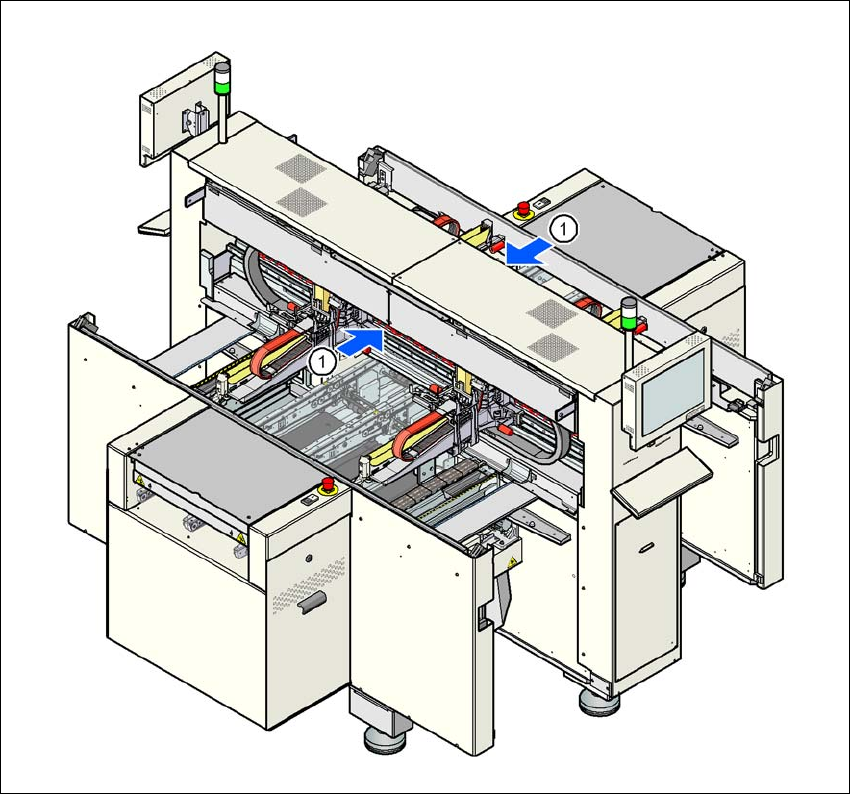

图

2.1 - 1

线性驱动装置永磁铁的位置

(1) Y 轴线性马达的永磁铁

请在使用永磁铁时注意下列事项：

→ 对于植入有源医疗装置（心脏起搏器）或其他铁磁假肢的人，明确规定不得使用或靠近这些

装置。始终与线性马达保持一个安全的距离。

→ 强大的磁铁吸引力意味着，操作人员在快速靠近磁轨和移动的主要部件时需要特别的小心。

切勿将重量或体积较大的铁制或钢制物体手动地移近磁轨。由于磁铁吸引力是无法看见的，

因此，其对磁轨附近区域的影响往往会被人低估。磁铁吸引力可能突然地出现，甚至可能在

与磁轨大小相近的铁磁体（钢铁材质）附近区域，高达数千牛顿。

→ 在操作磁轨时，往往要穿上或戴上适用的工作防护装备（例如，手套和安全鞋等）。

→ 在更换磁轨时，只有接受过相应培训的 ASM AS 工程师可以执行组装工作以及其他任务。

2 安全操作用户手册 SIPLACE D4i

2.1 安全说明源自软件版本 SR.605.03 SP2 2012 年 10 月中文版

→ 在紧急情况下，通常至少要有两个垫块（约 10° - 15°）（由固态非磁性物质（如铝）和非

磁性锤（约 2 千克至 3 千克）制成）可用。在紧急情况下，将需要使用这些工具分离被磁力

粘附到磁轨上的部件，并且可能松开夹在这两者之间的身体部位（手指、手和脚）。切勿将

铁芯马达的线圈组件直接放置到磁轨上。

→ 强大的磁场可能会损失或摧毁电子装置和测量仪器。切勿将含有磁性元件的装置靠近计算

机、显示器或磁性数据介质（例如，硬盘、信用卡、音频或视频磁带等）放置。

→ 在各个磁轨之间或磁轨与其他磁带面之间，至少要保持 45 厘米的间距。
