PanaCIM-EE 2016.1020
- 3 -
3.
产品规格

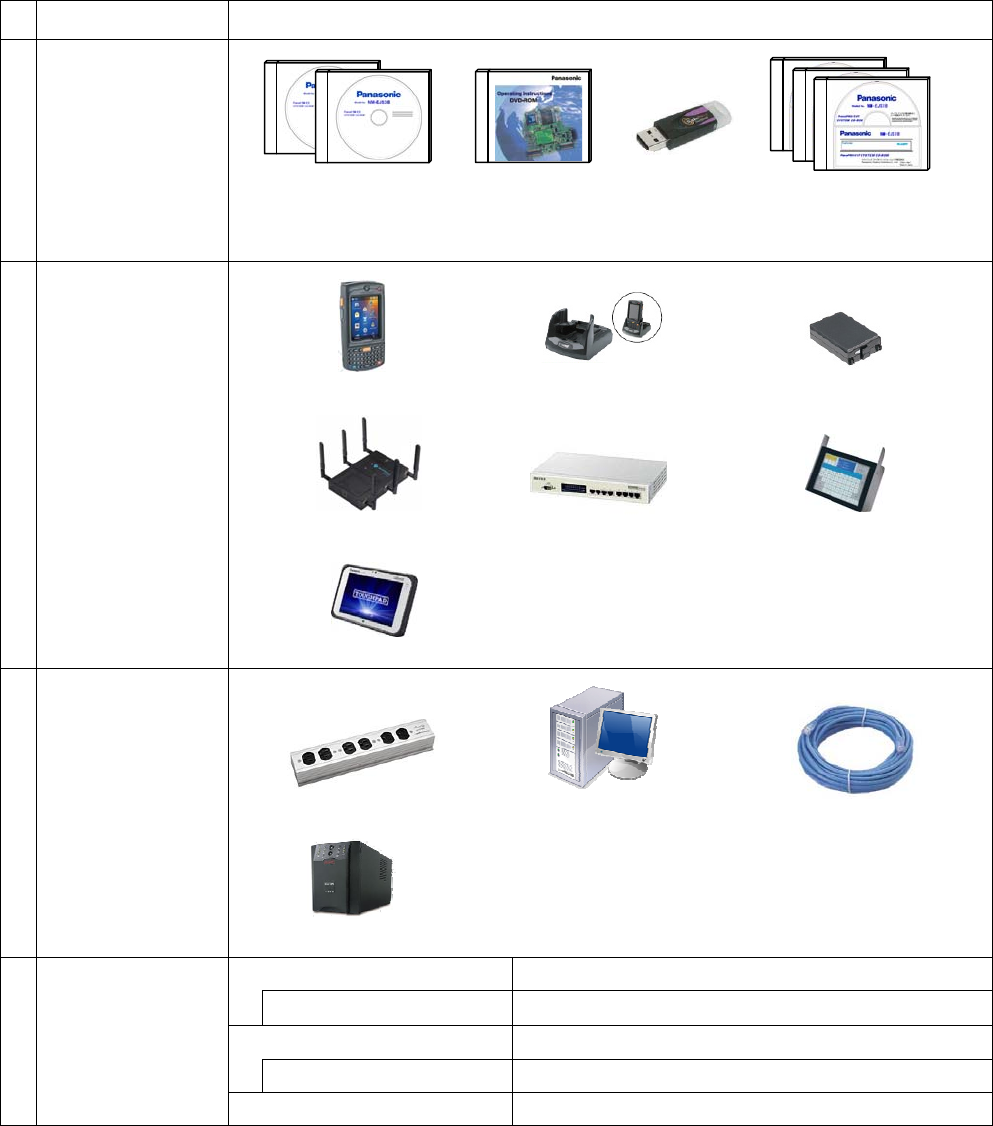

3.1
构成机器
项 目
内
容
1 PanaCIM-EE
软件
※
使用说明书
(
装订版
)
是选购件。
2
无线扫描器
及相关设备
※由销售公司或者代理
店或者客户准备。
3
电脑、供给电源
※由销售公司或者代理
店或者客户准备。
4
设备侧选购件
※请在各设备的选购件
进行选择。
NPM X/ NPM / AM
系列主体
PanaCIM-EE
对应
(
许可证
)
支援站
※
7
支援站箱
(
附属有线扫描器
※
8
)
CM
系列主体
PanaPRO/CVT
对应单元
: MC70/ MC75
用
※
9
整体交换台车准备装置
※
7
PanaPRO/CVT
对应单元
: MC70/ MC75
用
※
9
锡膏印刷机主体
PanaCIM-EE
对应
(
许可证
)
安装磁盘
(
Windows & Linux 用
)
使用说明书
(DVD-ROM
※
)
USB tag
许可证磁盘
(随选择模块不同，数量有异)
LAN 电缆
※5
UPS(无停电电源装置)
※6
无线扫描器
※1
座充
※2
预备蓄电池
接入点
※3
PanaCIM-EE 用
电脑/ 服务器
HUB
※4
LMNC
电源电缆、插座
Android 平板电脑
PanaCIM-EE 2016.1020
- 4 -
※
1
无线扫描器请指定
MC55
。
※
2
是座充主体、
AC
接合器、电源电缆、通信电缆的套组。
※
3
是接入点主体、天线
×3
根、
Power Injector
、电源电缆、使用说明书
(DVD)
的套组。
初期设定时，需要
RS-232C
交叉电缆
(D-sub9Pin
两端都是雌形连接头
)
。
※
4 1000 BASE-T
对应并且需要
5
系统以上。
※
5 PanaCIM-EE
用电脑
-HUB
之间、
接入点
-HUB
之间、
Power Injector –
接入点之间、
PT200-HUB
之间、
整体交换台车准备单元
-HUB
之间、
(
设备
HUB
之间
)
需要配线。规格是范畴
5
以上。
※
6
请咨询所选择的服务器的提供厂家后，进行恰当的机器选择。
※
7
需要进行离线准备。
※
8
物料核查时使用无线扫描器
(MC55)
。
※
9
请在设备主体的选购件规格「
PanaPRO/CVT
对应单元」选择「
MC70/ 75
用」。
追加无线扫描器的「座充放置台」和「供给电源」。
(
整体交换台车准备单元只有「座充放置台」。
)
PanaCIM-EE 2016.1020
- 5 -
3.2
系统构成
■ 系统机器构成
构成要素
OS/ 数据库 作 用
限制事项
PanaCIM
应用程式服务器
※4
Windows Server
®
2008 R2
(64 bit 版)
※2, 3
Windows Server
®
2012 R2
(64 bit 版)
※2, 3
Microsoft
®
SQL Server
®
2008 R2
Standard/ Enterprise Edition
(32 bit/ 64 bit 版)
※2, 3
Microsoft
®
SQL Server
®
2012
Standard/ Enterprise Edition
(32 bit/ 64 bit 版)
※2, 3
・ 应用主机
・ 门户网站的提供
(Web
服务器
)
・ 许可证管理
・ 数据管理
(
数据库
)
・ 推荐最小构成
RAID 1
・ 需要
Internet Explorer® 11
。
※请使用
IE8
的互换表示功能。
PanaCIM
控制装置服务器
※4
Red Hat Enterprise Linux
5.2/ 5.4/ 5.7/ 6.5 Server
(32 bit 版)
※3
・ 控制生产线构成或各种设定以及所有的
PanaCIM
应用软
件的数据
/
事件类的服务器
・ 推荐最小构成
RAID 1
・ 最多
100
基台为止，只限
PanaCIM
控制装置服务器可以控制
PanaCIM
维护服务器
※4
Windows Server
®
2012 R2
(64 bit 版)
※2, 3
Microsoft
®
SQL Server
®
2012
Standard/ Enterprise Edition
(32 bit/ 64 bit
版
)
※
2, 3
・资产状况的信息管理
(
数据库
)
・用于
Android
平板电脑的
Web
服务器
・维护单元通信接口
・推荐最小构成
RAID 1
・ 需要
Internet Explorer® 11
。
PT 链接
Windows
®
7 Professional
(32 bit/ 64 bit 版)
Windows
®
8.1 Professional
(64 bit 版)
Windows
®
10 Pro
(64 bit 版)
・ 与
PT200
进行数据通信
・ 每一台
PT200
需要
1
台
Web 客户端
(报告参阅用 PC)
Windows
®
7 Professional
(32 bit/ 64 bit 版)
Windows
®
8.1 Professional
(64 bit 版)
・ 进入
PanaCIM
应用服务器，进行图表
/
报告的显示
・ 进入
PanaCIM
维护服务器，进行图表
/
报告的显示
・ 无需重新购买。能够进入
PanaCIM
应用服务器的电脑即可对应。
(
应答速度等根据客户的网络环境有异
)
・ 从
PanaCIM
应用服务器参阅报告时，不需要。
・ 需要
Internet Explorer
®
11
。
※请使用
IE8
的互换表示功能。
PanaCIM
生产监控客户端
Windows
®
7 Professional
(32 bit/ 64 bit 版)
Windows
®
8.1 Professional
(64 bit 版)
・ 为了监控生产而进行数据通信
・
1
条生产线有
7
个基台以上，并且是
4
条生产线以上的设备构成时需要
※
1
LMNC
※1
―
・ 与安装条形码阅读器的通信
・ 基板条形码的校对
・ 实装机的基板传入控制
・ 可追溯性、产品的转换和控制时需要
(
只限
CM/ SP
系设备
)
