PanaCIM规格说明书.pdf - 第12页
PanaCIM-EE 2016.1020 - 6 - 构成要素 OS/ 数据库 作 用 限制事项 原配条形码阅读器 ※ 1 ― ・ 读取基板传入时的条形码 ・ 可 追溯性、产品的转换和控制时需要 接入点 ※ 1 ― ・ PanaCIM 控制装置服务器和扫描器之间的无线通信 ・ 物 料核查、物料控制、生产监控和调度时 需要 无线扫描器 ※ 1 ― ・ 物料核查、物料控制时的条形码读取 ・ 生产监控和调度时的错误、缺料等事件显示 ・ 物 料…
PanaCIM-EE 2016.1020
- 5 -
3.2
系统构成
■ 系统机器构成
构成要素
OS/ 数据库 作 用
限制事项
PanaCIM
应用程式服务器
※4
Windows Server
®
2008 R2
(64 bit 版)
※2, 3
Windows Server
®
2012 R2
(64 bit 版)
※2, 3
Microsoft
®
SQL Server
®
2008 R2
Standard/ Enterprise Edition
(32 bit/ 64 bit 版)
※2, 3
Microsoft
®
SQL Server
®
2012
Standard/ Enterprise Edition
(32 bit/ 64 bit 版)
※2, 3
・ 应用主机
・ 门户网站的提供
(Web
服务器
)
・ 许可证管理
・ 数据管理
(
数据库
)
・ 推荐最小构成
RAID 1
・ 需要
Internet Explorer® 11
。
※请使用
IE8
的互换表示功能。
PanaCIM
控制装置服务器
※4
Red Hat Enterprise Linux
5.2/ 5.4/ 5.7/ 6.5 Server
(32 bit 版)
※3
・ 控制生产线构成或各种设定以及所有的
PanaCIM
应用软
件的数据
/
事件类的服务器
・ 推荐最小构成
RAID 1
・ 最多
100
基台为止，只限
PanaCIM
控制装置服务器可以控制
PanaCIM
维护服务器
※4
Windows Server
®
2012 R2
(64 bit 版)
※2, 3
Microsoft
®
SQL Server
®
2012
Standard/ Enterprise Edition
(32 bit/ 64 bit
版
)
※
2, 3
・资产状况的信息管理
(
数据库
)
・用于
Android
平板电脑的
Web
服务器
・维护单元通信接口
・推荐最小构成
RAID 1
・ 需要
Internet Explorer® 11
。
PT 链接
Windows
®
7 Professional
(32 bit/ 64 bit 版)
Windows
®
8.1 Professional
(64 bit 版)
Windows
®
10 Pro
(64 bit 版)
・ 与
PT200
进行数据通信
・ 每一台
PT200
需要
1
台
Web 客户端
(报告参阅用 PC)
Windows
®
7 Professional
(32 bit/ 64 bit 版)
Windows
®
8.1 Professional
(64 bit 版)
・ 进入
PanaCIM
应用服务器，进行图表
/
报告的显示
・ 进入
PanaCIM
维护服务器，进行图表
/
报告的显示
・ 无需重新购买。能够进入
PanaCIM
应用服务器的电脑即可对应。
(
应答速度等根据客户的网络环境有异
)
・ 从
PanaCIM
应用服务器参阅报告时，不需要。
・ 需要
Internet Explorer
®
11
。
※请使用
IE8
的互换表示功能。
PanaCIM
生产监控客户端
Windows
®
7 Professional
(32 bit/ 64 bit 版)
Windows
®
8.1 Professional
(64 bit 版)
・ 为了监控生产而进行数据通信
・
1
条生产线有
7
个基台以上，并且是
4
条生产线以上的设备构成时需要
※
1
LMNC
※1
―
・ 与安装条形码阅读器的通信
・ 基板条形码的校对
・ 实装机的基板传入控制
・ 可追溯性、产品的转换和控制时需要
(
只限
CM/ SP
系设备
)
PanaCIM-EE 2016.1020
- 6 -
构成要素
OS/ 数据库 作 用
限制事项
原配条形码阅读器
※1
―
・ 读取基板传入时的条形码
・ 可追溯性、产品的转换和控制时需要
接入点
※1
―
・
PanaCIM
控制装置服务器和扫描器之间的无线通信
・ 物料核查、物料控制、生产监控和调度时需要
无线扫描器
※1
―
・ 物料核查、物料控制时的条形码读取
・ 生产监控和调度时的错误、缺料等事件显示
・ 物料核查、物料控制、生产监控和调度时需要
Android 平板电脑
※1
Android
TM
6.0
・ 进行维护检查项目的显示
・
进行备用部件的信息显示
・需要使用
Google Chrome
TM
浏览器。
※
1
・
Android
平板电脑以及
Google Chrome
TM
是维护模块所需要的。
※1 是根据所使用的模块(功能)，根据客户需要而准备的器材。
所需数量根据设备构成有异，详细情况请咨询。
※2 Windows Server
®
和 Microsoft
®
SQL Server
®
，需要服务器自身的使用许可，以及进入服务器的许可。
请咨询 Microsoft
®
或者销售代理店后，根据连接机器请准备所需要的许可证。
另外，请统一为 32bit 版或者 64bit 版的任一个版本。
※3 关于所准备的 OS/数据库等软件，如果不易获取以上对应版本，请在确认有下载权利之后，从各厂家获得该软件。
※4 是 1 个服务器的构成时，可以使 PanaCIM 应用程序服务器、PanaCIM 控制器服务器、PanaCIM 维护服务器在 1 个服务器上运行。
PanaCIM-EE 2016.1020
- 7 -

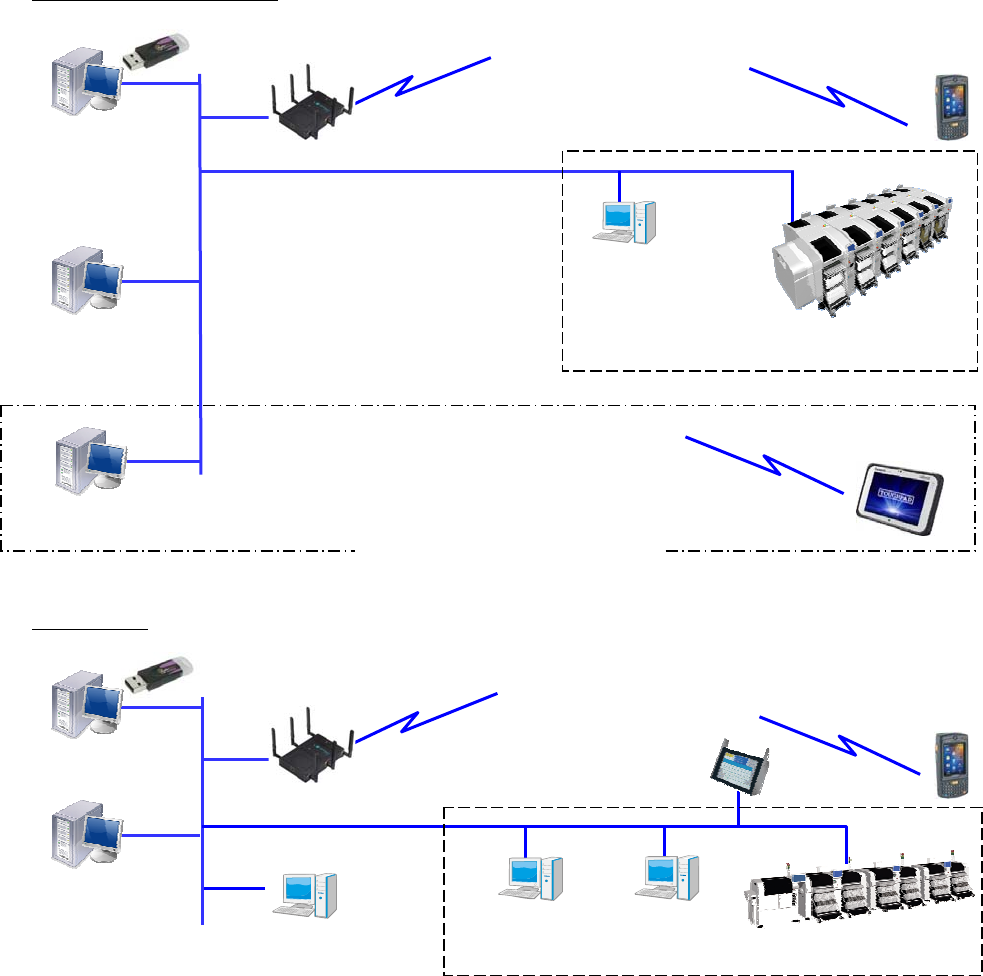

■ PanaCIM 的小规模构成
PanaCIM 控制装置服务器 1 台，最多可控制 100 基台。
NPM X/ NPM/ AM
生产线时
CM
生产线时
USB tag
NPM-DGS
LNB
(FA 电脑)
扫描器
※ 最多 100 个基台
接入点
PanaCIM
应用程式服务器
PanaCIM
控制装置服务器
USB tag
接入点
扫描器
LMNC
CM 生产线
PT链接
PanaPRO/IPO
或者 PS200-G
PT200-G
※ 最多 100 个基台
PanaCIM
应用程式服务器
PanaCIM
控制装置服务器
NPM X/ NPM/ AM 生产线
PanaCIM
维护服务器
导
入
维护模块时所需的器材
Android
平板电脑
