PanaCIM-EE 2016.1020 - 10 - ■ 系统机器构成 (Express package) 构成要素 OS/ 数据库 作 用 限制事项 PanaCIM 应用程式服务器 Windows ® 7 Professional (32 bit/ 64 bit 版 ) Windows ® 8.1 Professional (64 bit 版 ) Microsoft ® SQL Server ® 2008 Express R2 (3…

100%1 / 57
PanaCIM-EE 2016.1020
- 9 -
■ PanaCIM 的网络构成例子
※1 192.168.10.xx, 192.168.20.xx, 192.168.30.xx 的 IP 地址，是在 Panasonic 本地网络使用。
※2 各生产线的网络，请进行星型配线。
环型或总线型时，从物理性来说如果网络被切断，受此网络影响，其他生产线也被切断，请注意。
※3 本事例中的基台数为 100 以内(NPM 1 基台×6 ＋ CM 2 基台×2 = 10 基台)，所以，
用 1 台 PanaCIM 控制器服务器能够控制。
※4 是导入维护模块时所需的。
※5 关于维护模块的对象设备，请参考第 5.1 章节。本事例中的对象设备仅仅是 NPM。
客户的办公室所
服务器区域
准备区域 生产区域
NPM-DGS
192.168.30.1
PanaCIM
控制装置
服务器
※
3
192.168.30.2
PanaCIM
应用程式服务器
192.168.30.3
PanaCIM
维护服务器
※
4
※
5
192.168.30.4
U
P
S
接入点
192.168.30.113
LNB
192.168.30.10
192.168.20.1
LWS 编辑器
192.168.30.11
(DHCP)
接入点
192.168.30.111
LNB
192.168.30.20
192.168.20.1
LWS 编辑器
192.168.30.21
(DHCP)
L2 前侧的
扫描器
192.168.30.22
L2 后侧的
扫描器
192.168.30.23
PT200
192.168.30.3
192.168.20.1
PT I/F
192.168.30.3
192.168.10.81
L3 前侧的
扫描器
192.168.30.32
L3 后侧的
扫描器
192.168.30.33
LMNC
192.168.30.3
192.168.10.82
基板扫描器
192.168.30.35
DIGI
192.168.30.
DIGI
192.168.30.
接入点
192.168.30.112
支援站
192.168.30.100
离线的
交换台车
【图例】
客户的主干网络
Panasonic 上位网络
※1
Panasonic 各线的网络
※2
电源电缆等
10.110.120.15
Android
平板电脑
※
4
192.168.30.201
Android
平板电脑
※
4
192.168.30.202
NPM
NPMNPM
NPM
NPM
NPM
NPM
C
M
60
2
CM602
客户办公室的 PC
(用于查看报告)
10.110.120.10
离线的
扫描器
192.168.30.101
L1 前侧的
扫描器
192.168.30.12
L1 后侧的
扫描器
192.168.30.13
Line #1: NPM 生产线
Line #2: NPM 生产线
Line #3: CM 生产线
PanaCIM-EE 2016.1020
- 10 -
■ 系统机器构成
(Express package)
构成要素
OS/ 数据库 作 用
限制事项
PanaCIM
应用程式服务器
Windows
®
7 Professional
(32 bit/ 64 bit 版)
Windows
®
8.1 Professional
(64 bit 版)
Microsoft
®
SQL Server
®
2008
Express R2 (32 bit/ 64 bit 版)
Microsoft
®
SQL Server
®
2012
Express (32 bit/ 64 bit 版)
・ 应用主机
・ 门户网站的提供
(Web
服务器
)
・ 许可证管理
・ 数据管理
(
数据库
)
・ 需要
Internet Explorer® 11
。
※请使用
IE8
的互换表示功能。
PanaCIM
控制装置服务器
Cent OS 6.2 (32 bit 版)
・ 控制生产线构成或各种设定以及所有的
PanaCIM
应用软
件的数据
/
事件类的服务器
・ 最多
5
基台为止
PT 链接
Windows
®
7 Professional
(32 bit/ 64 bit 版)
Windows
®
8.1 Professional
(64 bit 版)
・ 与
PT200
进行数据通信
Web 客户端
(报告参阅用 PC)
Windows
®
7 Professional
(32 bit/ 64 bit 版)
Windows
®
8.1 Professional
(64 bit 版)
・ 进入
PanaCIM
应用服务器，进行图表
/
报告的显示
・ 无需重新购买。能够进入
PanaCIM
应用服务器的电脑即可对应。
(
应答速度等根据客户的网络环境有异
)
・ 从
PanaCIM
应用服务器参阅报告时，不需要。
・
需要
Internet Explorer
®
11
。
※请使用
IE8
的互换表示功能。
接入点
※1
―
・
PanaCIM
控制装置服务器和扫描器之间的无线通信
・ 物料核查时需要
无线扫描器
※1
― ・ 物料核查时的条形码读取
・ 物料核查时需要
※1 是根据所使用的模块(功能)，根据客户需要而准备的器材。
所需数量根据设备构成有异，详细情况请咨询。
PanaCIM-EE 2016.1020
- 11 -

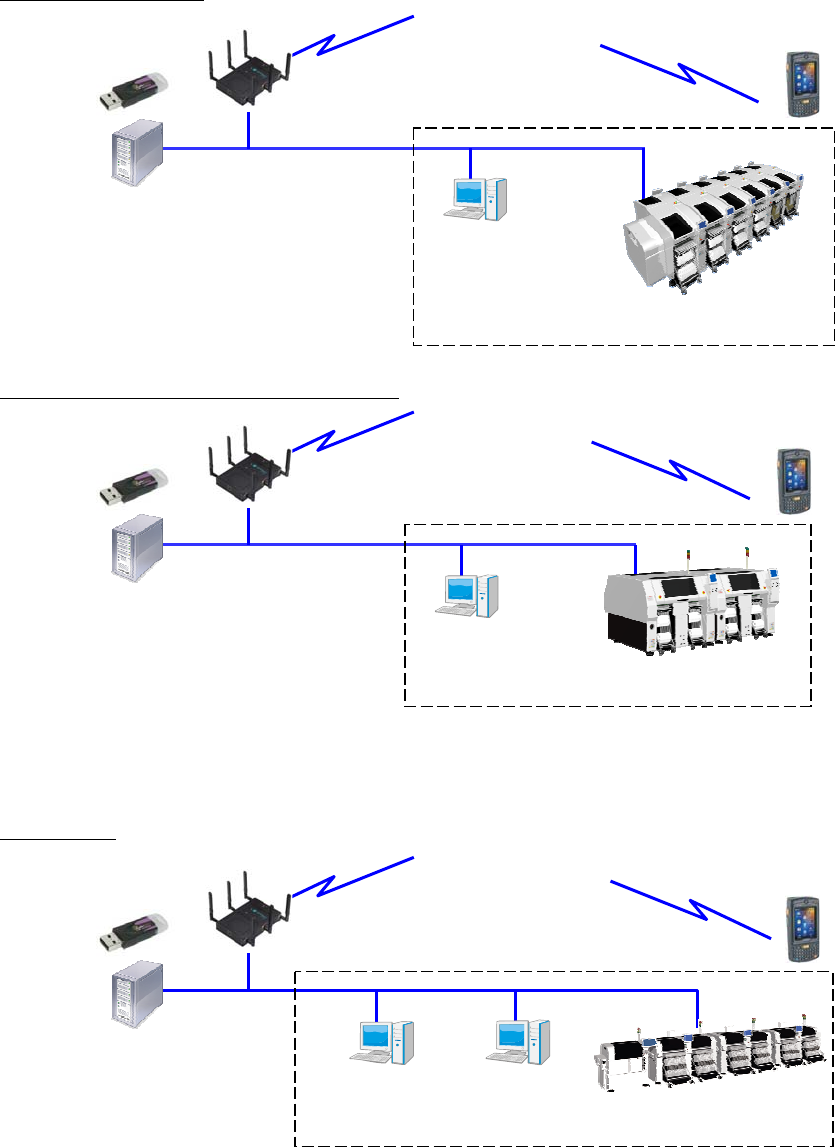

■ PanaCIM 的 1 条生产线构成(Express package)
PanaCIM Express package，在下述条件下可以导入。
1) 1 条生产线 5 个基台以下
2) 只限物料核查模块、生产分析模块使用
3) 生产分析数据保存日期: 30 天以内
※ PanaCIM Express package 时，各生产线请准备 1 台下述电脑。
DELL PowerEdge T130Ⅱ(存储器: 8 GB、HDD: 500 GB)
NPM X/ NPM
生产线时
AM100
生产线
(
只使用物料核查，
3
台以下
)
时
※
只用物料核查模块时，也可以使用
AM-LNB
。
AM-LNB
可以与
NPM-DGS
电脑共用。
(
对应
OS:
只限
Windows
®
7 Professional)
CM
生产线时
NPM-DGS
LNB
(FA 电脑)
扫描器
※ 最多 5 个基台
PanaCIM
Express电脑
接入点
USB tag
NPM X/ NPM 生产线
NPM-DGS
+
AM-LNB
扫描器
※ 最多 3 个基台
PanaCIM
Express电脑
接入点
USB tag
AM100 生产线
扫描器
CM 生产线
PanaPRO/IPO
或者 PS200-G
PT200-G
※ 最多 5 个基台
PanaCIM
Express电脑
接入点
USB tag
