PanaCIM-EE 2016.1020
- 20 -
4.
模块功能
4.1
物料核查模块
在生产的设置、机种切换、接料、缺料时进行，设置物料、元件时，通过核查物料、元件信息和生产程序等，
支援防止物料、元件的错误设置。
■ 主要功能
(1)
使用条形码阅读器读取材料、元件信息，与生产程序的材料、元件信息进行比较、核查。
(2)
扫描到在生产中不使用的物料、元件时发出的警告显示，以及在生产中不使用的物料、元件已经被设置的
情况时所发出的警告显示和设备生产开始控制
※
1
。
(3)
物料、元件的核查作业的履历
(
物料、元件的扫描履历
)
报告显示
※
1
设备生产开始控制，对于对象机种有限制
(
比如
:
不包括印刷机等
)
。有关详细情况请咨询。
■ 物料核查模块功能
主要功能
详细功能
说 明
大项目 小项目
防止错误使
用物料的功
能
元件更换程序 通过更换元件能够核查元件
生产开始控制程序 通过生产开始控制程序，在错误设置元件时可控制生产
替代元件
取代已定义的原定元件，能够使用替代元件
原定元件和替代元件两者都可跟踪记录
无效元件
可指定无效元件。
另外，扫描到无效元件时，不可安装此元件
托盘元件 通过更换元件能够核查元件
新旧卷盘的条形码比较
进行接料时，只有在旧卷盘(现在使用中的元件卷盘)和新卷盘(提供物料的元
件卷盘)的条形码的元件名称一致的情况时，可以容许进行接料校对
另外，除元件名称之外，可追加 1 个比较项目(批号、供应商、客户定义中的
1 个项目相同或者不同)
定期核查确认 能够在任意时机或者定期进行核查
设备互锁 还未核查完的状态下不容许开始生产
离线准备的校对 生产开始前，通过事先核查元件可以缩短准备时间
料架的自由配置
与设备的料架自由配置功能联锁，通过生产程序，对移动配置的料架可以进
行核查
印刷机用物料 可以进行锡膏、网板、刮刀等的核查
※1
共通
扫描器
使用扫描器可以读取 1 维或者 2 维的条形码
1 台扫描器可以进行复数生产线、离线准备的核查
条形码格式
可以对应以下条形码格式
1 维条形码: Code 39, Code 128, Code 93, Code 2of5, Interleaved, UPC,
EAN, CODEBAR, MSI
2 维条形码: Data Matrix, QR Code, PDF417
操作员 ID 进行核查时，读取操作员 ID，可以记录操作履历
数据收集
显示核查报告
设定
防止错误设置元件
(离线准备单元)
防止错误设置元件
PanaCIM
应用程式服务器
数据库
PanaCIM-EE 2016.1020
- 21 -
■ 物料核查功能
(
继续
)
主要功能
详细功能
说 明
大项目 小项目
数据收集
功能
数据的种类 元件编号、批号、供应商、数量、客户定义项目
可收集的设备数量
100 基台 (PanaCIM 控制装置服务器 1 台时的数量)
※ Express Package 时: 最多 5 基台为止
(使用 AM-LNB 时: 最多 3 基台)
可収集的生产线数量
上述数量的相当生产线 (PanaCIM 控制装置服务器 1台时的数量)
※ Express Package 时: 每条生产线
收集间隔 每次扫描元件时
数据保管
功能
备份功能
自动备份 在设定间隔，能够自动备份数据
外部保管 备份数据能够保管在外部(其他媒体)
复原功能 复原 通过备份数据，能够复原数据
报告显示
种类 能够显示报告
保存 能够把作成报告所必须的参数(属性值、范围等)作为报告构成文件进行保存
交替 通过调出保存的报告构成文件，能够显示报告
显示时间
报告设定结束后，通过执行报告生成或者交替执行，只需短时间即可进行报
告显示
设定功能
报告设定 选择希望显示的报告，能够设定时间间隔、图表种类等参数
条形码设定 能够变更元件信息条形码的设定
※
1
关于
SPV, SPD, SPG, SP70(LNB
连接
)
，现在有以下的限制事项。
・与 NPM X/ NPM/ AM 系列在同一产线内（不对应单独设备的产线结构）
・ 不适用于替代元件的核查
・
在生产线中只可对应
1
台
SP70
■ 物料核查 运用流程
(
设置时，卷盘元件的流程
)
从无线扫描器菜单
选择「元件扫描」，
选择「设置」模式
操作员 ID 的
扫描／手动输入
元件名称、数量等元件信息的
扫描／手动输入
元件数量的手动输入
※ 只有在数量覆盖输入时
操作错误
该当料架安装位置的
指示灯亮灯
按下该当料架安装位置的
按钮
Yes
No
返回元件扫描器菜单
在料架主存储器写入元件信息
料架指示灯灭灯
该当料架
能够操作吗?
PanaCIM-EE 2016.1020
- 22 -
■ 物料核查模块 报告功能
物料、元件核查报告
元件跟踪 有特定的物料、元件(通过零部件号码、供应商代码・批号、卷盘条形码等条
件缩小范围)被实装的基板、锡膏/网板时，显示被印刷的基板的一览表
现在的安装情况的报告 显示现在的安装信息(元件卷盘信息)
作业履历 在指定期间客户进行核查操作(缺料、料架堵塞、安装等)的履历，通过一览表
来显示
事务处理跟踪报告 显示元件核查操作(缺料、料架堵塞、安装等)、相关事件(接料检测)的履历
生产安装
生产安装的信息 能够显示生产程序的安装状况(模型 ID 分配、设备分配)
混合信息 能够混合显示生产程序的相关信息
机种切换 所选择的机种生产所必须的所有料架和其位置，能够以设备单位显示一览表
事先准备报告
事先准备(详细) 所选择的设备的事先准备的详细内容，能够显示一览表
事先准备(概要) 所选择的设备的事先准备的概要内容，能够显示一览表
事先准备台车 安装履历 在指定期间进行核查，显示台车的事先准备的履历
事先准备台车 现在的安装情况 显示事先准备台车的现在的安装信息
事先准备台车 料架履历 显示指定期间的卸下料架的履历
事先准备台车 安装状况 在指定期间进行核查，显示台车的事先准备的履历
事先准备台车 确认 对事先准备的台车，显示设备安装位置(工作台)
事先准备台车 数据确认 显示事先准备状况(需要核查的数量和经过核查的数量)

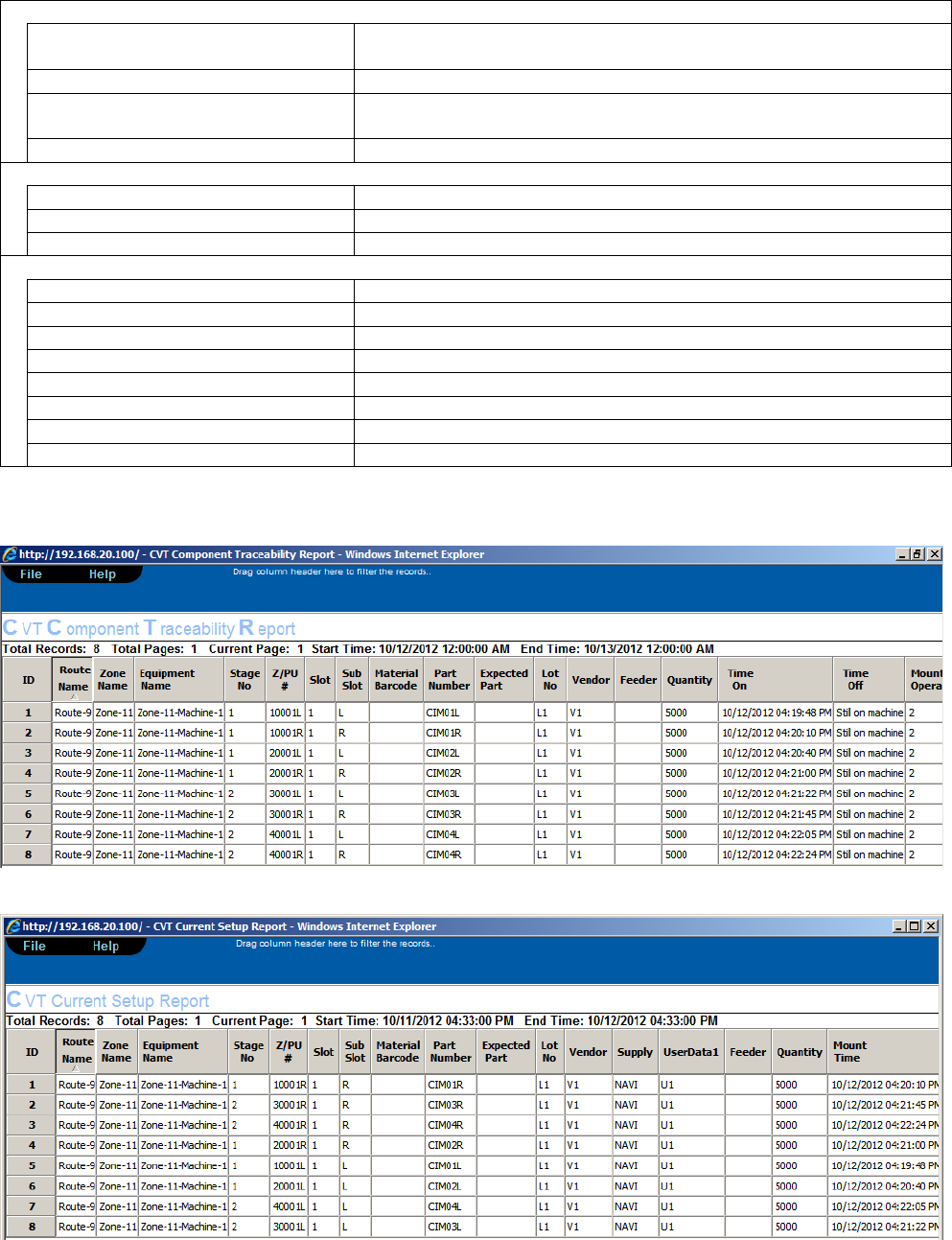

■ 物料核查报告的例子
元件跟踪的报告
:
现在的安装情况的报告
:
