PanaCIM-EE 2016.1020 - 42 - ■ 基本规格 项 目 规 格 对象资产 设备 请参考 5.1 章节 附件 智能编带供料器 薄型单式供料器 NPM 贴装头 贴装吸嘴 ( 附有序列号条形码的 ) 能连接的维护单元 供料器维护单元 贴装头维护单元
PanaCIM-EE 2016.1020
- 41 -
4.8
维护模块
是对实装车间中的资产
(
设备、贴装头、供料器等
)
的状况进行管理的功能，以及分别对各资产的维护履历进行记录
的功能。
该功能可对维护的计划、管理业务的高效化做出贡献。
■ 功能概要
本模块设想的运行流程和主要功能如以下所示。
编号
主要功能
说
明
1
资产特征的管理
对设备、供料器、贴装头等在实装工序中使用的资产
(
耐久消费品
)
的特征信息
(
序列号等
)
用数据库进行一元化管理
2
维护履历的管理
能在
Android
平板电脑上在线显示各资产种类的检查项目，又能对检查的执行
履历进行记录
3
备用部件的更换履历管理
能在
Android
平板电脑上在线显示各资产种类的维护所需的备用部件的品号
和数量，又能对其更换履历进行记录
4
不良资产
防止误使用
如误将已发出了维护指示的资产
(
系统上被锁定的资产
)
装到了设备上时，则对
生产进行抑制
5
维护信息的集中监控
※
1
将接近维护到期时间的资产显示在监控器上
※
1
使用本功能时，需要「运转监控模块」的许可证。
确定维护对象的资产
发出维护的指示
取出对象资产
实施检查、加油
更换备用的部件
登记维护结果
取出要准备的资产
准备
生产
资产返回
资产返回
维护指示
修理委托
运转实绩
数据
5
1
3
2
4
发出修理委托
资产特征核对
生产管理者
维护担任者
供
料器
维护单元
监
视
器
智能
编带
供料器
NPM
贴装头
贴装头
维护单元
操作员
PanaCIM-EE 2016.1020
- 42 -
■ 基本规格
项
目
规 格
对象资产
设备
请参考
5.1
章节
附件
智能编带供料器
薄型单式供料器
NPM
贴装头
贴装吸嘴
(
附有序列号条形码的
)
能连接的维护单元
供料器维护单元
贴装头维护单元
PanaCIM-EE 2016.1020
- 43 -
5.
其他
5.1
对象设备

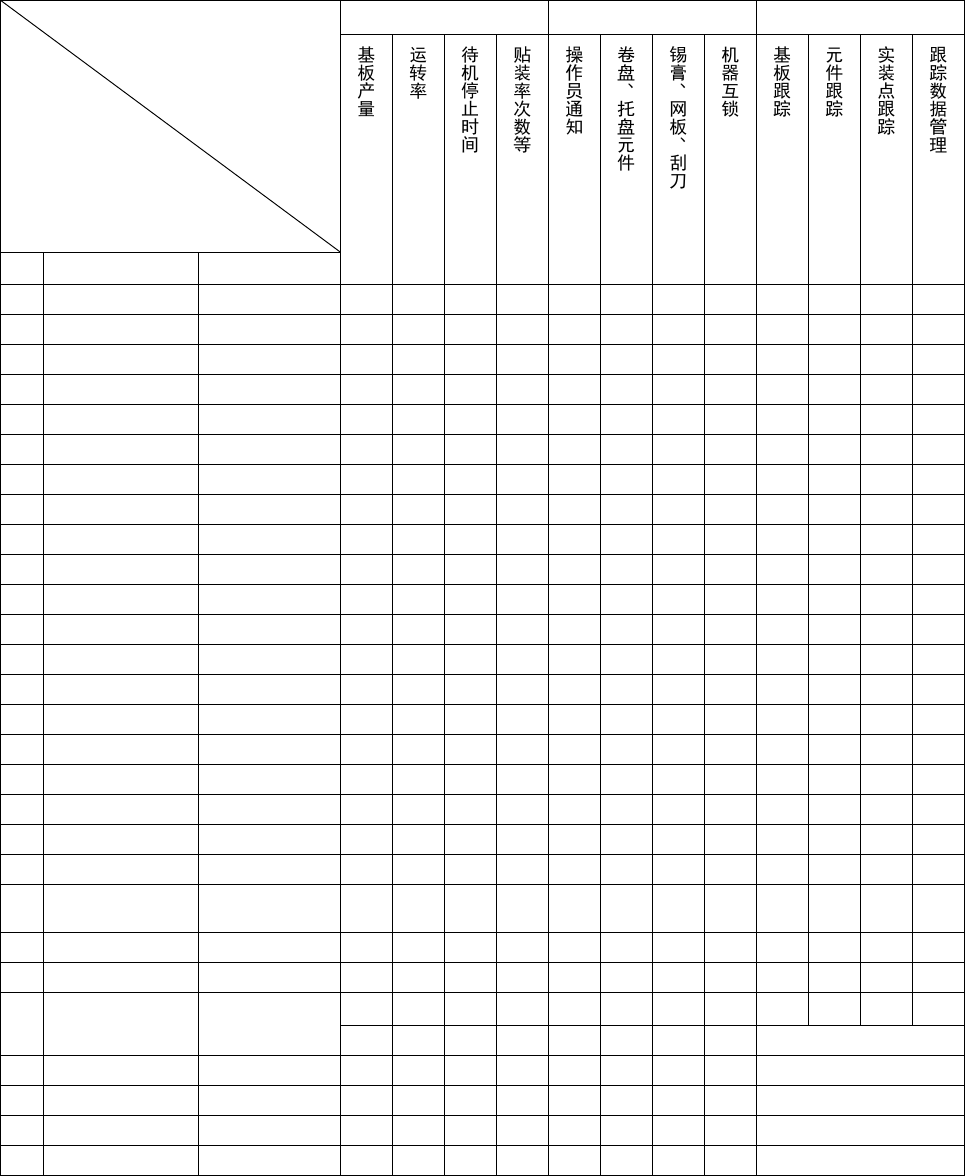

■ 生产分析、物料核查、可追溯性模块的对象设备
功 能
生产分析
物料核查
可追溯性
No.
机种名
型
号
1
NPM-DX
※
3
NM-EJM8D
○ ○○○○○－○ ○ ○ ○○
2 NPM-D3 NM-EJM6D
○ ○○○○○－○ ○ ○ ○○
3 NPM-D2 NM-EJM5D
○ ○○○○○－○ ○ ○ ○○
4 NPM-D NM-EJM1D
○ ○○○○○－○ ○ ○ ○○
5 NPM-TT2 NM-EJM1E
○ ○○○○○－○ ○ ○ ○○
6 NPM-TT NM-EJM3D
○ ○○○○○－○ ○ ○ ○○
7 NPM-W2 NM-EJM7D
○ ○○○○○－○ ○ ○ ○○
8 NPM-W NM-EJM2D
○ ○○○○○－○ ○ ○ ○○
9 NPM NM-EJM9B
○ ○○○○○－○ ○ ○ ○○
10 AM100 NM-EJM4D
○ ○○○○○－○ ○ ○ ○○
11 CM602-L NM-EJM8A
○ ○○○○○－○ ○ ○ ×○
12 CM232-M NM-EJM9C
○ ○○○○○－○ ○ ○ ×○
13 CM212-M NM-EJM6A
○ ○○○○○－○ ○ ○ ×○
14 CM101-D NM-EJM5B
○ ○○○○○－○ ○ ○ ×○
15 CM402-L KXF-4Z4C
○ ○○○○○－○ ○ ○ ×○
16 CM402-M KXF-4Y3C
○ ○○○○○－○ ○ ○ ×○
17 CM401-L NM-EJM1A
○ ○○○○○－○ ○ ○ ×○
18 CM401-M KXF-4X3C
○ ○○○○○－○ ○ ○ ×○
19 DT401-F KXF-E64C
○ ○○○○○－○ ○ ○ ×○
20 DT401-M KXF-E53C
○ ○○○○○－○ ○ ○ ×○
21 SPV
NM-EJP7A
NM-EJP8A
○ ○ ○ －
×
－
○ ○
○ － － ○
22 SPD NM-EJP5A
○ ○ ○ －
×
－
○ ○
○ － － ○
23 SPG NM-EJP6A
○ ○ ○ －
×
－
○ ○
○ － － ○
24
SP70
※
2
NM-EJP3A
× × ×
－
×
－○○
×
－ －
×
×
○○－
×
－○× －
25 SP60P-MU KXF-1J3C ×
○○－
×
－ ○ × －
26 SP60P-L KXF-1G4C ×
○○－
×
－ ○ × －
27 SP80V-MU KXF-1K3C ×
○○－
×
－ ○ × －
28 SP80V-L KXF-1H4C ×
○○－
×
－ ○ × －
(
○: 能对应、×: 不能对应、－: 对象外)
※
1
有关上述以外的对象设备，请另行咨询。
※
2
这是
SP70
的上段和
LNB
连接，下段和
PT200
连接时的链接对应状况。
※3
NPM-DX
不对应托盘。
