4.6
生产监控和调度模块
实时取得生产信息、运转信息，把生产线的状况通过监视器以及
PDA
来显示，把发生错误、缺料等事件的
对应措施向操作员发出指示，是支援缩短实装生产线的停止时间、元件事先准备等、提高生产率的功能。
另外，利用选购件的元件供给导向，不再发生缺件情况，通过将操作员的移动路径最短化，优化供给顺序，
可以防止由于缺件造成的短暂停机，并为供给作业的省人化做出贡献。
※
使用生产监控模块时，
1
条生产线有
7
个基台以上，并且是
4
条生产线以上的设备构成时，请设置生产监控客户端。
需要数量随设备构成而异，详细情况请咨询。
■ 主要功能
※
1
(1)
工厂整体的生产线监控和调度
(2)
实时事件的收集以及根据需要的警告显示
(3)
生产预定的输入
(4)
产品转换和控制信息的显示
(5)
操作员的应答状况的显示
■ 选购功能（元件供给导向）
※
2
(6)
不再发生缺件情况，将操作员的移动路径最短化，优化供给顺序。
(7)
优化每个操作员的路径，在无线扫描器中显示供给巡回指示。
(8)
可横跨多条生产线，优化元件供给顺序。
※1 使用生产监控和调度模块时，同时需要物料核查模块(许可证)。
为了显示设备的运转信息，需要生产分析模块。
※2 需要元件供给导向(许可证)。
数据库
信息收集
报告显示
输入生产预定
生
产停
止
指示
操作员的应答
PanaCIM
应用服务器
PanaCIM-EE 2016.1020
- 37 -
■ 生产监控和调度模块功能
主要功能
详细功能
说 明
大项目 小项目
事件监控
生产信息/实
时事件监控
监控项目/显示
内容
显示设备状态、实时事件、运转分析图等
实时事件显示
显示设备事件、物料核查事件
错误事件最上位显示
事件种类 缺料警告、缺料停止错误、设备停止错误等
画面用户化
概观 监控器的外观能够用户化
显示对象
循环时间、运转率、吸着率、生产数量、实际循环时间、生产数量、运转
分析图、运转分析报告、设备事件
监控机器 VGA 对应机器能够进行监控显示
用户提示 监控器的显示 对任意生产线能够在指定间隔显示用户提示
确认功能
(扫描器操
作)
设定
生产线指定 指定接受事件的生产线(复数可)
事件指定 能够选择接受事件(只限设备错误事件、只限元件供给事件、两者都可)
操作
事件确认应答 扫描后，对发生事件进行确认应答
事件确认应答
解除
扫描后，解除经过确认应答的确认应答
事件强制结束 扫描后，能够把发生事件设定为强制结束状态(选择强制结束的理由)
记录
事件确认
应答的记录
记录实施确认应答的操作员 ID 和时间
事件确认
应答解除的记录
记录解除事件确认的操作员 ID 和时间
事件强制
结束的记录
记录强制结束事件的操作员 ID 和时间
生产订单的
连动
日程的显示 根据作业指示单显示生产日程
日程表示单位 生产日程的表示，以天单位、星期单位来表示
生产订单的管理
能够进行生产订单的追加、编辑、删除、输入
追加作业指示时输入项目: 生产订单名称、途径名称、生产程序名称、实
装面、MIX 名称、生产线速度、图形数量/面板、生产预定模式数量、生产
开始时间、生产结束时间、机种切换时间等
机种切换信
息的显示
设定
生产线的指定 显示在监控器的机种切换信息的生产线，能够设定
通知时机的指定
机种切换信息的显示时机，能够设定
剩余生产时间: 对现在的生产结束为止的剩余时间发出通知
显示 根据所输入日程的作业指示，下一生产程序名称显示在监控器
PanaCIM-EE 2016.1020
- 38 -
■ 生产监控报告功能
生产监控报告
PMD 事件履历 显示事件履历
作业指示 显示对操作员的指示
半成品 显示半成品
下一作业指示 对操作员发出下一作业的指示
停止 显示设备的停止

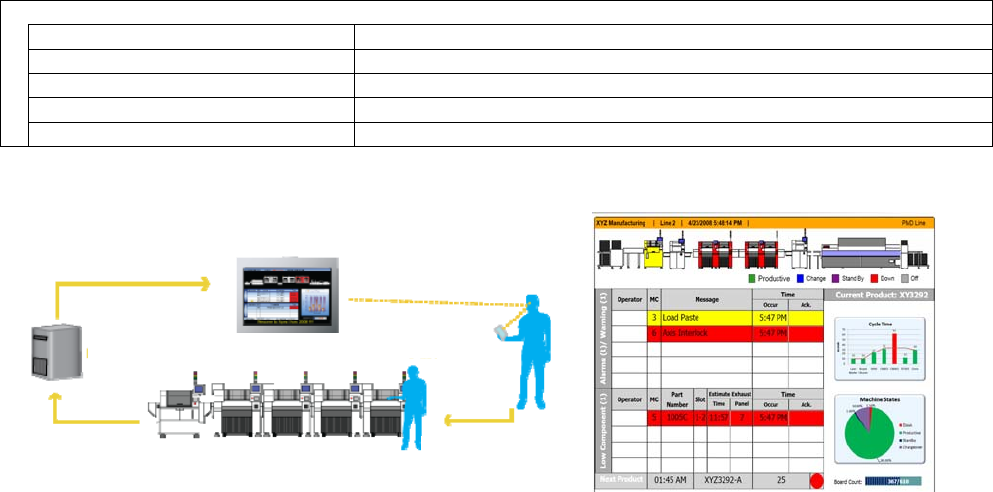

■ 生产监控和调度的画面例子
对PD
A
显示提示内容
画面显示
生产线
操作员作业
系统
