LP-Barcode V2.0 SP2 / Installationsanleitung Ausgabe 03/2012 Edition
2 Lieferumfang
Im Installationspaket PCB-Barcode V2.0 SP2, Artikelnummer [00388759-03] sind folgende Teile
enthalten:

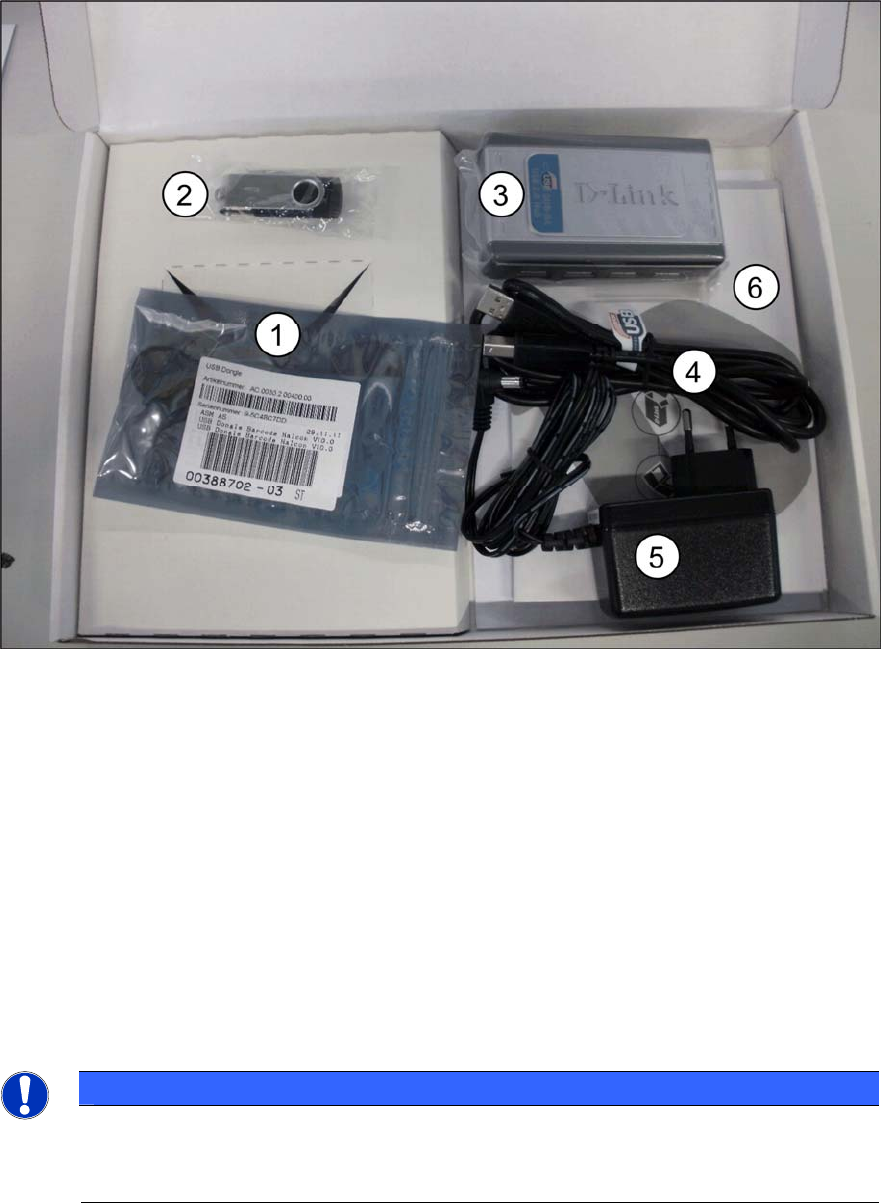

Abbildung 2-1: Installationspaket PCB Barcode V2.0 SP1
(1) 1x grüner USB-Dongle
(2) 1x grauer USB-Stick (mit Treibern und Lizenzen)
(3) 1x USB-Hub
(4) 1x USB-Kabel
(5) 1x Netzteil
(6) Lizenzen:
Barcode WdtL
Reading Barcode mit PCB Camera
SIPLACE Traceability Stationsverbindung
1x Klettband "Klettostar Flausch" (nicht abgebildet)
HINWEIS
Bestückautomaten der X-Serie in Zwei-Rechnerbetrieb
Wenn der Bestückautomat mit einem separaten Vision-Rechner ausgestattet ist, müssen
zwei Installationspakete bestellt werden.
7
LP-Barcode V2.0 SP2 / Installationsanleitung Ausgabe 03/2012 Edition
3 Voraussetzungen
– Für Bestückautomaten der X-Serie in Zwei-Rechnerbetrieb, muss PCB Barcode auf sowohl
den Stationsrechner als auch auf den Visionrechner installiert werden. Hierfür sind zwei
Dongles benötigt, siehe Lieferumfang.
– Sie müssen als Administrator eingeloggt sein.
– Auf dem Stationsrechner / Visionrechner muss eine Partition D: vorhanden sein.
8
LP-Barcode V2.0 SP2 / Installationsanleitung Ausgabe 03/2012 Edition
4 LP-Barcode installieren
4.1 LP-Barcode-Hardware installieren
In den folgenden Unterabschnitten wird beschrieben, wie die LP-Barcode-Hardware auf die
verschiedenen SIPLACE-Bestückautomaten installiert wird.
4.1.1 Bestückautomaten der X-Serie in Ein-Rechnerbetrieb
► Stecken Sie das Tastaturkabel vom Box-PC ab und schließen Sie es an den USB-Hub an.
► Stecken Sie das Datenkabel des USB-Hubs an die Tastaturschnittstelle des Box-PC.
► Kleben Sie das Klettband (Klettostar Flausch) auf die Unterseite des USB-Hubs und setzen Sie
den USB-Hub auf den Box-PC.
► Stecken Sie das USB-Kabel an den USB-Hub.
► Verstauen Sie das USB-Kabel und sichern Sie es mit einem Kabelbinder.
► Stecken Sie den grünen USB-Dongle in den USB-Hub.
► Stecken Sie den grauen USB-Stick in den USB-Hub.
