LP-Barcode V2.0 SP2 / Installationsanleitung Ausgabe 03/2012 Edition 4.2 LP-Barcode-Software installieren Die notwendigen Treiber u nd Lizenzen sind auf dem grauen USB -Stick vorhanden. ► Wechseln Sie auf dem Stationsre …
LP-Barcode V2.0 SP2 / Installationsanleitung Ausgabe 03/2012 Edition
4.1.3 Bestückautomaten der SX1/SX2- und DX1/DX2-Serien

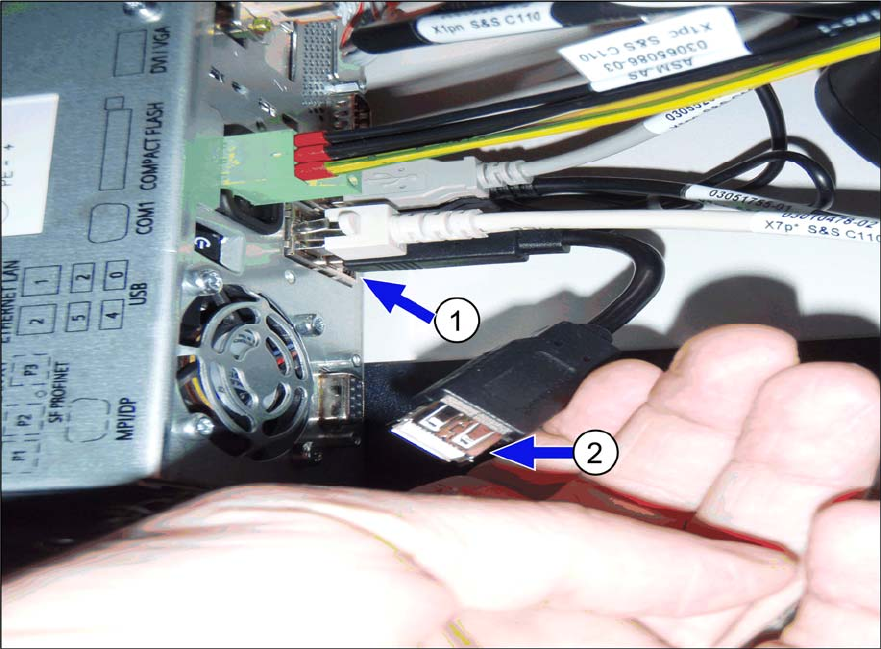

► Stecken Sie den grünen USB-Dongle in die freie USB-Schnittstelle am Box-PC (1).
► Stecken Sie den grauen USB-Stick in die Verlängerung der Tastaturschnittstelle am Box-PC
(2).
Abbildung 4-2: LP-Barcode-Hardware auf Bestückautomaten SX1/SX2 und DX1/DX2 installieren
► Installieren Sie die LP-Barcode-Software wie in Abschnitt 4.2 beschrieben.
4.1.4 Bestückautomaten der SX4- und DX4-Serien
Die LP-Barcode-Hardware wird bei den Bestückautomaten der SX4- und DX4-Serien wie bei den
Bestückautomaten der X-Serie in Ein-Rechnerbetrieb installiert, siehe Abschnitt 4.1.1.
11
LP-Barcode V2.0 SP2 / Installationsanleitung Ausgabe 03/2012 Edition
4.2 LP-Barcode-Software installieren
Die notwendigen Treiber und Lizenzen sind auf dem grauen USB-Stick vorhanden.
► Wechseln Sie auf dem Stationsrechner in die Betriebssystemebene.
► Loggen Sie sich als Administrator ein.
► Öffnen Sie Windows Explorer.
► Starten Sie die Batch-Datei Install.bat von dem USB-Stick-Laufwerk.
HINWEIS
Die Installationsdatei kann bei Bedarf mehrmals aufgerufen werden.
Folgendes Fenster wird während der Installation am Bildschirm angezeigt.
Abbildung 4-3: Installation von Treiber und Lizenzen
12
LP-Barcode V2.0 SP2 / Installationsanleitung Ausgabe 03/2012 Edition
Zusätzliche Schritte im Zwei-Rechnerbetrieb
► Verbinden Sie sich mit dem Visionrechner über Remote-Zugang.
► Loggen Sie sich als Administrator ein.
► Führen Sie die Installation wie oben beschrieben auch auf den Visionrechner durch.
Nach dem Beenden der Installationsroutine werden die Lizenzen in das Verzeichnis
D:\Halcon\license automatisch eingetragen.
Wenn das Lämpchen auf dem USB-Dongle kurz danach rot aufleuchtet, ist der USB-Dongle vom
System erkannt.
► Entfernen Sie nach der Installation den grauen USB-Stick und übergeben Sie ihn an den
Kunden.
► Fahren Sie den Stationsrechner und im Zwei-Rechnerbetrieb auch den Visionrechner herunter.
► Starten Sie den/die Rechner neu.
13
