NPM-WX / WXS 20 24. 0718 - 99 - 5.8.1 接收其他公司检查机的不良标记时 ■ 其他公司不良标记通信（许可证）使用来自其他公司检查机等客户系统的 L NB 共有文件夹中写入的每个基板的不良标记信息，来进行不良标记通信。可以削减在行首阶段执行的不良标记读取时间。 ■ 系统构成例 ■ 功能流程 1. 每个基板的不良标记信息，请按照指定格式写在 LNB 内的共有文件夹中。【样本】 <?…

NPM-WX / WXS 2024.0718

- 98 -

5.8

基板信息通信功能(标准功能)

在生产线先端的设备进行标记识别，与下游侧的设备传接信息。

通过使用传送到下游侧设备的信息，能够缩短时间。

■ 不良标记的通信

在生产线先端的设备识别不良标记，与下游侧设备传接不良标记的信息。

下游侧的设备，能够缩短不良标记的识别时间。

第 1 台

第 2 台以后

第 2 台以后，根据从上游传送来的信息，

跳过不良标记。

※ 与其他厂家检查机等通信，请参照选购件「其他公司不良标记通信」。

■ 图形标记的通信

在生产线先端的设备识别图形标记，与下游侧设备传接补正值的信息。

下游侧设备，只需识别主标记，能够缩短基板识别时间。

第 1 台

第 2 台以后

第 2 台以后，根据主标记的识别结果和上游侧传送来的信息，

进行补正。

※ 分割实装时，即使是第 2 台以后的设备，也有可能需要进行全点识

别。

全点识别

只识别主标记

※ 从 NPM-X 系列和 NPM 系列以外的设备接收基板信息时，或者与 APC 组合使用时，需要个别商讨。

有关详细情况请咨询。

合格品

不良品

NPM-WX / WXS 2024.0718

- 99 -

5.8.1

接收其他公司检查机的不良标记时

■ 其他公司不良标记通信（许可证）

使用来自其他公司检查机等客户系统的 LNB 共有文件夹中写入的每个基板的不良标记信息，来进行不良标记通信。

可以削减在行首阶段执行的不良标记读取时间。

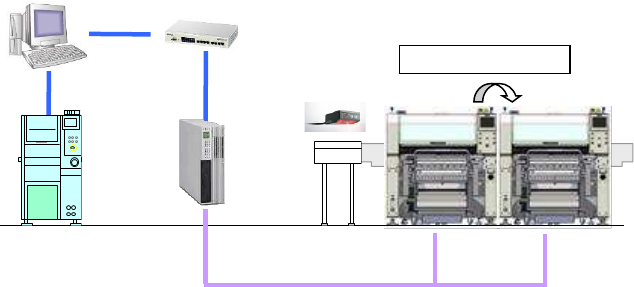

■ 系统构成例

■ 功能流程

1. 每个基板的不良标记信息，请按照指定格式写在 LNB 内的共有文件夹中。

【样本】

<?xml version="1.0" encoding="UTF-8" ?>

<BoardBarcode>BARXXX</BoardBarcode>

</Element>

</BoardInformation>

2. 使用实装机的头部相机或者外部安装扫描器读取的与基板条形码相关联的不良标记信息，

进行不良标记通信。

※ LNB 的共有文件夹中积累了 10 个以上的不良标记信息时，则将删除最旧的一个。

客户系统

LNB

其他公司检查机

传送带

NPM-WX

HUB

不良标记通信

LAN

不良标记

信息

外部安装

扫描器

NPM-WX / WXS 2024.0718

- 100 -

5.9

远程操作

把在设备发生的错误集中在远隔终端，通过远程操作进行恢复，缩短了错误恢复时间，为提高运转率和省人化做贡献。

设备错误的发生探知和恢复操作，提供进行远程操作的机制，通过恢复作业的集中化，缩短「现场操作员的错误信号发现延误」

和「错误设备的移动损失」。

■ 系统构成图

基本构成

集中管理型

移动终端利用型

远程操作用终端

LNB

(FA

电脑

)

LNB

(FA

电脑

)

LNB

(FA

电脑

)

LNB

(FA

电脑

)

远程操作用终端

LNB

(FA

电脑

)

LNB

(FA

电脑

)

LNB

(FA

电脑

)

远程操作用

移动终端 2

远程操作用

移动终端１

Access

point
