NPM-WX / WXS 20 24. 0718 - 209 - 交换 C-Cart60C 时，是必须的最小限 空间。 设置机器时请务必确保 以下的空间。 ( 单位 : mm) Remarks • 交换台车 / C -Cart 设置范围的地面倾 斜，需要台车 的左右方向在 6 mm 以内，前后方向在 11 mm 以内。 地面倾斜度超过此范围 时，不可搬移 交换台车 / C -Cart 。 893( 脚轮可转动 ) 前侧 安全…
NPM-WX / WXS 2024.0718
- 208 -

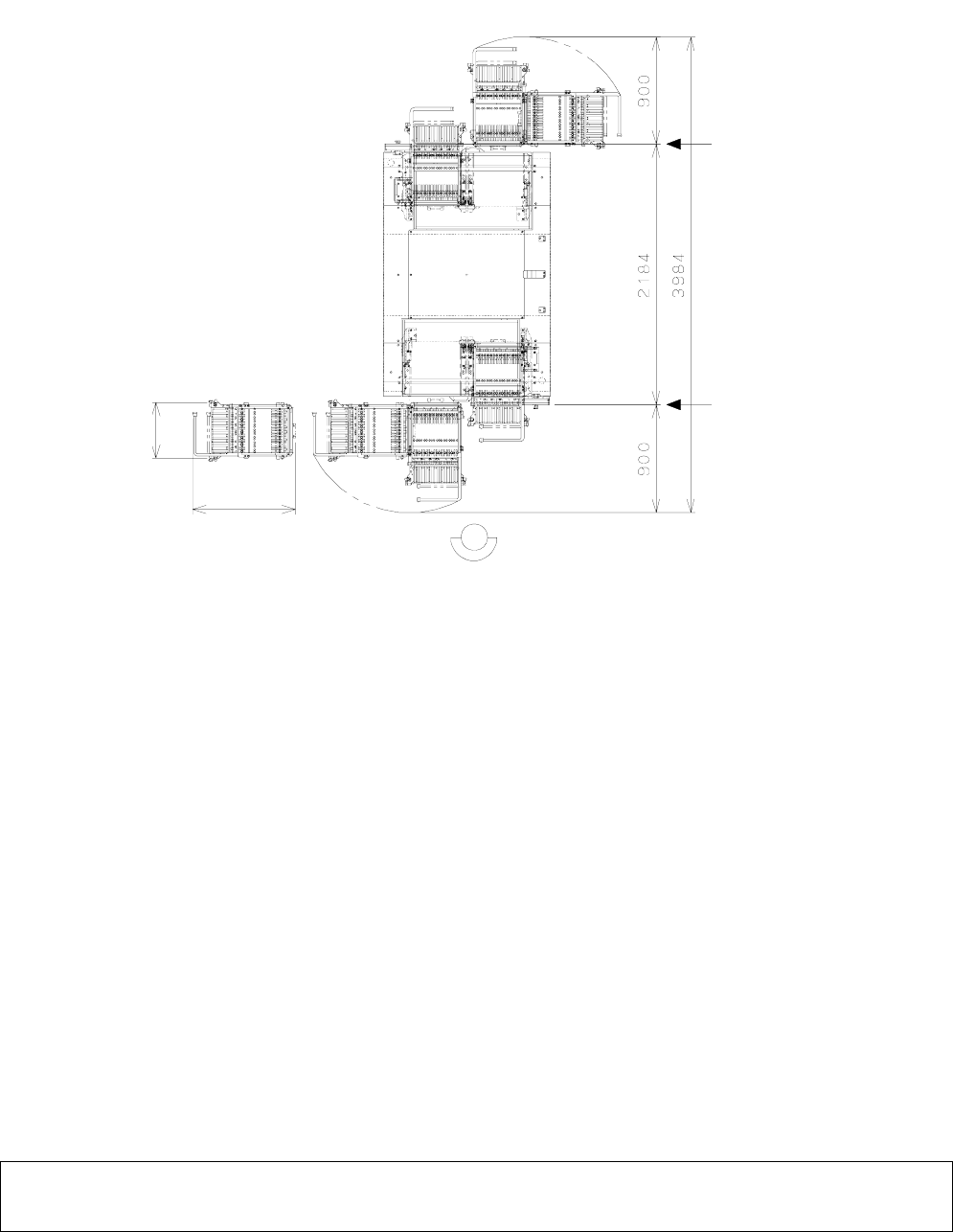

交换台车(17站)时，是必须的最小限空间。
设置机器时请必须确保以下的空间。
(
单位
: mm)
Remarks
• 交换台车/ C-Cart 设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。
地面倾斜度超过此范围时，不可搬移交换台车/ C-Cart。
前侧
安全盖端面
安全盖端面
５１６
８５９
5.2
NPM-WX / WXS 2024.0718
- 209 -

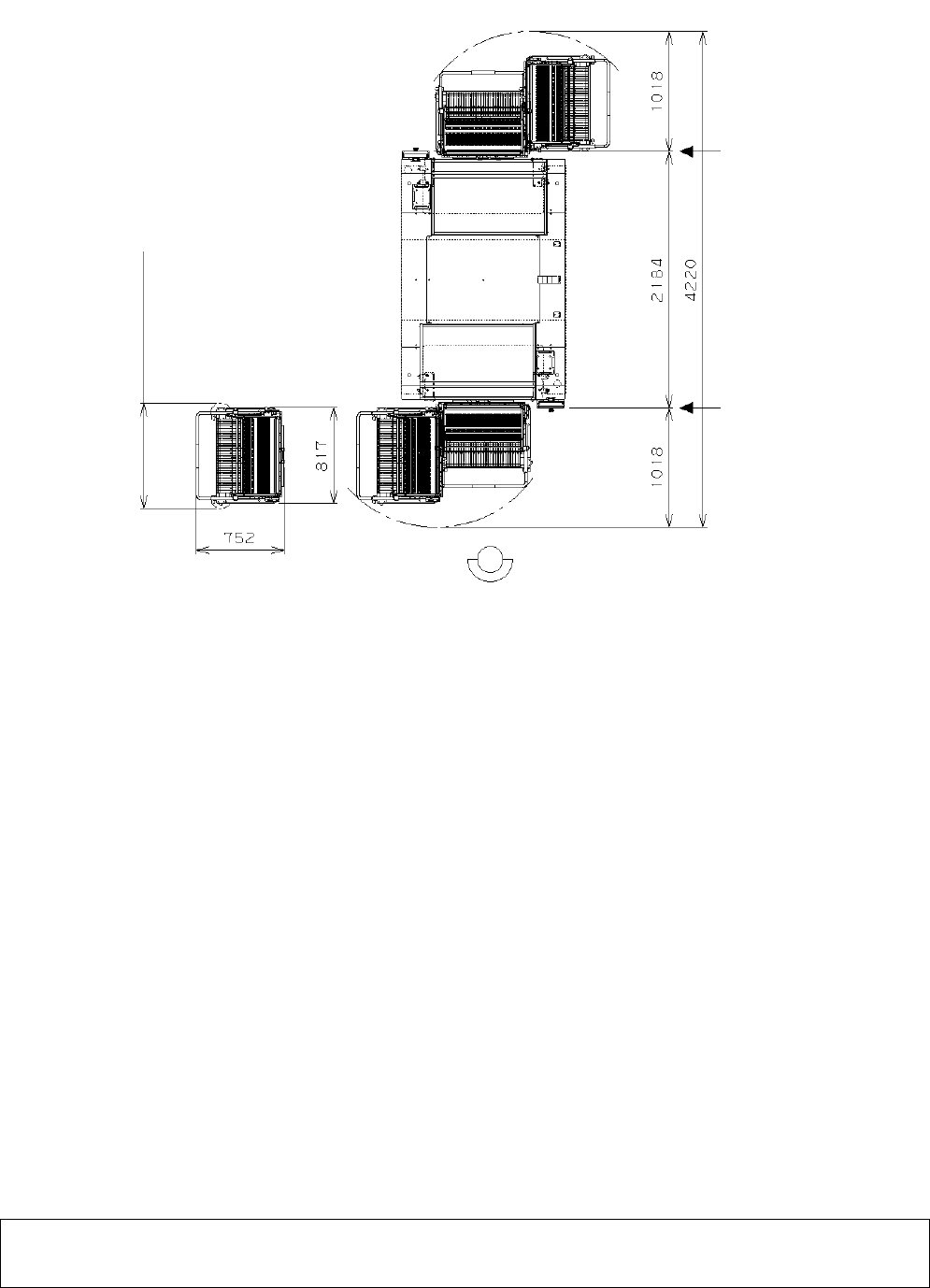

交换
C-Cart60C
时，是必须的最小限空间。
设置机器时请务必确保以下的空间。
(
单位
: mm)
Remarks
• 交换台车/ C-Cart 设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。
地面倾斜度超过此范围时，不可搬移交换台车/ C-Cart。
893(脚轮可转动)
前侧
安全盖端面
安全盖端面
NPM-WX / WXS 2024.0718
- 210 -
交换
C-Cart34C
时，是必须的最小限空间。
设置机器时请务必确保以下的空间。
(
单位
: mm)
Remarks
• 交换台车/ C-Cart 设置范围的地面倾斜，需要台车的左右方向在 6 mm 以内，前后方向在 11 mm 以内。
地面倾斜度超过此范围时，不可搬移交换台车/ C-Cart。
安全盖端面
安全盖端面
前侧
541(脚轮可转动)
