C-37
希望扩大贴装元件的高度范围。
Customer
超高元件贴装（许可证）
1.
功能概要
能实现如下所示最大元件高度的元件贴装。
模式
最大元件高度
现状
40 mm
（元件高度）
本功能有效时
53 mm
（最大传送高度）以下
超高元件贴装时，通过贴装头动作路线变更，可以回避贴装完的元件和吸着元件的干涉，
或是回避安装完的元件和头部相机的干涉，从而进行超高元件的贴装。
2.
对象元件
对象为满足如下所示条件的元件。
40 < Th
≦
53
－
Tb
－
Tk
3.
限制事项
(1)
可贴装超高元件的贴装头为
4
吸嘴贴装头与
3
吸嘴贴装头
V2
(2)
可贴装超高元件的设备为连接生产线最末尾的设备。
(3)
请确认传送开口部上无机械装置干涉构造、
传送开口部传感器设置为不遮光的高度。
(4)
对象为从托盘供给的元件。
(5)
有关传送轨道的规格如下。
・单轨或单轨模式时的托盘供给侧
・双轨独立贴装时的托盘供给侧
・双轨相互贴装时，超高元件供给侧轨道和对向轨道（两侧轴不可贴装）
(6)
顺序为贴装非超高元件后，再贴装超高元件。
(7)
超高元件贴装中不能经时变化补正。
(8)
不能分割贴装。
(9)
超高元件是
1
趟
1
元件吸着 / 贴装。
(10)
超高元件会返回到吸着的托盘原本的位置。
(11)
第
2
贴装位置不能贴装。
(12)
贴装了超高元件后又结束生产时，不能继续生产。
(13)
不能自动存品更换。
(14)
不能对应
LCR
检查机。
(15)
用全长超过
22.5 mm
吸嘴吸附时，仅长度增加的部分，最大元件高度会随之变低。
（【例】吸嘴长度为
25.5 mm
时，最大元件高度会变低
3 mm
。）

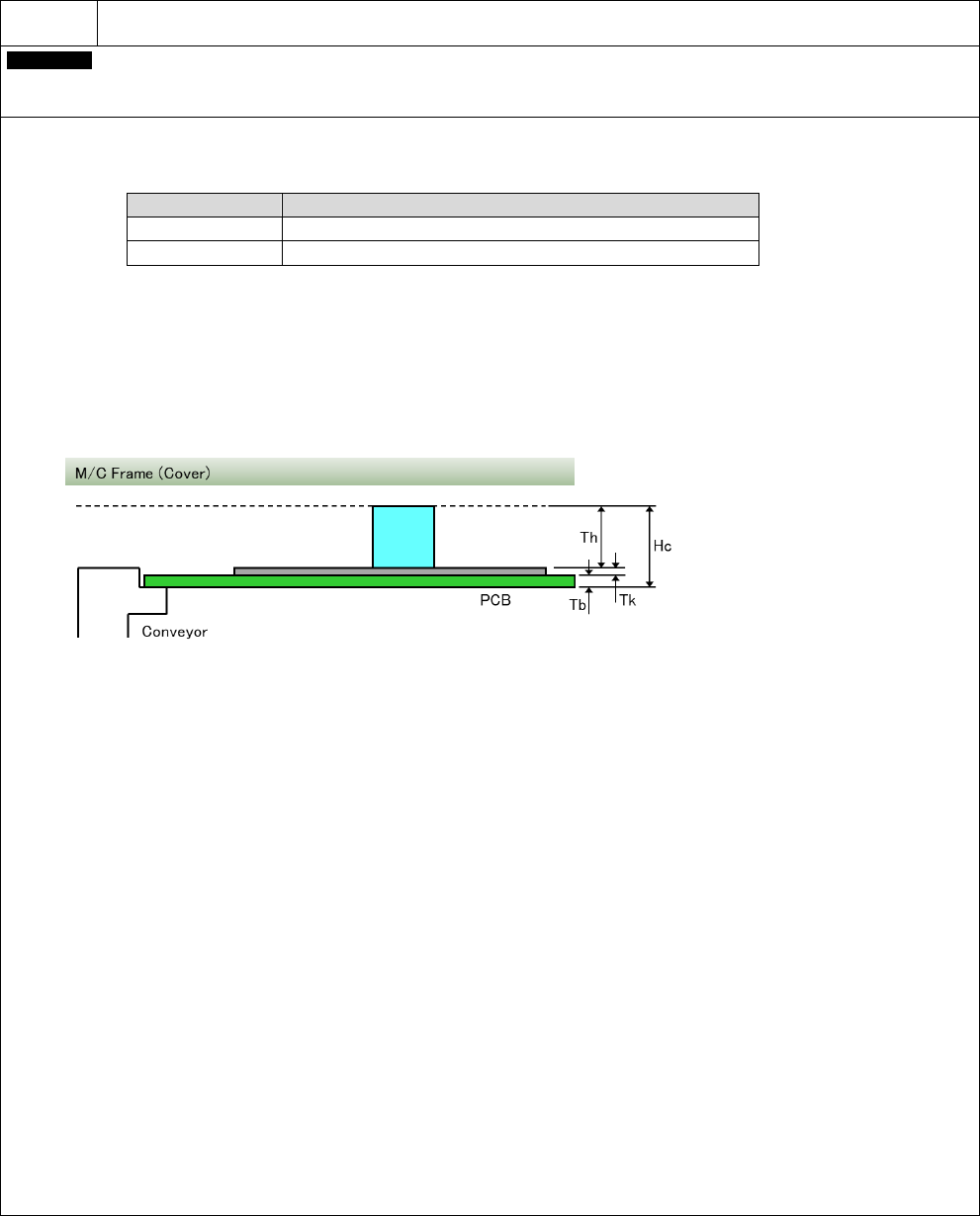

Hc：最大传送高度
Th：可贴装元件高度
Tb：贴装基板厚度
Tk：载体高度
基板
NPM-WX / WXS 2024.0718
- 181 -
C-38
希望面向试制・小批量生产对应，使用少量被切割编带元件贴装。
Customer
・
托盘箱
1
盘
10
品种（许可证）
被切割的供料器供给元件最多可配置 10 品种到托盘板上进行生产。
详细请参照「5.18 托盘箱 1 盘 10 品种」。
C-39
希望在吸着托盘元件及编带供料器元件前进行极性检查。
Customer
吸着前检查（极性）（许可证）
・
在托盘元件及编带供料器元件前，用头部相机拍摄元件的图片，
进行进行极性检查，防止错误设置。
检查的结果、极性的方向正确时，元件吸着后贴装，
极性方向错误时，会显示图片后单向停止。
・ 详细请参照「5.11 吸着前检查（极性）」。
C-40
希望一定时间没有操作触摸屏时，显示已设定的图像。
Customer
留言板（许可证）
・ 能够在一定时间不操作触摸屏时，在触摸屏上显示已设定的图像。
・
通过将操作员教育指导图像，换班时的交接信息等设定为显示图像。可有效利用空置操作屏，并可在生产作业中对操作员
的实施教育指导
・ 详细请参照「5.13 留言板」。
C-41
希望将贴装头的状态可视化，防故障发生于未然。
Customer
贴装头诊断（许可证）
・
通过贴装头的诊断，防故障发生于未然，确保稳定运转。
・ 详细请参照「5.14 贴装头诊断」。
NPM-WX / WXS 2024.0718
- 182 -
D-1
通过定期维修保养，保持设备状态。
选购件名称
用
途
内
容
备
注
Customer
对机器指定部加
注润滑脂
润滑脂枪
喷嘴
与
NPM
系列
, NPM-X
系列
,
AM100, CM602, CM402, CM401,
CM400, DT401, DT400, CM232,
CM212, CM101
为通用品
注油组件
Customer
定期维护作业
贴装头用润滑脂
(
包括注油器
)
吸嘴清扫治具
(
孔径标尺
)
清扫用刷子
与
NPM
系列
, NPM-X
系列
,
AM100
为通用品
维护治具
用于机器维护作业时等，定期加注润滑脂以及清扫作业。
购买第 1 台时需要。
选购件名
用 途
内 容
备 注
Customer
定期维修保养
（用于定期的清扫）
目标标记清洁刷
NPM 系列,
NPM-X 系列
维修保养治具
(
轻量
16
吸嘴贴装头
V3A
用
)
目标标记用区块的安装
（用于校准作业时的安装）
扭力扳手
钻头
在购入第 1 台时需要。
Customer
吸嘴座清扫治具
: 16
吸嘴贴装头用
※
1
吸嘴座清扫治具
: 12/ 8
吸嘴贴装头用
※
2
每条生产线需要 1 套。请根据贴装头构成进行选择。
※1 NPM 系列, NPM-X 系列专用。
※2 与 NPM 系列, NPM-X 系列的 12/ 8 吸嘴贴装头用，或 CM 系列的 12/ LS 8 吸嘴贴装头可以通用。
(通用贴装头(8 吸嘴)上不可使用。)
吸嘴座清扫治具
对象贴装头
孔・轴直径
NPM 系列
NPM-X 系列
CM602-L
CM101-D
CM232-M
16 吸嘴贴装头用
轻量 16V3A/
轻量 16V2/
16
－
－
－
φ2 mm
12/ 8 吸嘴贴装头用
12/轻量 8/ 8
12/ LS 8
12/ LS 8
12
φ3 mm
吸嘴座内径清扫用
Z 轴转动轴外周清扫用
