NPM-WX / WX S 20 24. 0718 - 128 - 7.3 基板 待机条件 基板长度 : L 内 容 50 mm ≦ L ≦ 29 0 mm ※ 1 NPM- WX NPM- WX 上游、下游可待机基板各 1 片 。 ( 合计 2 片 ) ※ 1 基板长度 L 超过 29 0 mm 的 情况时，请另行咨询。 ※ 2 在双 规模式下进行 独立实装时 。 进行交替实装时， 上游实装位 置为基板待机 位置 。 贴装位置 ※ 2…
NPM-WX / WXS 2024.0718
- 127 -
7.2

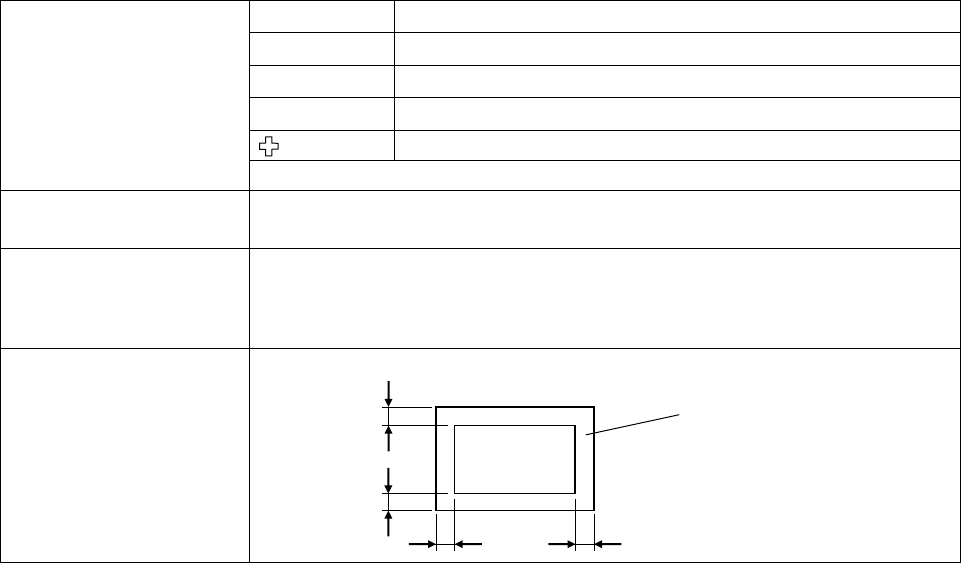

识别标记
基板识别标记，需要基板的 2 个对角位置。
■ 基板识别标记规格
标准标记形状和尺寸
标记形状
尺 寸
○
φ0.5 mm ~ φ1.6 mm
△(正三角形)
一边长度是 0.5 mm ~ 1.6 mm
□
纵横 0.5 mm ~ 1.6 mm
纵横 0.5 mm ~ 1.6 mm
所谓尺寸的纵横，指标记所外接的四角形的尺寸
标记材质和
电路图形
基板识别补正，根据与标记和电路图形(导电体图形)的位置关系而定。因此，对补正精度
来讲，标记必须与电路图形的工程材质相同。
标记材质和
基板质地的画像条件
基本上，标记识别依靠照明的反射光强度来进行，因此标记材质和基板质地需要具有一
定的对比度。
此反差，会因电镀状态，氧化状态，表面高度，偏差，镜面性，保护物质，干扰光大变
化，需要评价对象标记。
标记尺寸和背景
标记的背景，需要与标记所相异的一定尺寸以上的不干涉区域。
不干涉区域
a
≧
0.2 mm
以上
标记不一定必须为黑色。
标记
a
a
a
a
NPM-WX / WXS 2024.0718
- 128 -
7.3

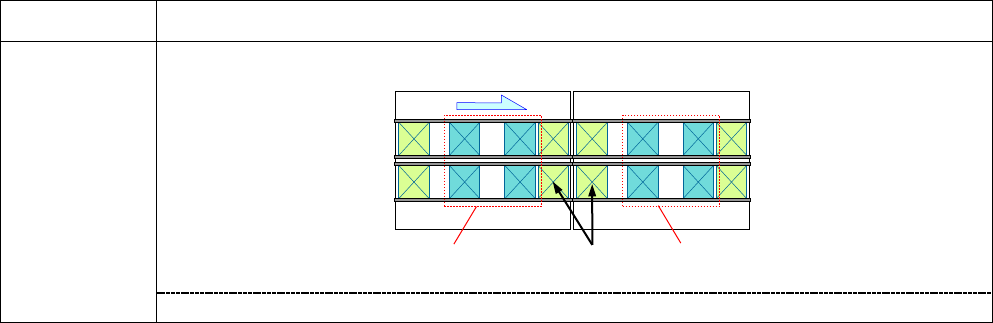

基板待机条件
基板长度: L
内 容
50 mm ≦ L
≦ 290 mm
※
1
NPM-WX NPM-WX
上游、下游可待机基板各 1 片。(合计 2 片)
※1 基板长度 L 超过 290 mm 的情况时，请另行咨询。
※2 在双规模式下进行独立实装时。 进行交替实装时，上游实装位置为基板待机位置。
贴装位置
※
2
待机基板
贴装位置
※
2
NPM-WX / WXS 2024.0718
- 129 -
8. 标准主体构成
项 目
内 容
数 量
主 体
1 套
附属品
系统磁盘
・设备系统/识别系统/LNB 系统(DVD-ROM)
・机器参数 SD 卡
・密码变更用 SD 卡
各 1 套
使用说明书
零件一览表
电气配线图
1 套/生产线
