5.17
贴装完位置识别
本选购件包含以下两种功能。
项目编号
功能
5.16.1
贴装完位置识别功能
5.16.2
屏蔽罩贴装前翘曲检查功能
5.17.1
贴装完位置识别功能
用头部相机，可计测屏蔽元件上的 2 处区域的亮度，并从亮度值判断实装偏移。
若确定实装已偏移，则执行单一停止。
■ 功能概要
位置偏移检出
所有元件实装完后，使用头部相机计测 1 个元件的 2 处亮度。
如果检测到 NG 元件，则执行单一停止。
NG 元件显示
贴装完位置识别后，检测到 NG 元件时自动显示 NG 元件一览。
示教
可以以元件为单位调整每个元件被设定的识别点的灯光值、区域、阈值的示教。
■ 基本规格
项 目
内 容
基板限制
分割实装的基板长度的情况下，此功能无法使用。
实装后基板高度限制
实装高大元件的基板，因为高大元件可能有干扰，所以无法使用此功能。
■ 基本构成
项 目
内 容
贴装完位置识别选购件
许可证
每台设备都需要许可证。
NPM-WX / WXS 2024.0718
- 118 -
5.17.2
屏蔽罩贴装前翘曲检查功能
在设备中进行屏蔽罩的翘曲检查。判定为翘曲的元件时，则废弃该元件。
通过实装前检查，可以防止不良屏蔽元件被实装。
■ 功能概要
翘曲检出
在生产中计测屏蔽罩的特征点，并判定是否为翘曲元件。当判定为 NG 元件时，废弃该元件。
示教
在元件识别示教时也判定是否为翘曲元件。当判定为 NG 元件时，显示错误提示。
■ 对象元件
为了计测屏蔽罩的浮动/翘曲，需要计测 4 个以上的特征点的高度。
可计测的特征点如下：
※请将平面上高度相同的点，设定为特征点。
（只是基本上，此功能是在获取样品后，进行探讨、实验，以判断是否能检测得出。）
项 目
内 容
角部
（Max 8 个）

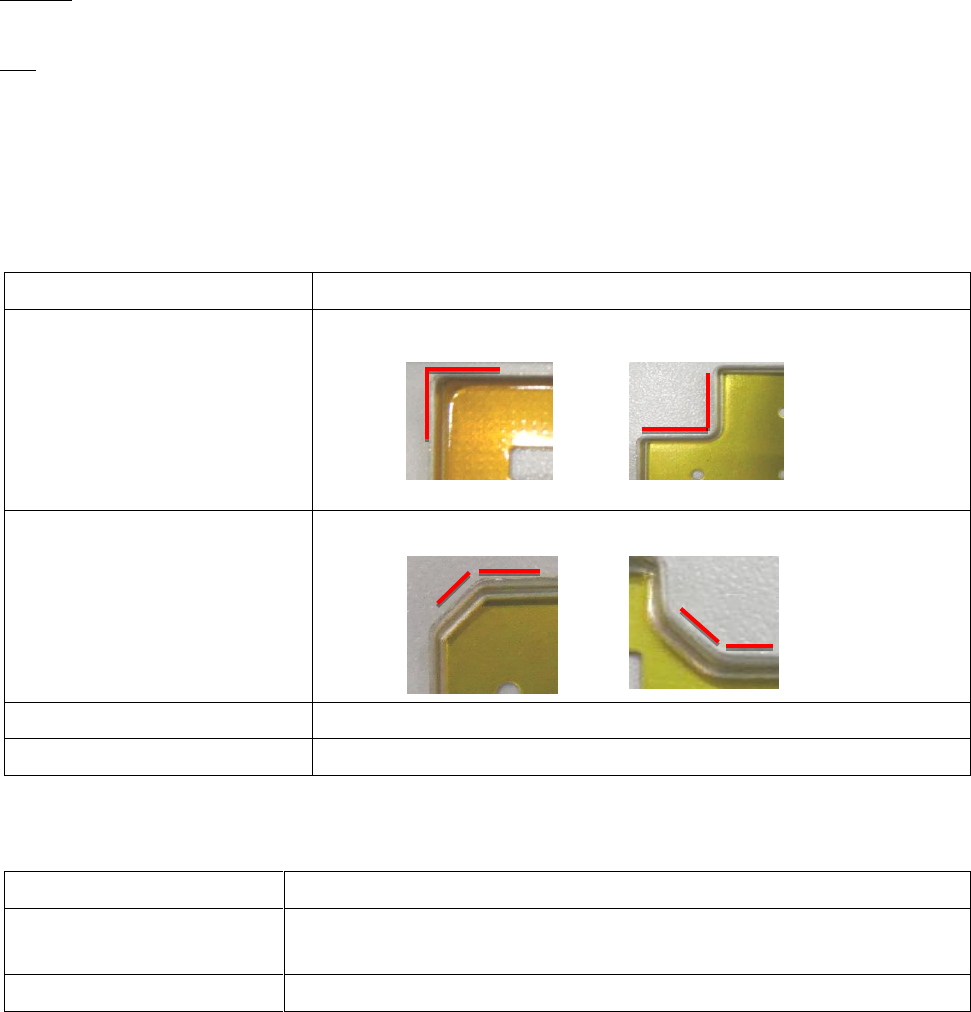

对象为尺寸 2 mm 以下 且 圆角的 R 为 0.8 mm 以下的角部。
（例）
对线
※两条不平行的线的组合
（Max8 对）
对象为尺寸 2 mm 以下 且 圆角的 R 为 0.8 mm 以下的线。
（例）
圆（Max 20 个）
对象为尺寸 2 mm 以下的圆。
引脚线组（Max 16 个）
对象为尺寸 2 mm 以下的引脚线组。
※关于是否是可检测出屏蔽层翘曲的部件，请随时咨询。
■ 基本构成
项 目
内 容
贴装完位置识别选购件
许可证
每台设备都需要许可证。
多功能识别照相机 Type3
需要多功能识别照相机 Type3.
NPM-WX / WXS 2024.0718
- 119 -
5.18
托盘箱 1 盘 10 品种
利用托盘单元，能最多把 10 品种被少量切割的塑料编带元件，
配置到托盘板上生产的功能。
例如，使用被少量切割的塑料编带元件，
能够对应面向试制・小批量的生产。
■ 功能一览
项 目
内 容
生产数据制成功能
利用 DGS，制成 1 盘上最多可搭载 10 品种元件的生产数据。
生产数据编辑功能
通过设备画面，能够参照/编辑已对应本功能的配置信息。
示教功能
通过设备画面，能够实施已对应本功能的托盘吸着位置示教。
生产功能
根据上述生产数据，1 盘最多能生产 10 品种的元件。
元件用完功能
能够在每个元件用完时进行处理。
■ 基本构成
项 目
内 容
许可证
每 1 台设备都需要许可证。
关于许可证，请参照「14. 有关许可证」。
托盘治具
使用本功能时，需要使用专用的托盘。

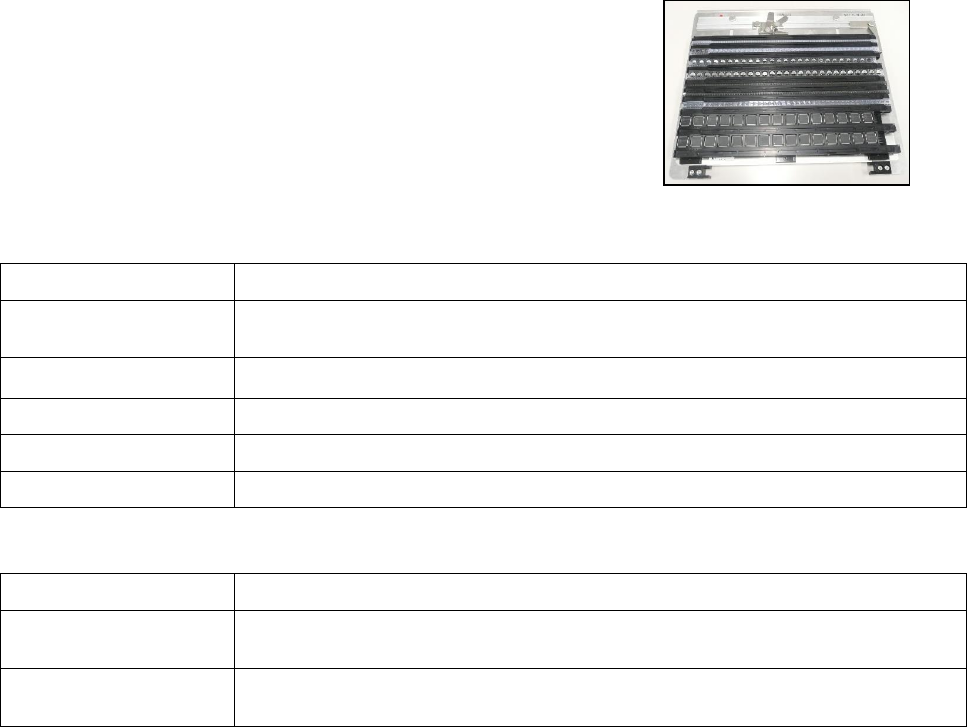

（例）元件搭载的情况
