NPM-WX / WXS 20 24. 0718 - 125 - ■ 双轨 传送带规 格 ( ) 内的数値 : 单轨模式时 项 目 规 格 基板尺寸 双轨模式 : 50 × 50 m m ~ 750 × 300 mm 单轨模式 ※ 1 : 50 × 50 mm ~ 75 0 × 599 mm ※ 基板为 L 350 mm 以下时 ，可以夹钳 2 张基 板。 ( 在双轨模式下进行 交替实装时， 不能夹钳 2 张基板。 ) 贴装 / 检查可…
NPM-WX / WXS 2024.0718
- 124 -
7. 印刷基板设计基准
7.1
印刷基板规格概要
■ 单轨传送带规格
项 目
规 格
基板尺寸
50 × 50 mm ~ 750 × 610 mm
※ 基板为 L 350 mm 以下时，可以夹钳 2 张基板。
贴装/ 检查可能范围
50 × 44 mm ~ 750 × 604 mm
基板厚度
0.3 mm ~ 8.0 mm
基板重量
3.0 kg 以下
※1
(实装后的状态，包括载体重量)
※1
基板弯曲容许
基板断面
贴装前基板状态
※1 基板重量(包括载体重量)超过 3.0 kg 的情况时，请另行联络。
※2 使用支撑销自动更换功能的情况时，支撑销形状、销的配置条件等有异。
详细请参阅「9. 选购件: 支撑销的自动更换」。
※ 有关陶瓷基板的对应请另行联络。
禁止有元件的范围
轻量
16
吸嘴贴装头
V3A
: 6.5 mm
轻量
8
吸嘴贴装头
: 12 mm
4
吸嘴贴装头
: 40 mm
3
吸嘴贴装头 V2
: 40 mm
支撑销
※
2
(
设置在与反面元件距离隔开
2 mm
以上的位置。
)
28 mm
3 mm
3 mm
3 mm
φ
3
3 mm
Max. 0.5 mm
Max. 0.5 mm
Y
X
固定侧
禁止有元件
(
或者锡膏等
)
的范围
3 mm
50 mm ~ 750 mm
3 mm
50 mm ~ 610mm
44 mm ~ 604 mm
流向
NPM-WX / WXS 2024.0718
- 125 -

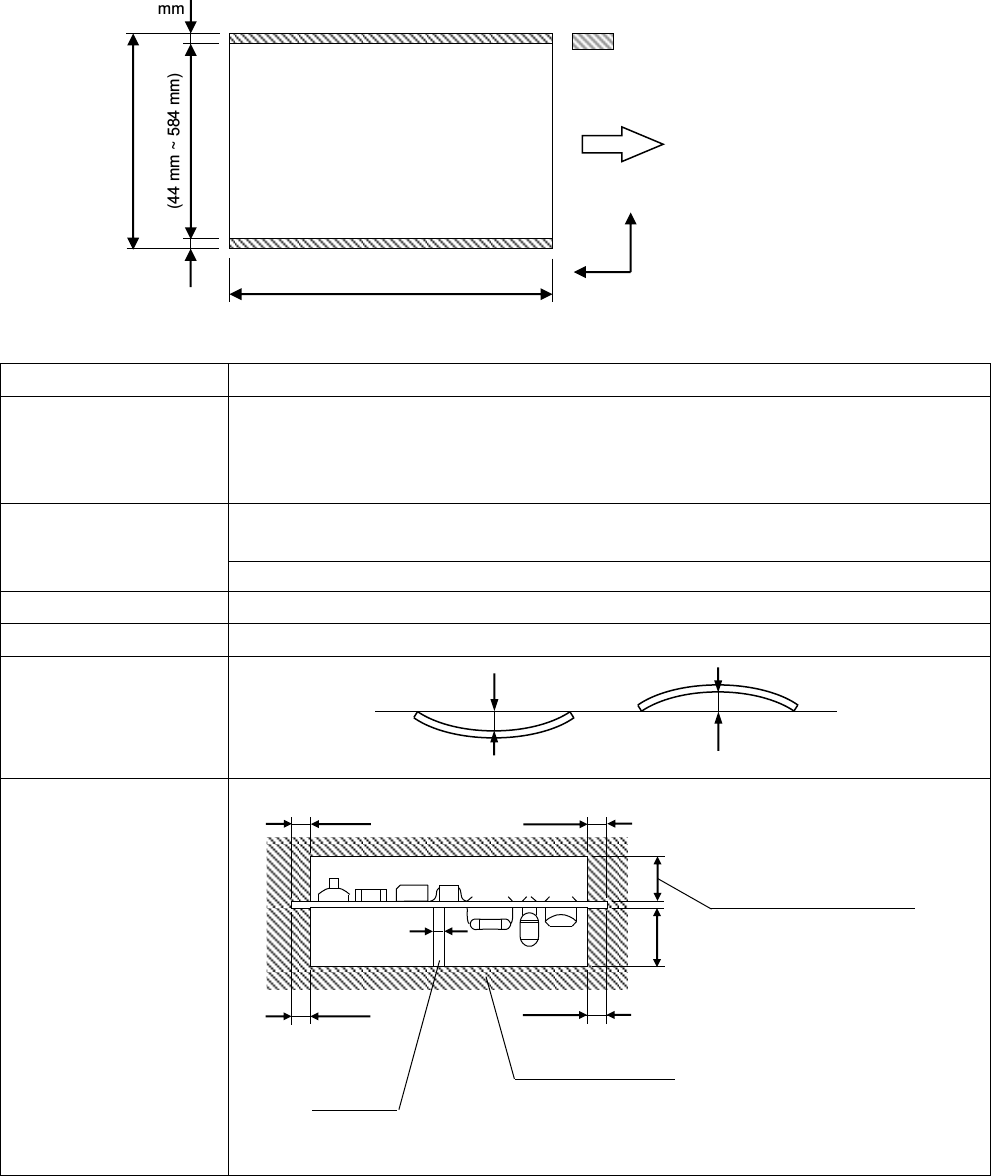

■ 双轨传送带规格
( ) 内的数値 : 单轨模式时
项 目
规 格
基板尺寸
双轨模式 : 50 × 50 mm ~ 750 × 300 mm
单轨模式
※
1
: 50 × 50 mm ~ 750 × 599 mm
※ 基板为 L 350 mm 以下时，可以夹钳 2 张基板。
(在双轨模式下进行交替实装时，不能夹钳 2 张基板。)
贴装/检查可能范围
双轨模式 : 50 × 44 mm ~ 750 × 294 mm
单轨模式
※
1
: 50 × 44 mm ~ 750 × 584 mm
基板厚度
0.3 mm ~ 8.0 mm
基板重量
3.0 kg 以下(实装后的状态，包括载体重量)
※
2
基板弯曲容许
基板断面
贴装前基板状态
※1 单轨模式生产时，需要单轨模式对应的基板支撑块(选购件)。
※2 基板重量(包括载体重量)超过 3.0 kg 的情况时，请另行联络。
※3 使用支撑销自动更换功能的情况时，支撑销形状、销的配置条件等有异。
详细请参阅「9. 选购件: 支撑销的自动更换」。
※ 有关陶瓷基板的对应请另行联络。
禁止有元件的范围
支撑销
※
3
(
设置在与反面元件距离隔开
2 mm
以上的位置。
)
28 mm
3 mm
3 mm
3 mm
φ
3
3 mm
轻量
16
吸嘴贴装头
V3A
: 6.5 mm
轻量
8
吸嘴贴装头
: 12 mm
4
吸嘴贴装头
: 40 mm
3
吸嘴贴装头 V2
: 40 mm
Max. 0.5 mm
Max. 0.5 mm
50 mm ~ 300 mm
(50 mm ~ 590 mm)
44 mm ~ 294 mm
(44 mm ~ 584 mm)
Y
X
固定侧
3 mm
50 mm ~ 750 mm
3 mm
流向
禁止有元件
(
或者锡膏等
)
的范围
NPM-WX / WXS 2024.0718
- 126 -
项 目
规 格

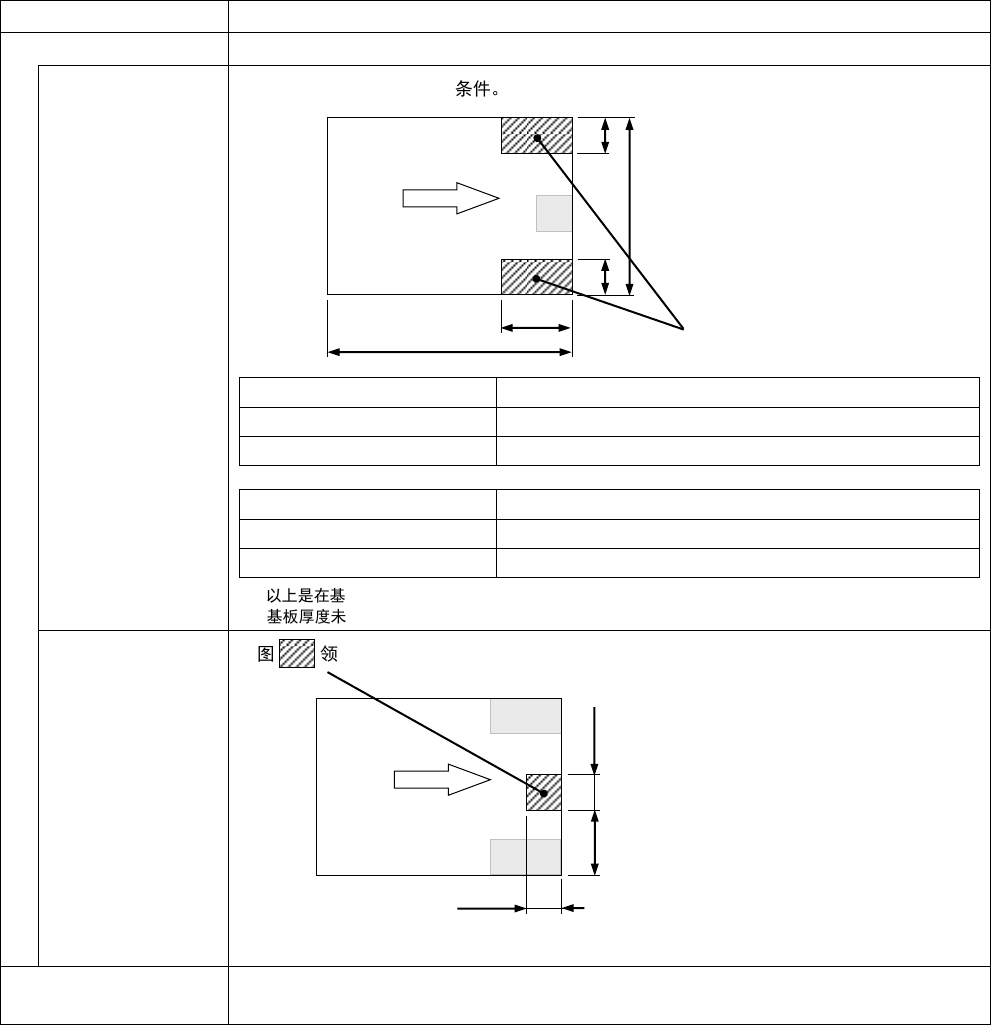

基板缺口条件
基板缺口尺寸必需满足以下 2 个条件。
条件 A
基板缺口尺寸必需满足以下条件。
L
L1
50 mm ≦ L ≦ 350 mm
不超过 L/4
350 mm ＜ L ≦ 750 mm
L/4 或者 100 mm 的较小的一个
W
W1
50 mm ≦ W ≦ 300 mm
W/3 或者 30 mm 的较小的一个
300 mm ＜ W ≦ 610 mm
请另行商洽。
※ 以上是在基板厚度为 1.6 mm 以上时的情况。
基板厚度未满 1.6 mm 时，请另行商洽。
条件 B
下图 领域内必须保证没有缺口(包括缝隙)。
※ 以上是前基准时的情况。后基准时，基准轨道在后侧。
基板端面的元件伸出条
件
请另行商洽。
L1
L
W1
W1
W
只限任意一处
流向
A
A
10 mm
30 mm
10 mm
基准轨道侧
流向
B
