NPM-WX / WXS 2024.0718
- 168 -
C-21
希望使轻量 16 吸嘴头的贴装压入负荷保持一定的值
On-site
轻量
16
吸嘴头贴装定负荷控制
(
许可证
)
1.
概要
轻量
16
吸嘴头内，将贴装时的压入负荷保持一定的值。
2.
特征
监控和控制
Z
轴上的电机电流值，并按常数一定的控制压入负荷。
即使基板上存在翘曲，也可以在不过分按压的情况下进行稳定的安装。
3.
规格
项 目
规 格
贴装负荷
(N)
1.0 N
以下
生产效率
没有因本功能引起生产力的降低
设定方法
・可以对各工作台进行设定
※
无法与低负荷吸嘴共用。
4.
参考信息
本功能、用来控制压入负荷。
如果您还想控制基板接触时的压入负荷，请结合使用标准机能的
“
贴装
2
段下降
”
。
C-22
希望用轻量 16 吸嘴头执行转印实装
On-site
轻量
16
吸嘴头转印
(
许可证
)
1.
概要
用轻量
16
吸嘴贴装头执行转印贴装变为可能。
2.
特征
提高转印贴装的生产率。
3.
规格
项 目
规 格
对象元件
元件尺寸：□
2 mm
～□
6 mm
（轻量
16
吸嘴贴装头
V3A
时为□
8.5 mm
）
（□
6 mm
～
□
8.5 mm
对应时有附带条件）
元件厚度
:
最大
3 mm
（使用短吸嘴
(101GS, 101GSN, 102GS, 102GSN)
时
最大
6 mm
）
条件
吸嘴吸着的上平面应是平整的，并要比吸嘴大。
※
但是，会受到转印工艺条件的制约。
NPM-WX / WXS 2024.0718
- 169 -
C-23
希望在对编带供料器元件进行吸附前，进行元件表面字符或
2D
代码的识别。
Factory
吸着前检查（字符・
2D
识别）
(
许可证
)
・ 在托盘元件及编带供料器元件吸附前，
用头部相机拍摄识别元件表面的字符或 2D 代码，
防止状态错误(元件错误)、并提供信息跟踪的支援。
※
需要将头部相机照明变更为选购件照明（低角度照明
2
）。
※
需要将托盘供料器变更为带防震橡胶调整螺栓。
・ 详细请参照「5.12 吸着前检查（字符・2D 识别）」。
NPM-WX / WXS 2024.0718
- 170 -

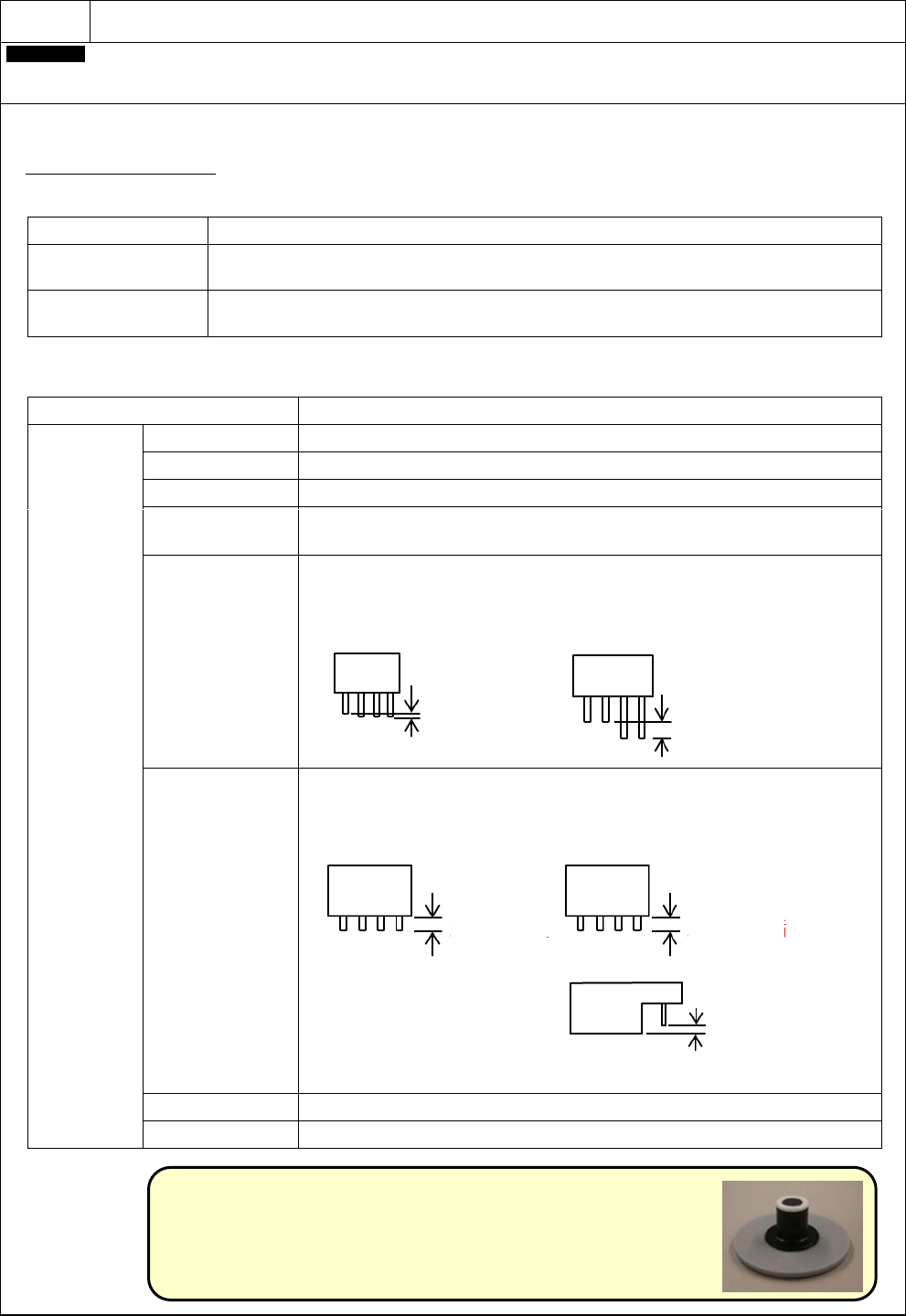

C-24
希望对插入的引脚线元件的引脚线
(
针
)
进行识别
Factory
多功能识别照相机
PIP
照明
1. 概要
多功能识别照相机 PIP 照明是仅仅针对插入的引脚线元件的引脚线 (针) 进行识别的照明。
3 吸嘴贴装头 V2 为对象。
2.
主要功能
项 目
规 格
PIP 照明功能
是根据聚集的光线，来仅仅针对插入的引脚线进行区别、识别的功能
侧面照明功能
对 BGA / CSP 等的焊锡球进行识别 (与原有的侧面照明是同等的识别性能) 的功能
3.
基本规格
项 目
内 容
元件条件
外形尺寸
依存于所使用的贴装头。
引脚线间距
0.5 mm 以上
引脚线尺寸
0.2 mm x 0.65mm 以上
引脚线根数
/ 组
引脚线组: 1 个元件最多可有 32 组
引脚线根数: 1 组最多可有 255 根
引脚线高低差
±0.5 mm 以下
(例)
规格内: 0.5 mm 以下
规格外: 超过 0.5 mm
引脚线突出量
2.0 mm 以上
(例)
规格内: 2.0 mm 以上
规格外: 2.0 mm 未满
引脚线顶端
引脚线顶端应有倒角等的倾斜部分。
引脚线材质
金属引脚线
＜注意＞
亮度校准需要使用专用的治具。
品名: PIP 照明单元所用的校准治具
高于元件主体底面
2.0 mm
以上
2.0 mm
未满
超过
0.5 mm
0.5 mm
以下
