Installationsanleitung Stationsso ftware Version 605.03 Ausgabe 10/2010 4.5 Netzwerkkonfiguration Abb. 4-5: Netz werkverbindungen Maschine und SIPLACE Pro Zwischen Stationsrechner, Visionrechner (optional ) und Maschinen…
Installationsanleitung Stationssoftware Version 605.03 Ausgabe 10/2010
22 von 52
4.4.1 Stationsrechner
Bezeichnung
SIMATIC Box PC 627
CPU / Taktfrequenz
Pentium M / 2 GHz
Speicher RAM
1 GB
Festplatte
40 GB
externes DVD-Laufwerk
ja
Serielle Schnittstellen
1
USB-Schnittstellen und externer USB-Hub
ja
Netzwerk
2x 100 MBit
Tabelle 4-10: Hardware Stationsrechner (Konfiguration SIPLACE CA-Serie)
4.4.2 Maschinencontroller
Bezeichnung
SIMATIC Box PC 627
CPU / Taktfrequenz
Pentium M / 2 GHz
Speicher RAM
1 GB
Festplatte
40 GB
externes DVD-Laufwerk
ja
Serielle Schnittstellen
1
USB-Schnittstellen
und externer USB-Hub
ja
Netzwerk
2x 100 MBit
Tabelle 4-11: Hardware Maschinencontroller (Konfiguration SIPLACE CA-Serie)
4.4.3 Visionrechner (optional)
Bezeichnung
SIMATIC Box PC 627
CPU / Taktfrequenz
Pentium M / 2 GHz
Speicher RAM
1 GB
Festplatte
40 GB
externes DVD-Laufwerk
ja
Serielle Schnittstellen
1
USB-Schnittstellen und externer USB-Hub
ja
Netzwerk
2x 100 MBit
Tabelle 4-12: Hardware Visionrechner (optional für SIPLACE CA3 mit 3D-Koplansensor)
Installationsanleitung Stationssoftware Version 605.03 Ausgabe 10/2010
4.5 Netzwerkkonfiguration
Abb. 4-5: Netzwerkverbindungen Maschine und SIPLACE Pro
Zwischen Stationsrechner, Visionrechner (optional) und Maschinencontroller ist ein eigenes privates
Netzwerk (100 MB) über eine Subnetmask eingerichtet.
Die IP-Adressen für Stationsrechner, Visionrechner und Maschinencontroller können somit für alle
SIPLACE-Maschinen fest vergeben werden. Diese IP-Adressen sind außerhalb des privaten Netzwerkes,
also auch z.B. im SIPLACE-LAN bzw. Kunden-LAN, nicht bekannt.
Während der Installation der Stationssoftware müssen diese IP-Adressen nicht mehr vom Bediener
konfiguriert werden.
IP-Adresse Stationsrechner 192.168.255.249
IP-Adresse Maschinencontroller 192.168.255.250
IP-Adresse Visionrechner 192.168.255.251
Subnetmask Stationsrechner/Maschinencontroller 255.255.255.248
IP-Adressband SIPLACE-LAN bzw.
IP-Adessband Kunden-LAN
172.22.xxx.xxx
wird vor Ort konfiguriert
Subnetmask SIPLACE-LAN bzw.
Subnetmask Kunden-LAN
255.255.0.0
wird vor Ort konfiguriert
Tabelle 4-13: Netzwerkkonfiguration
23 von 52
Installationsanleitung Stationssoftware Version 605.03 Ausgabe 10/2010
5 Installation der Stationssoftware
Hinweis:
Das Betriebssystem sollte auf dem Maschinencontroller und dem Visionrechner installiert
sein, bevor die Stationssoftware installiert wird.

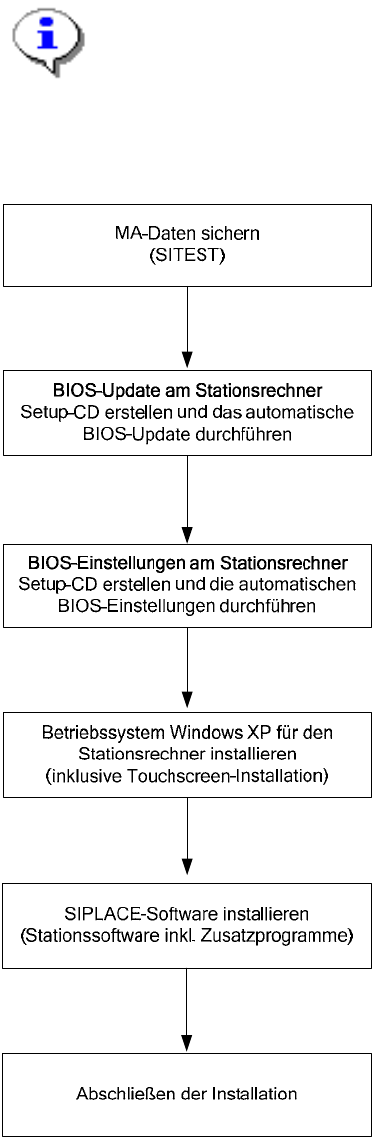

5.1 Installationsreihenfolge
Siehe Abschnitt 5.2
Siehe Abschnitt 5.3
Zur Installation des Betriebssystem Windows XP siehe separate
Installationsanleitung (Artikel-Nr. 00194575-xx)
Kalibrieren des Touchscreens siehe Abschnitt 5.4.3
Siehe Abschnitt 5.4 und Abschnitt 5.5
Siehe Abschnitt 5.6
24 von 52
