Installationsanleitung Stationssoftware Version 605.03 Ausgabe 10/2010
Das Installationsprogramm führt nun die Deinstallation der SIPLACE-Software einschließlich SIPLACE
Hotfixes, SIPLACE Language Pack und SIPLACE Vision durch.
Abb. 6-3 Abschluss der Deinstallation
→ Klicken Sie auf die Schaltfläche Fertig stellen.
Die SIPLACE-Software und SIPLACE Vision sind nun ordnungsgemäß deinstalliert.
44 von 52
Installationsanleitung Stationssoftware Version 605.03 Ausgabe 10/2010
7 Installation der Visionrechnersoftware (Option)
Hinweise:
Der Visionrechner ist nur bei Verwendung des optionalen 3D-Koplansensor erforderlich.
Die Installationsdauer beträgt ca. 20 Minuten.
→ Schließen Sie die USB-Tastatur am Visionrechner an.
→ Schalten Sie den Videomultiplexer vom Stationsrechner auf den Visionrechner um.
→ Schalten Sie die SIPLACE Bestückstation ein.
→ Loggen Sie sich am Visionrechner als Administrator ein.
(Shift-Taste gedrückt halten, sobald das Logo von Windows XP erscheint)
→ Legen Sie die Installations-CD in das Laufwerk ein. Sie wird automatisch eingelesen.
Hinweis:
Falls der Autostart für das Laufwerk deaktiviert ist, muss die Installation manuell über den
Explorer gestartet werden.
→ Öffnen Sie den Explorer und starten Sie unter Laufwerk E: die "setup.exe" mit Doppelklick.
Der Dialog "SIPLACE Choice Center" wird geöffnet.
Abb. 7-1: Dialog "SIPLACE Choice Center"
→ Klicken Sie auf die Schaltfläche "Vision computer".
45 von 52
Installationsanleitung Stationssoftware Version 605.03 Ausgabe 10/2010
Die Installation der Visionrechnersoftware wird mit der Begrüßung fortgesetzt.
7.1 Begrüßung

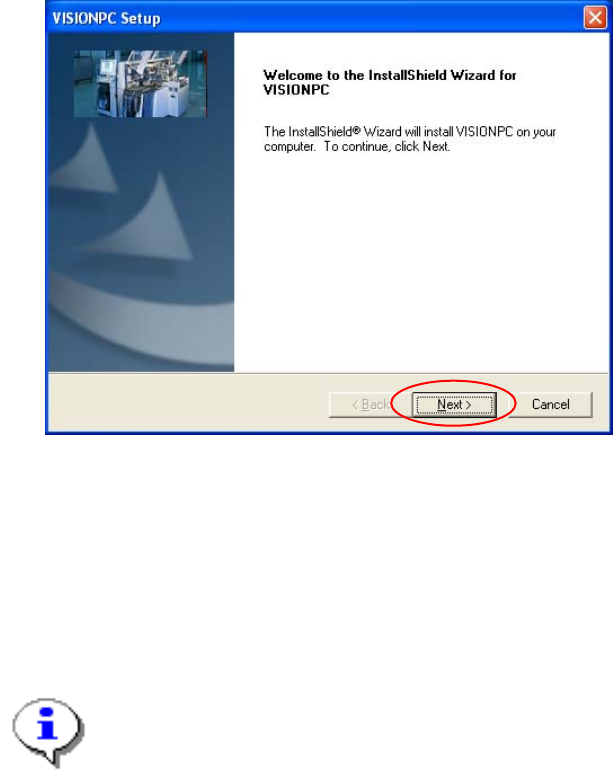

Abb. 7-2 Begrüßung
→ Klicken Sie auf die Schaltfläche Next.
Die erforderlichen Dateien werden auf dem Visionrechner installiert.
7.2 Abschluss der Installation
Hinweis:
Es werden unter Status nur die Programme aufgelistet, die tatsächlich gerade installiert
wurden.
Wenn während der Installation eines Programms Fehler aufgetreten sind, wird als
Statusanzeige die Schaltfläche Fehler statt Ok neben dem Namen des Programms
angezeigt.
→ Wenn Sie die Log-Datei zur Installation des jeweiligen Programms lesen möchten, klicken Sie die
Schaltfläche Ok (bzw. Error) neben dem Namen des Programms an. Der Notepad-Editor wird mit der
entsprechenden Datei gestartet.
46 von 52
