7 7.2 針/活塞組與密封更換 (請參見圖 3.0) 1. 遵循上一節 (7.1 節) 中的步驟 1-7。 2. 更換損壞的 O 形環 (6)。 3. 取下液體護罩 (7) 中的杯形密封 (14)。 4. 使用止動環鉗卸下第一個固定環 (3)。 5. 將針/活塞組 (17) 筆直地從汽缸 (2) 中拉出。 6. 使用止動環鉗卸下第二個固定環 (15)。 7. 取下尼龍墊圈 (16) 和 O 形環 (5)；如果這些零件已經損壞，請加以更…
3
4. 阀连接
5. 操作说明
1. 将阀门控制器的阀门空气压力设置为 70 psi (4.8 bar)。
2. 根据喷雾液体的粘性设置阀门控制器的雾化空气压力。
3. 根据喷雾液体的粘性设置液体储存器的液体压力；请勿超过 100 psi (6.9
bar)。
4. 将废料桶置于阀门喷嘴下方，清洗阀门直到液体稳定流出。
喷雾的覆盖范围由以下因素决定：
• 冲程控制调节 - 顺时针旋转冲程控制旋钮可以降低液体流速，而逆
时针旋转将提高液体流速。切勿使旋钮超出旋钮座上的“线标”。
• 阀门控制器设置的启动长度（“阀门打开”时间）
• 液体储存器压力
• 液体粘性
• 喷嘴与喷雾表面之间的距离
项目编号 说明
1
来自空气源
2
气体过滤器（选购）
3
恒定气流
4
阀门空气软管（提供）
5
雾化空气软管（提供）
6
液体进给软管（选购）
7
液体储存器（TS1258 - 选购）
8
阀门控制器（TS500R - 选购）
MODE/TIME DISPLAY
MODE DECIMAL
MODE/TIME SET
1
2
7
8
4
5
6
3
TS5540
图 2.0
8
7.4 底座更換 (請參見圖 4.0 )
1. 將大頭螺絲插入噴嘴 (9)，然後以順時鐘方向旋轉以連接底座 (10)。
2. 使用 “軟式” 老虎鉗固定噴嘴，然後將大頭螺絲連同已連接的底座筆直拉
出。
3. 在大頭螺絲上安裝新的底座，然後將大頭螺絲筆直插入噴嘴。為了確保將
底座適當對齊，建議您在手動壓床上完成安裝。
8. 備用零件與附件
如需 TS5540/TS5540F 備用零件與附件的資訊，請造訪下列網址的
TS5540/TS5540F 使用者指南網頁：
http://www.techconsystems.com/literature/lit_manuals.cfm
9. 有限擔保
OK International 向本產品之原始購買者擔保，自購買日期開始的一年期間內沒有
材料和製作方面的瑕疵，但正常的損耗、由於濫用或安裝錯誤而導致設備損壞的情
況則不提供擔保。在保固期間的瑕疵產品或組件與元件將可獲得免費修理或更換
(依 OK International 選擇)。客戶如果發現仍在保固期間的產品出現瑕疵，在將產品
送至指定的 OK International 授權服務中心前，必須聯絡最近的 OK International 辦
事處或經銷商。如需與您最近的 OK International 辦事處或經銷商聯絡資訊，請造
訪 www.techconsystems.com。OK International 保留變更工程產品的權利，恕不另
行通知。
圖 4.0
Nozzle
Seat
Thumb Screw
O-ring
噴嘴
O
形環
底座
大頭螺絲
7
7.2 針/活塞組與密封更換 (請參見圖 3.0)
1. 遵循上一節 (7.1 節) 中的步驟 1-7。
2. 更換損壞的 O 形環 (6)。
3. 取下液體護罩 (7) 中的杯形密封 (14)。
4. 使用止動環鉗卸下第一個固定環 (3)。
5. 將針/活塞組 (17) 筆直地從汽缸 (2) 中拉出。
6. 使用止動環鉗卸下第二個固定環 (15)。
7. 取下尼龍墊圈 (16) 和 O 形環 (5)；如果這些零件已經損壞，請加以更換。
8. 重新安裝 O 形環 (5)、尼龍墊圈 (16)，然後用固定環 (14) 加以固定。
9. 重新安裝針/活塞組 (17)，並用另一固定環 (3) 固定。
10. 使用軟桿 (例如木釘) 將杯形密封 (14) 重新裝入液體護罩 (7)。
11. 遵循上一節 (7.1 節) 中的步驟 9-13。
7.3 噴嘴和氣帽更換 (請參見圖 3.0)
1. 以逆時鐘方向旋轉行程控制調整把手 (19)，使其超過 “Line Marker” 標
示，以便將其卸下。
2. 卸下壓縮彈簧 (1) 以及壓縮彈簧各端的麥拉墊圈 (18)。
3. 使用開口扳手將鎖定蓋 (8) 卸下，然後將氣帽 (11) 從液體護罩 (7) 中拔
出。
4. 使用開口扳手將舊的噴嘴 (9) 和墊圈 (13) 卸下。
5. 重新安裝墊圈 (13)，然後使用開口扳手重新安裝新的噴嘴 (9)，確定 O 形
環已位於噴嘴上；請勿過分旋緊噴嘴。
6. 安裝新的氣帽 (11)，然後用鎖定蓋 (8) 將其固定。

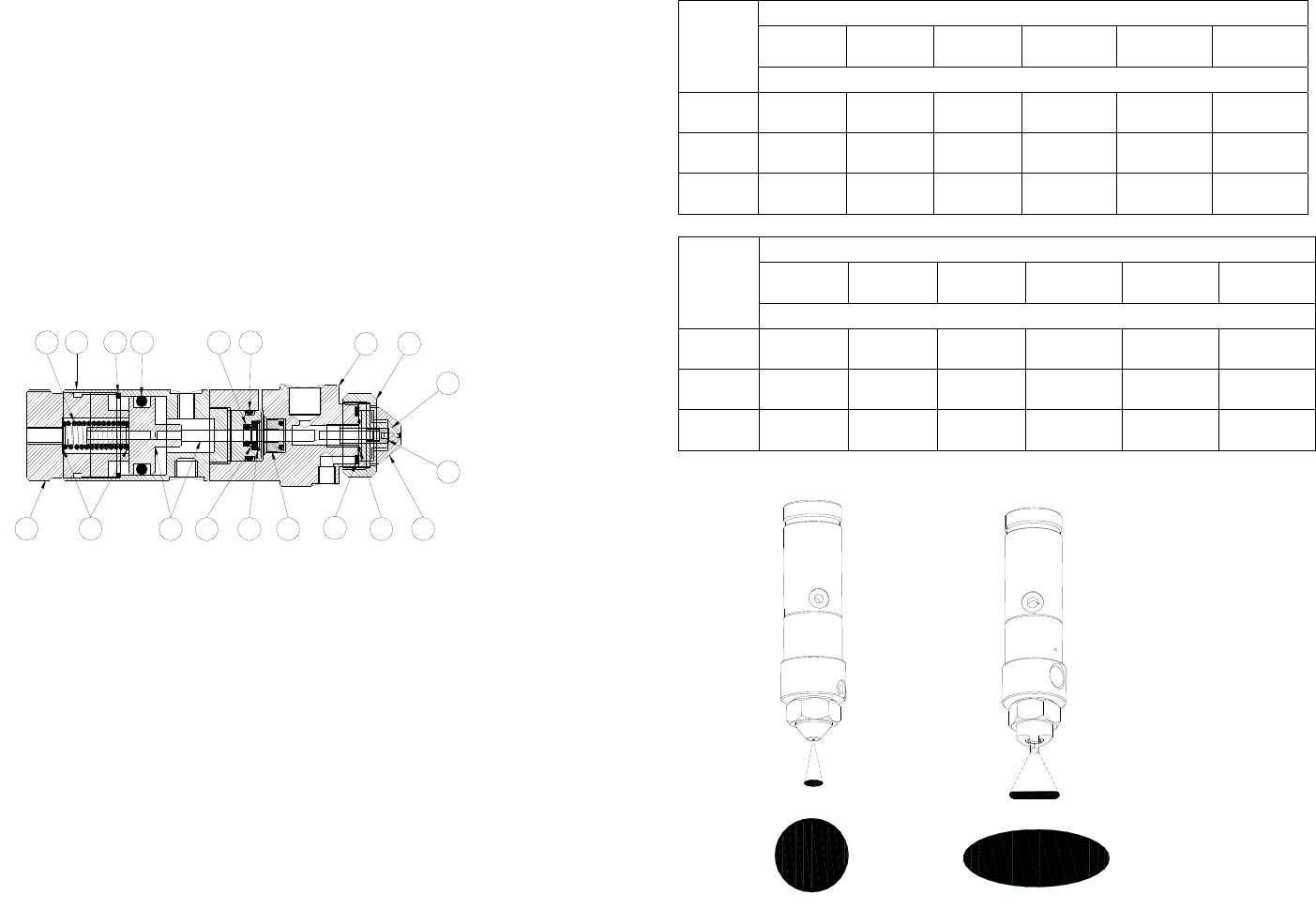

圖 3.0
12
7
6534
12 11
8
9
10
13
14151617
1819
4
圆形喷嘴的喷雾区域覆盖范围*
扇形喷嘴的喷雾区域覆盖范围*
*以上喷雾区域范围仅供参考。实际覆盖区域取决于液体的粘性及各种特性
喷嘴尺寸
与喷雾表面的距离
1”
(25.40mm)
2”
(50.80mm)
3”
(76.20mm)
4”
(101.60mm)
5”
(127.00mm)
6”
(152.40mm)
喷雾区域覆盖范围（直径）
0.046”
(1.17mm)
0.25”
(6.35mm)
0.50”
(12.70mm)
0.75”
(19.05mm)
1.00”
(25.40mm)
1.25”
(31.75mm)
1.50”
(38.10mm)
0.028”
(0.71mm)
0.20”
(5.08mm)
0.40”
(10.16mm)
0.60”
(15.24mm)
0.80”
(20.32mm)
1.00”
(25.40mm)
1.20”
(30.48mm)
0.014”
(0.36mm)
0.17”
(4.32mm)
0.34”
(8.64mm)
0.50”
(12.70mm)
0.65”
(16.51mm)
0.85”
(21.59mm)
1.00”
(25.40mm)
喷嘴尺寸
与喷雾表面的距离
1”
(25.40mm)
2”
(50.80mm)
3”
(76.20mm)
4”
(101.60mm)
5”
(127.00mm)
6”
(152.40mm)
喷雾区域覆盖范围（长径）
0.046”
(1.17mm)
1.00”
(24.40mm)
1.50”
(38.10mm)
2.40”
(61.00mm)
3.00”
(76.20mm)
4.00”
(101.60mm)
4.25”
108.00mm)
0.028”
(0.71mm)
0.65
(16.51mm)
1.25”
(31.75mm)
1.50”
(38.10mm)
2.00”
(50.80mm)
2.50”
(63.50mm)
3.25”
(82.55mm)
0.014”
(0.36mm)
0.50”
(12.70mm)
1.00”
(24.40mm)
1.25”
(31.75mm)
1.60”
(40.64mm)
2.00”
(50.80mm)
2.50”
(63.50mm)
圆形
（近似）
扇形
（近似）
5
6. 故障排除
故障 可能的原因 排障方法
无液流
液体压力太低 提高液体储存器的液体压力
操作压力太低
将阀门控制器的空气压力提高
到 70 psi (4.8 bar)
阀门不工作 检查阀门控制器的阀门气压
液体在阀室内凝固 拆下阀门，对阀门进行彻底清洁
冲程控制调节不起作用
逆时针旋转冲程控制旋钮（请
勿超出“线标”）
液流不稳定
液体压力不稳定 保证恒定的液体压力
阀的操作压力太低
将阀门控制器的阀操作压力提
高到 70 psi (4.8 bar)
阀的打开时间不一致
检查阀控制器，确保其提供稳
定的空气压力输出
气体被截留在阀护罩中 将气体从阀中排出
阀关闭后仍有液体
滴出，一段时间后
停止
气体被截留在液体护罩中 将气体从阀中排出
喷雾间隔时间太短 增加阀门控制器的喷雾间隔时间
液体流过喷嘴但未
形成喷雾
雾化压力太低 提高阀门控制器的雾化压力
持续滴漏
喷嘴和 Delrin® 底座脏污 彻底清洗喷嘴和底座
Delrin® 底座磨损或损坏 更换磨损或损坏的零件
液体压力超过 100 psi
(6.9 bar)
降低液体储存器的液体压力，
直到滴漏停止
阀门安装错误 拆下阀门，按照说明重新安装
6
7. 維護與清潔
需要的工具/材料 (每項一個)：開口扳手、止動環鉗、軟刷、O 形環潤滑油、木製
榫釘和大頭螺絲 (P/N=TSD1113-28)；建議使用的清潔劑：異丙醇或相同溶劑。
7.1 徹底清潔 (請參見圖 3.0)
1. 釋放液體儲存器中的液體壓力。
2. 拆卸閥的液體管線與閥空氣軟管。
3. 以逆時鐘方向旋轉行程控制調整把手 (19) 超過 “Line Marker” 標示，
以便將其卸下。壓縮彈簧會將其推出。
4. 卸下壓縮彈簧 (1) 以及兩端的麥拉墊圈 (18)。
5. 使用開口扳手卸下鎖定蓋 (8)，然後將氣帽 (11) 從液體護罩 (7) 中拉
出。
6. 使用開口扳手卸下噴嘴 (9) 以及墊圈 (13)；更換 O 形環 (如果有損
壞的話)。
7. 握持液體護罩 (7)，然後以逆時鐘方向旋轉汽缸/針組 (2)。完全旋出
後，將兩個閥部件筆直抽出以將其分解。
8. 使用軟刷配合異丙醇清潔液體護罩 (7)、針/活塞組 (17) 與噴嘴 (9)。
9. 如果閥產生洩露，請使用大頭螺絲 (TSD1113-28) 卸下底座 (10)，然
後以新的底座更換；相關說明請參閱 7.4 節的「底座更換」。
10. 重新將噴嘴 (9)、墊圈 (13)、氣帽 (11) 和鎖定蓋 (8) 裝入液體護罩
(7)。
11. 使用潤滑油潤滑 O 珍環 (6)，然後將汽缸/針組 (2) 重新組裝到液體護
罩 (7) 中。
12. 要重新安裝壓縮彈簧 (1)，請先將一個麥拉墊圈置於針/活塞組 (17)，
然後將另一個麥拉墊圈裝入行程控制器調整把手 (18)，接著裝入壓縮
彈簧。
13. 以順時鐘方向旋轉行程控制調整把手 (19) 直到其停止，然後以逆時
鐘方向旋轉至想要的位置，但是請勿超過把手握柄上的 “Line Marker”
標示。
